| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| طلاء: | تين | طول حافة القطع: | 1-1 / 4 |
|---|---|---|---|
| الفلوت: | 2 | طول الفلوت: | 2-1 / 2 |
| إدراج الدرجة: | C2 | أدخل الشكل: | مربع |
| أدخل الحجم: | 3/8 | أدخل السماكة: | 1/8 |
| الاسم: | حامل أداة CATE | الطول الإجمالي: | 50ملم |
| قطر عرقوب: | 10 ملم | الحجم: | 10 ملم |
| النوع: | كيت | المواد: | 20CrMnTi |
| التطبيق: | أداة قطع | ||
| إبراز: | حامل أدوات الـ Weldon CATE,حامل أدوات CATE C2,C2 CATE40 حامل طاحونة نهاية,CATE Tool Holder C2,C2 CATE40 End Mill Holder |
||

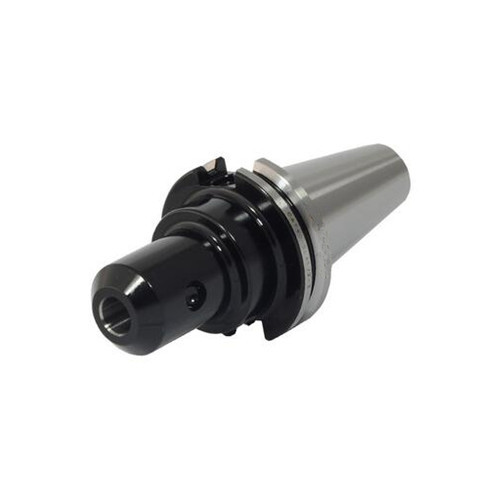

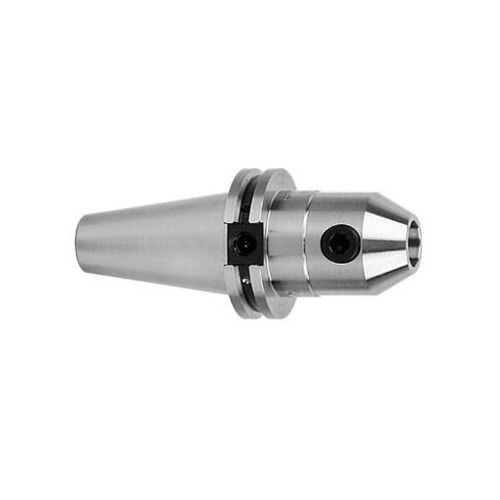

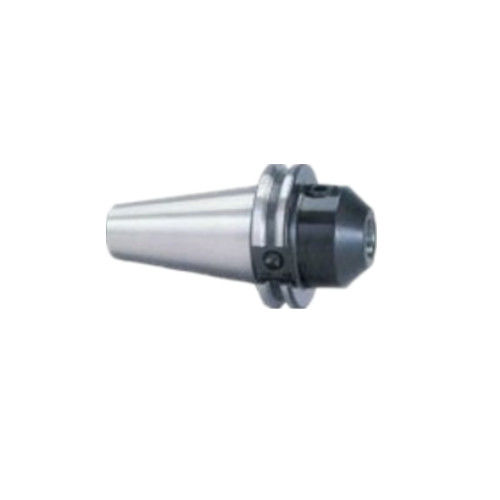

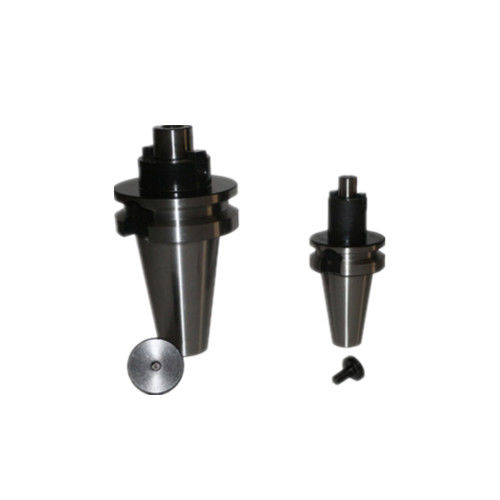

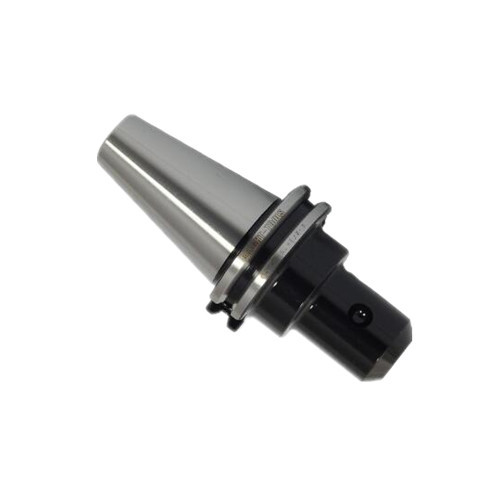

حامل أدوات ويلدون CATEE نهاية طاحونة حامل أداة آلة CNC حامل أدوات القط
حامل أدوات ويلدون CATEE40 حامل مطحنة نهاية ، عبارة عن حامل أدوات CNC يستخدم على نطاق واسع في أدوات قطع عالية السرعةيلعب دور توصيل محرك أداة CNC محور وأداة القطع ونقل عزم.CATEE حامل مطحنة النهاية تنطبق على حامل DIN1835-B مع سطح صلب من أداة القطع، سرعة عالية والمعالجة عالية الدقة.
مواصفات حامل طاحونة نهاية CATEE
1، 7:24 = AT3 والحقيقة الشكل القياسي للجزء ذو الشفرة المسمارية يتم إكمالها في الفحص القياسي الذي أجري في ألمانيا مع الكشف.
2، الدقة المتكاملة للنقطة العالية لا تزيد عن 0.008mm/0.01mm.
3، التوازن الديناميكي: وفقا لضرورة القيام 12000/15000/18000RPM G6.3، يمكن تخصيصها وفقا لطلب العملاء.
4مادة حامل أدوات القطط: 20CrMnTi / 15CrMo.
5صلابة حامل أدوات CNC: HRC56 -60
6عمق الكربوريزة في حامل طاحونة نهاية CATEE: > 0.8.
7 درجات، -185C المعالجة التبريدية، 20 ساعة من الشيخوخة الحرارية.
8، كات كوليت تشاك مظهر من الصفائح الكيميائية النيكل، مقاومة للتآكل، مقاومة للارتداء، مقاومة للتآكل، أفضل لتحقيق تأثير مضاد للصدأ.
حامل الطاحونة النهائية CATEE (أو CATEE40/CATEE50) هو نوع من حامل الأدوات المستخدمة في آلات الطحن. تم تصميمه للحفاظ بشكل آمن على الطحونات النهائية ، وهي أدوات القطع المستخدمة في عمليات الطحن.يشير تسمية CATEE إلى نوع الشفرة المستخدمة في الحامل، وهو نظام موحد للحفاظ على الأدوات في آلات الطحن.
عادة ما يتكون حامل مطحنة نهاية CATEE من جسد أسطواني مع عقدة مخروطة تناسب فولاذ آلة الطحن. يتم الاحتفاظ بالعقدة في مكانها بواسطة زر الاحتفاظ ،الذي يتم تشديده لتثبيت العقدة في الغزليحتوي الطرف الآخر من العقدة على آلية إمساك ، مثل برغيطة ثابتة أو عقدة ، والتي تحافظ بشكل آمن على طاحونة النهاية في مكانها.
توفر حاملات الطاحونة النهائية CATEE في أحجام مختلفة لاستيعاب أحجام مختلفة من الطاحونات النهائية. أنها توفر اتصالًا جامدًا ودقيقًا بين محور آلة الطحن وأداة القطع ،ضمان عمليات الطحن الدقيقة والفعالة.
حامل أدوات Weldon CATEE End Mill هو نوع من حامل الأدوات المستخدمة في آلات الطحن. تم تصميمه للحفاظ بشكل آمن على المطاحن النهائية ، وهي أدوات القطع المستخدمة في عمليات الطحن.يشير تسمية CATEE (أو CATEEer-pillar) إلى نوع الشفرة المستخدمة في الحامل، وهو نظام موحد للحفاظ على الأدوات في آلات الطحن.توفير حل موثوق ودقيق للحفاظ على الأدوات لتطبيقات الطحن.
| النموذج | د | ج | L1 |
| CATEE40-SLA6-50 | 6 | 25 | 50 |
| CATEE40-SLA8-50 | 8 | 28 | 50 |
| CATEE40-SLA10-50 | 10 | 35 | 50 |
| CATEE40-SLA12-50 | 12 | 42 | 50 |
| CATEE40-SLA16-63 | 16 | 48 | 63 |
| CATEE40-SLA20-63 | 20 | 52 | 63 |
| CATEE40-SLA25-100 | 25 | 65 | 100 |
| CATEE40-SLA32-100 | 32 | 72 | 100 |
| CATEE50-SLA6-63 | 6 | 25 | 63 |
| CATEE50-SLA8-63 | 8 | 28 | 63 |
| CATEE50-SLA10-63 | 10 | 35 | 63 |
| CATEE50-SLA12-63 | 12 | 42 | 63 |
| CATEE50-SLA16-63 | 16 | 48 | 63 |
| CATEE50-SLA20-63 | 20 | 52 | 63 |
| CATEE50-SLA25-80 | 25 | 65 | 80 |
| CATEE50-SLA32-100 | 32 | 72 | 100 |
| CATEE50-SLA40-120 | 40 | 90 | 120 |
| CATEE50-SLA50-130 | 50 | 100 | 130 |
