| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | اللون: | فضة |
|---|---|---|---|
| ارتفاع: | 20 ملم | الطول: | 70 ملم |
| المواد: | 20CrMnTi | الحزمة: | علبة |
| اسم المنتج: | حامل أداة CATE | شكل: | اسطوانة |
| الحجم: | CATE40-ER20 | المعالجة السطحية: | تلميع |
| تسامح: | 0.01 مم | الوزن: | 1.1 كجم |
| إبراز: | أسطوانة Er20 كولت تشاك,Er20 حامل أدوات CATE,CATE40 حامل مطحنة القشرة,Er20 CATE Tool Holder,CATE40 Shell Mill Holder |
||

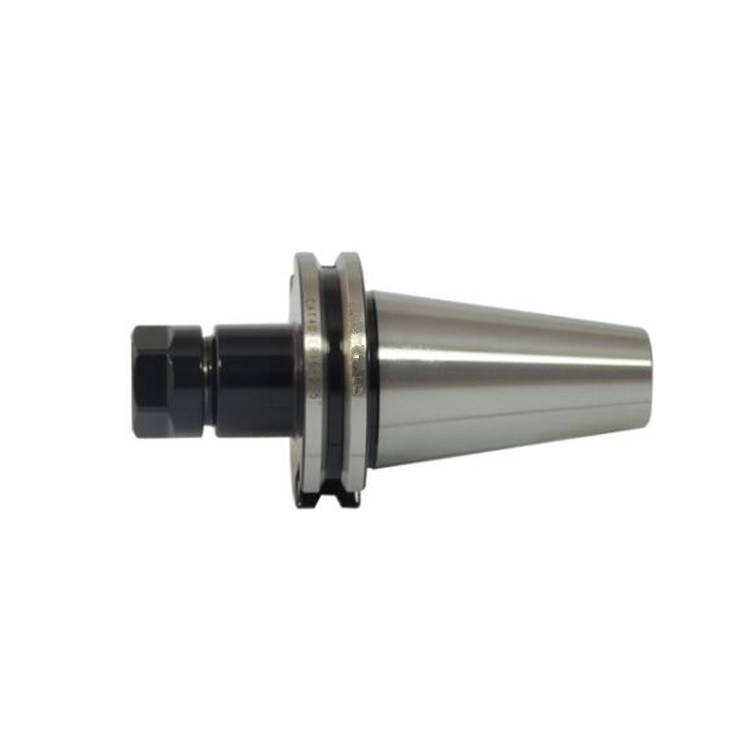

طاحونات طحن ER CATEE طاحونة طاحونة طاحونة قطة حامل أدوات طاحونة طاحونة طاحونة
عدادات الطحن CATEE ER هي نوع من حاملات الأدوات المستخدمة في آلات الطحن. تم تصميمها للحفاظ على قطع الطحن أو الأدوات الدوارة الأخرى بأمان مع ساق أسطوانية.يشير تسمية CATEE (أو CATEEer-pillar) إلى الشفرة القياسية المستخدمة في الدوارة، بينما ER تعني "المدى الممتد" ويشير إلى نوع القضيب المستخدم.
عادةً ما يتكون عجلة الطحن CATEE ER من ساق مخروط يتناسب مع محور آلة الطحن ، ومحبة طحن ، وقطعة طحن.المكسرة الكوليت يستخدم لتشديد وتأمين الكوليت، والتي بدورها تمسك ساق الأداة. وهذا يسمح بتغيير الأدوات بسهولة وسريعة ، حيث يمكن استبدال القلم بسهولة لاستيعاب أحجام الأدوات المختلفة.
تشتهر أجهزة طحن الكوليت CATEE ER بدقة ودقة عالية ، مما يجعلها مناسبة للتطبيقات التي تتطلب تساهلات ضيقة.أنها توفر اتصال صلبة ومستقرة بين محور آلة الطحن وأداة القطع، وضمان عمليات معالجة فعالة ودقيقة.
بشكل عام ، يعد عجلة الكوليت للطحن CATEE ER حامل أدوات متعدد الاستخدامات يستخدم على نطاق واسع في تطبيقات الطحن لمصداقيتها ودقة سهولة الاستخدام.
| النموذج | د | D1 | نطاق التثبيت |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1-20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2 - 26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2 - 26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-105 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| المواد الكيميائية | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1-20 |
| المواد الكيميائية | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2 - 26 |
CATEE ER Collet Chuck حامل أدوات CNC
1مادة الكوليت تشاك: الصلب المقاوم للصلب، المكتملة باللون الأسود ومطحنة بدقة
2.CATEE ER Collet Chuck الحجم: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck دقة: 0.005 مليمتر
4.CATEE ER Collet Chuck صلابة: 52-58HRC
5السطح: المعالجة الحرارية، الرملية
6المعيار: BT MAS403، DIN69871، DIN2080، ANSIB5.5
7.تسامح الحافة: AT3
8.CATEE ER Collet Chuck المبرد AD، B، AD+B نوع
9يمكن إجراء التوازن الديناميكي G6.3/12000rpm، G2.5/25000rpm
