| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | اللون: | فضة |
|---|---|---|---|
| ارتفاع: | 20 ملم | الطول: | 100 ملم |
| المواد: | 20CrMnTi | الحزمة: | علبة |
| اسم المنتج: | حامل أداة CATE | شكل: | اسطوانة |
| الحجم: | CATE40-ER25 | المعالجة السطحية: | تلميع |
| تسامح: | 0.01 مم | الوزن: | 1.7 كجم |
| إبراز: | CATE40-ER25-100,حامل أدوات CATE Er25,إير 25 كوليت تشاك 0.5 مليمتر,CATE Tool Holder Er25,Er25 Collet Chuck 0.5mm |
||

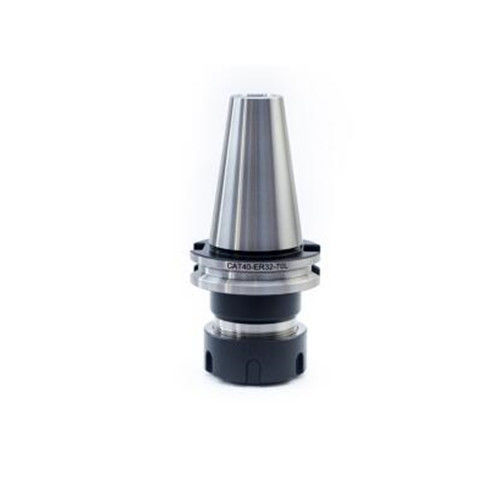

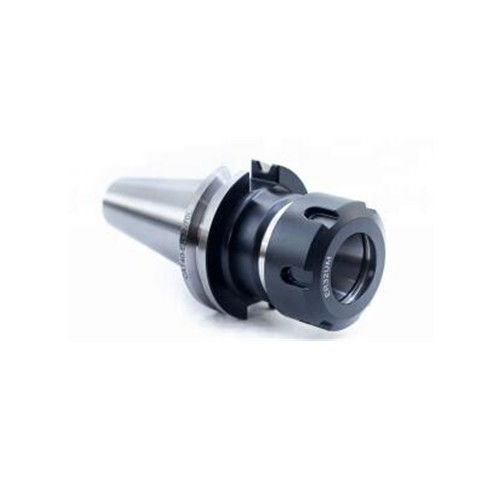

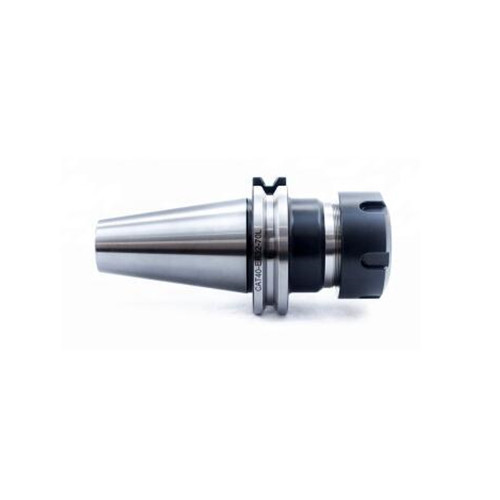

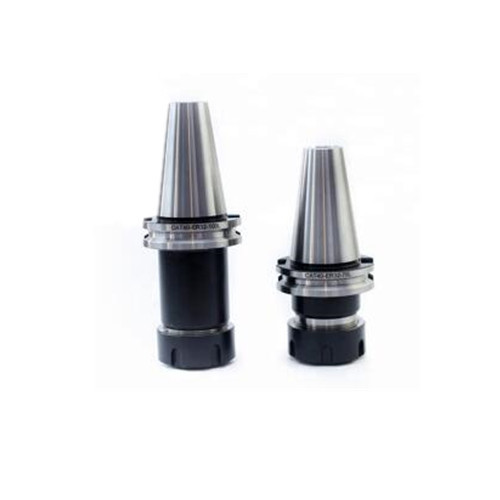

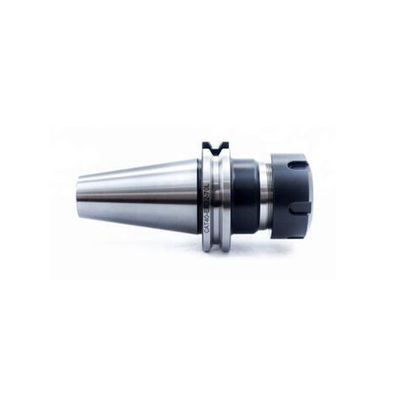

CATEE40-ER25-100 حامل أدوات، 42mm D، 0.5-16mm
حامل أدوات ER collet chuck CATEE40 هو نوع من حامل الأدوات المستخدمة في آلات الطحن. تم تصميمها لاحتواء أدوات ER ،والتي هي عادة ما تستخدم في عمليات الطحن للحفاظ بشكل آمن على أدوات القطع مثل طواحين نهاية، المثقابات، والجرافات.
يشير تسمية CATEE40 إلى نوع الشفرة المستخدمة في حامل الأدوات. CATEE40 هو حجم الشفرة الشائع المستخدم في آلات الطحن ويعرف بتصلبه ودقة عالية.أنها توفر اتصال آمن بين حامل الأداة والدوال من آلة الطحن.

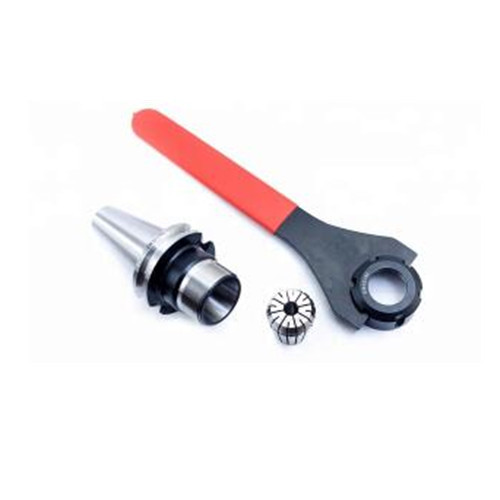

عادة ما يتكون حامل أدوات ER collet chuck CATEE40 من جسم أسطواني مع ساق معقّد يتناسب مع محور آلة الطحن.لديها قسم متعرج في نهاية حيث يتم إدخال الكوليت ER وتأمينها باستخدام محار الكوليتيتم تشديد المكسرة لتمسك أداة القطع والاحتفاظ بها بشكل آمن في مكانها أثناء عمليات المعالجة.
تشتهر حاملات أدوات ER collet chuck CATEE40 بتنوعها ، حيث يمكنها استيعاب مجموعة واسعة من أدوات القطع بأحجام مختلفة للشفرة.أنها توفر مركزية أداة ممتازة وقوة القبضلضمان عمليات التصنيع الدقيقة والفعالة.
| النموذج | د | D1 | نطاق التثبيت |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1-20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2 - 26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2 - 26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-105 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| المواد الكيميائية | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1-20 |
| المواد الكيميائية | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2 - 26 |
حامل أدوات ER32 عالية الدقة CATEE40-ER32-70L ، حامل أدوات CATEE 40-er عالية الدقة ، مناسبة لاستخدام خندق القيادة المحوري أو الإشعاعي لقطع الطحن مثل:قطعة قرص عمودية، مجموعات من أنواع قطع الطحن ، قطع الطحن الوجهي ، قطع الطحن ، قطع الطحن ثلاثي الوجهه. المكعب الميكانيكي وأدوات القطع وغيرها من الملحقات.
CATEE ER Collet Chuck حامل أدوات CNC
1مادة الكوليت تشاك: الصلب المقاوم للصلب، المكتملة باللون الأسود ومطحنة بدقة
2.CATEE ER Collet Chuck الحجم: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck دقة: 0.005 مليمتر
4.CATEE ER Collet Chuck صلابة: 52-58HRC
5السطح: المعالجة الحرارية، الرملية
6المعيار: BT MAS403، DIN69871، DIN2080، ANSIB5.5
7.تسامح الحافة: AT3
8.CATEE ER Collet Chuck المبرد AD، B، AD+B نوع
9يمكن إجراء التوازن الديناميكي G6.3/12000rpm، G2.5/25000rpm
