| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | اللون: | فضة |
|---|---|---|---|
| ارتفاع: | 20 ملم | الطول: | 80 ملم |
| المواد: | 20CrMnTi | الحزمة: | علبة |
| اسم المنتج: | حامل أداة CATE | شكل: | اسطوانة |
| الحجم: | CATE40-ER16 | المعالجة السطحية: | تلميع |
| تسامح: | 0.01 مم | الوزن: | 1.5 كجم |
| إبراز: | CT50 ER16 كوليت تشاك,CT40 ER16 كوليت تشاك,ER16 حامل أدوات لآلات CNC,CT40 ER16 Collet Chuck,ER16 Tool Holder For CNC Machine |
||
معيار CATEE CT40 CT50 ER Collet Chuck أدوات الملحقات CATEE ER Collet Chuck
ملحقات الأدوات الكوليت تشاك حامل أدوات CATEE ER حامل أدوات قطعة عالية الدقة متوازنة G6.3 أو G2.5 للاختيار
حاملات أدوات CATEE للدبابيس الميكانيكية وأدوات القطع وغيرها من أدوات الاتصال الملحق. هو بسيط، ومتداولة قياسية اتصال أدوات الدبابيس، وخاصة CATEE30 CATEE40 CATEE50...الخ. صناعة العفن،وآلة الحفر عالية السرعة، استخدمت أكثر.

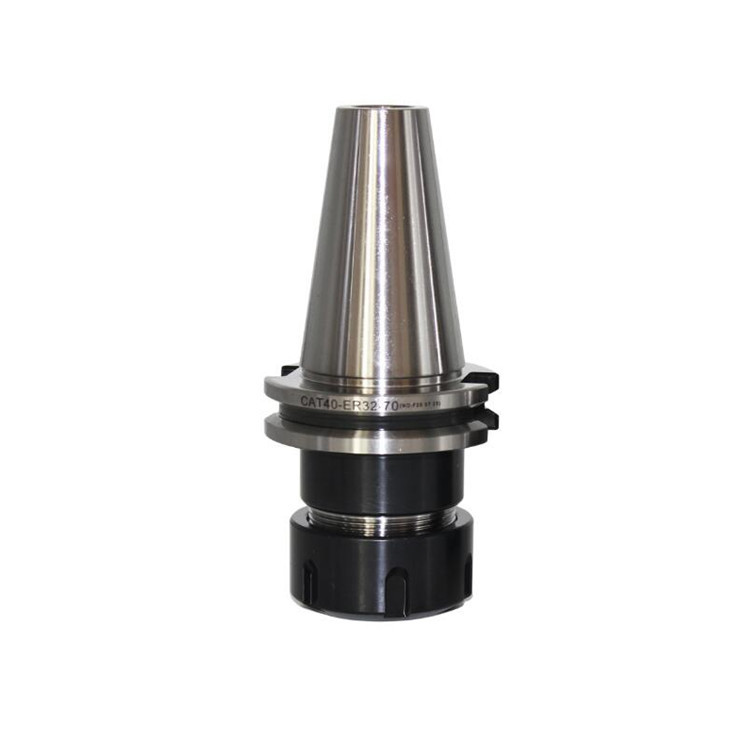

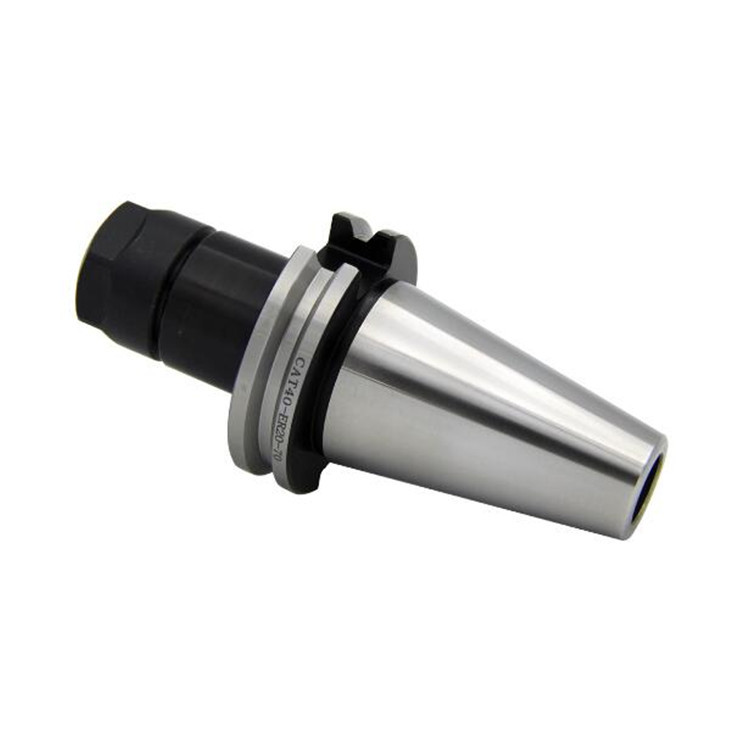

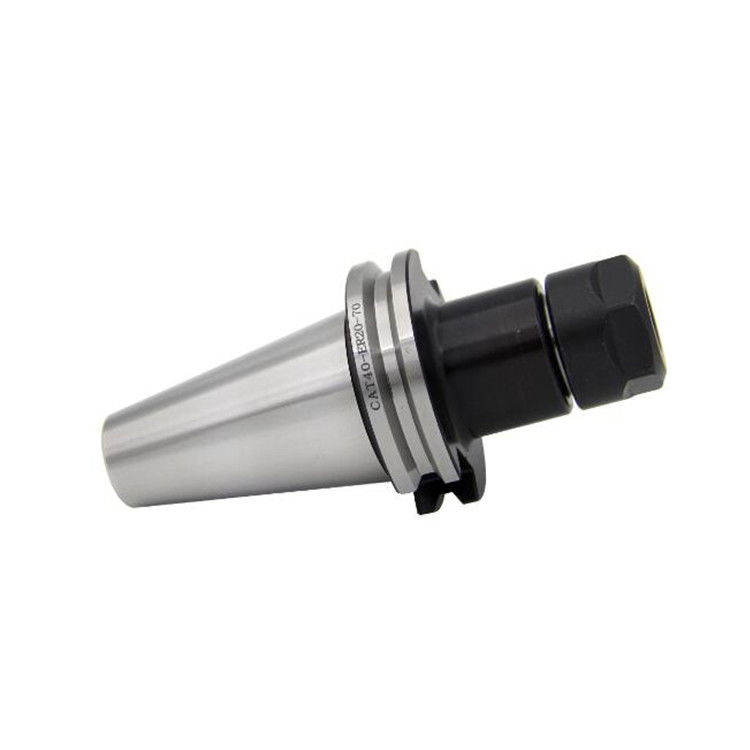

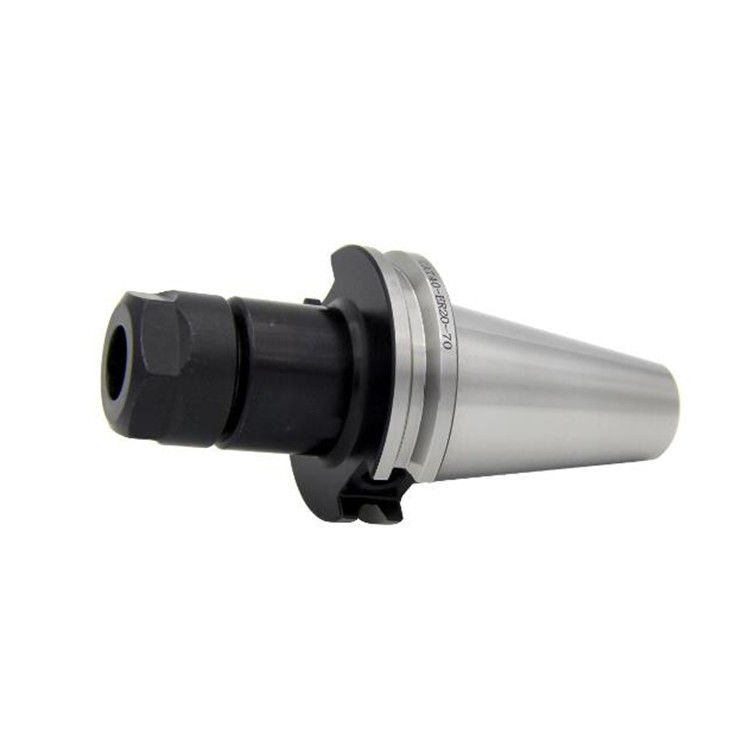

CATEE ER Collet Chuck حامل أدوات CNC
1مادة الكوليت تشاك: الصلب المقاوم للصلب، المكتملة باللون الأسود ومطحنة بدقة
2.CATEE ER Collet Chuck الحجم: CT40-ER40-80 CT30-ER20-70, CT40-ER20-70, CT50-ER20-70
3.CATEE ER Collet Chuck دقة: 0.005 مليمتر
4.CATEE ER Collet Chuck صلابة: 52-58HRC
5السطح: المعالجة الحرارية، الرملية
6المعيار: BT MAS403، DIN69871، DIN2080، ANSIB5.5
7.تسامح الحافة: AT3
8.CATEE ER Collet Chuck المبرد AD، B، AD+B نوع
9يمكن إجراء التوازن الديناميكي G6.3/12000rpm، G2.5/25000rpm
| النموذج | د | D1 | نطاق التثبيت |
| CATEE40-ER16-70 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-100 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER16-120 | 28 | 44.45 | 0.5-10 |
| CATEE40-ER20-70 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER20-100 | 35 | 44.45 | 0.5-13 |
| CATEE40-ER25-70 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-100 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER25-150 | 42 | 44.45 | 0.5-16 |
| CATEE40-ER32-70 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-100 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-120 | 50 | 44.45 | 1-20 |
| CATEE40-ER32-150 | 50 | 44.45 | 1-20 |
| CATEE40-ER40-100 | 63 | 44.45 | 2 - 26 |
| CATEE40-ER40-120 | 63 | 44.45 | 2 - 26 |
| CATEE50-ER16-80 | 28 | 69.85 | 0.5-10 |
| CATEE50-ER20-80 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-90 | 35 | 69.85 | 0.5-13 |
| CATEE50-ER20-150 | 35 | 69.85 | 0.5-13 |
| المواد الكيميائية | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-105 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER25-135 | 42 | 69.85 | 0.5-16 |
| CATEE50-ER32-80 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-100 | 50 | 69.85 | 1-20 |
| CATEE50-ER32-120 | 50 | 69.85 | 1-20 |
| المواد الكيميائية | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-100 | 63 | 69.85 | 2 - 26 |
| CATEE50-ER40-120 | 63 | 69.85 | 2 - 26 |
تشوكات الكوليت CATEE ER هي ملحقات الأدوات المستخدمة في عمليات التصنيع والطحن CNC. تم تصميمها للحفاظ على أدوات القطع بشكل آمن ، مثل طواحين النهاية والثقوب ،في مكانها أثناء عملية التصنيع.
يشير تسمية CATEE (مركز التكنولوجيا المتقدمة) إلى نوع مؤخرة حامل الأدوات المستخدمة في الدوس.يتم استخدام حاملات أدوات CATEE على نطاق واسع في الصناعة وهي معروفة بدقة عالية وتصلبها.
الكولات ER (Extended Range) هي نوع من الكولات تستخدم عادة في معالجة CNC. تم تصميمها لتوفير قوة عالية للضغط وتركيز الأداة الممتاز.الكوليت ER تأتي في مجموعة من الأحجام لاستيعاب قطرات الأدوات المختلفة.

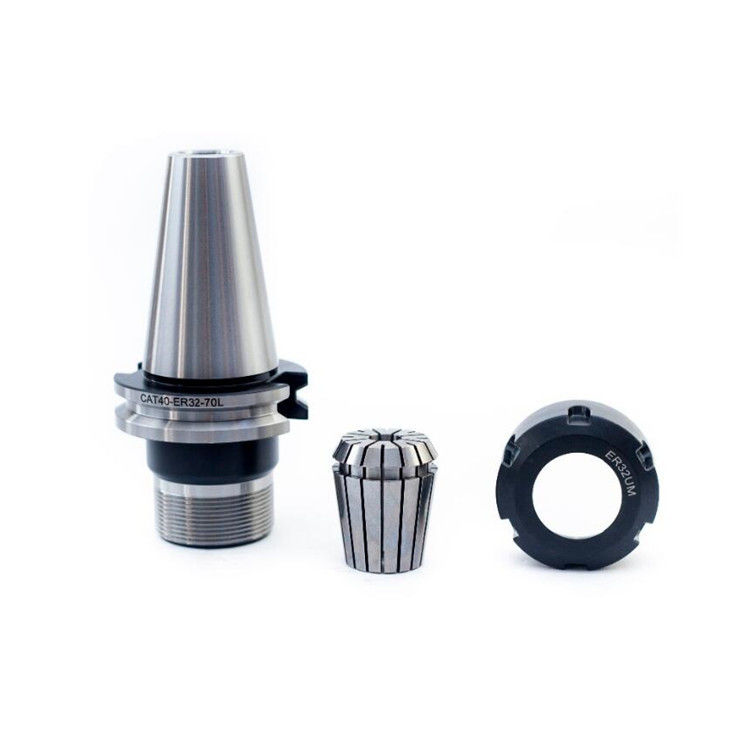

يجمع قطر الكوليت CATEE ER مع نظام الكوليت ER ، مما يسمح بتغيير الأدوات بسهولة وكفاءة. يتم إدخال قطر الكوليت في محور آلة CNC ،ويتم تشديد العقدة حول ساق الأداة، وتثبيته في مكانه.
توفر عدة مزايا ، بما في ذلك تحسين مركزية الأداة وزيادة صلابة الأداة وتقليل تدفق الأدوات. يتم استخدامها عادة في الصناعات مثل الطيران والفضاء والسيارات ،والمعالجة العامة، حيث الدقة والأداء حاسمة.
بشكل عام ، تعد أدوات CATEE ER Collet Chuck لوازم أداة أساسية لعمليات التصنيع والطحن CNC ، مما يوفر وسيلة موثوقة وكفؤة للحفاظ على أدوات القطع في مكانها بأمان.
