CATE40 الصفحة الطحن CATE حامل أدوات 20CrMnTi لضغط قضيب القطع

CATEE40 حامل طحن الوجه للقطعة العصا القابضة حامل أدوات القطة

حامل أدوات CATEE FMA Face Mill Holder ،العمود الاختبار الرئيسي وفقًا للمعايير الدولية.CATEE Face Milling Holder المستخدمة في ضغط القطع مع خندق القيادة الشعاعية ،مثل قطعة طحن الوجه، وقطاع القرص الرأسي ، و طاحونة نهاية النوع المحدد ، عالية السرعة و عالية الدقة المعالجة.

عقدة طحن الوجه CATEE متطلبات شريط القطع هي كما يلي:
لتكون مشددة أكثر صلابة، أفضل صلابة، دقة الانحراف الصغيرة من أداة التصنيع، في هذه الحالة يمكن أن فعالية اللعب المحتملة!
CATEE وجه طحن حامل شريط القطع التحقق من دقة المسائل التي تحتاج إلى الاهتمام:
1، دقة دقة وموثوقية المقياس، وحدة القياس من 0.002mm على الأقل.
2، شريط الاختبار الرئيسي وفقا للمعيار الدولي
3، تحديد دقة القالب الصلب التونغستين. التحكم في قطر العمود التسامح داخل H6.
4، شريط القطع في الجبهة، تنظيف جيدا جميع الأجزاء، مثل المكسرة الكوليت الخ. وفي نفس الوقت، يجب أن تولي اهتماما لتنظيف محور الآلة.
5، والعصا القاطعة مصاب الوعاء الصلب التونغستين، والحاجة إلى الامتثال لجميع أنواع أدوات وصف جهاز قضيب من أجل تجنب دقة مصاب الناجمة عن غير صحيح، التشوه.
6، إذا كان القياس. 180 درجة الانحراف، قد يكون السبب رأس المسامير أو دقة عمود الميكانيكية

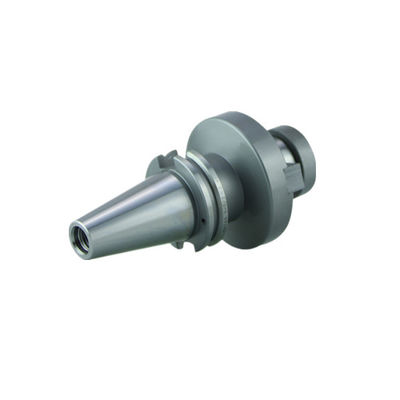

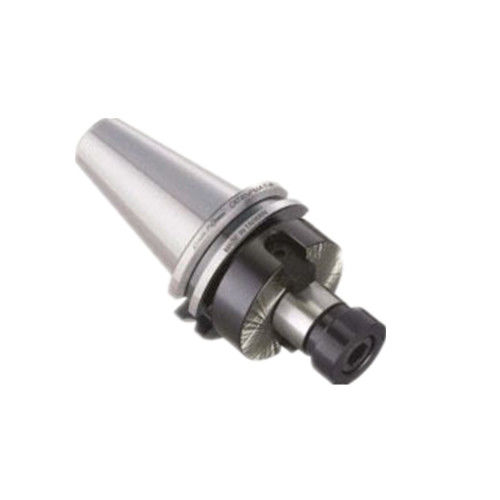

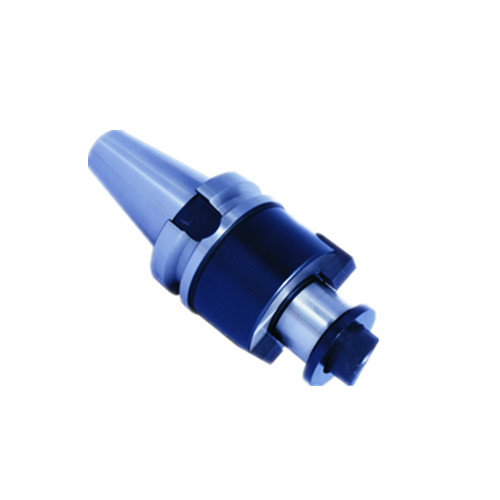

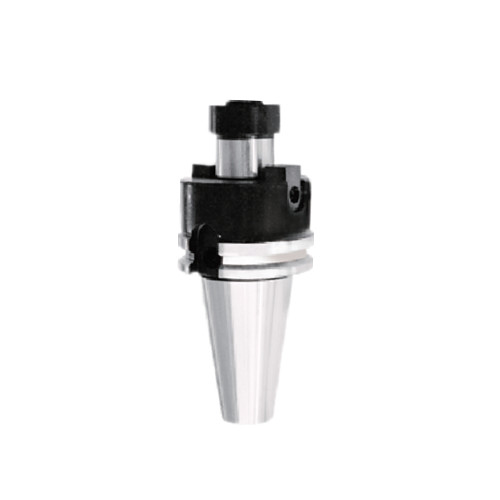

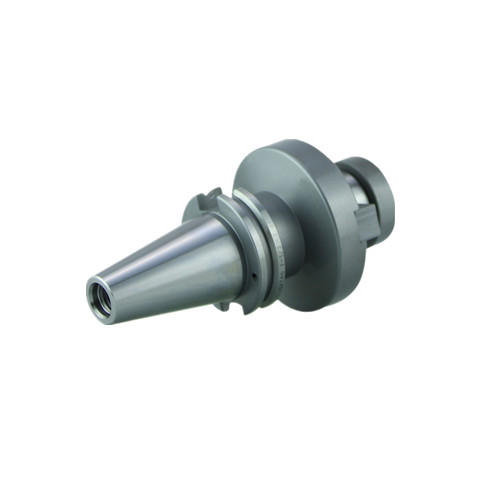

حامل طحن وجه CATEE

حامل طاحونة الوجه CATEE هو نوع من حامل الأدوات المستخدمة في عمليات التصنيع. تم تصميمه للحفاظ على طحونات الوجه ، وهي أدوات قطع تستخدم لقطع الأسطح المسطحة.تم تصميم حامل طاحونة وجه CATEE خصيصًا ليتلاءم مع مسمار فولاذ CATEE (V-Flange)، وهو نوع شائع من طوق المروحة المستخدم في آلات الطحن. يحافظ حامل الطاحونة بشكل آمن في مكانها ويسمح بعمليات القطع الدقيقة والدقيقة.

حامل الأدوات:
1تم اختبار دقة الشفرة 7:24 AT3 وبعض الأحجام القياسية على أداة التفتيش القياسية المصنوعة في ألمانيا.
2يتم اختبار المخروط الداخلي مع جهاز قياس هوائي قياسي ، ونسبة مساحة الاتصال من الطرف الكبير هي أكثر من 90٪.
3. جسم الساق يقفز ≤ 0.002.
5.CATEE وجه طحن حامل المقبض مناسبة للسرعة المتوسطة الدقة المعالجة
6التوازن الديناميكي: G6.3 12000/18000RPM G2.5 15000/25000RPM يمكن أن يتم بناؤه وفقًا للطلب. ويمكن أيضًا تخصيصه وفقًا لمتطلبات العملاء.
7يتم تجهيز كل قطعة طحن FMA / FMB مع المسامير والخيوط لتجميع قطعات الطحن.
8.إذا كان لديك طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز
9مادة حامل طحن الوجه: 20CrMnTi.
10.CATEE صلابة حامل الطحن: HRC54 ° -60 °
11.CATEE وجه الصناعة الصناعية حامل عمق الكربوريزة: > 0.8.

الفائدة الإيجابية:
* لتقصير وقت المعالجة وزيادة الإنتاج لكل وحدة من الوقت.
* الدقة العامة للمنتج، جودة المظهر.
* يمكن تخفيض تكاليف الإنتاج.
ثقة العملاء، تحت أوامر زيادة الرقاقة
متطلبات شريط القطع هي كما يلي:
لتكون مشددة أكثر صلابة، أفضل صلابة، دقة الانحراف الصغيرة من أداة التصنيع، في هذه الحالة يمكن أن فعالية اللعب المحتملة!
