| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| طلاء: | تين | المبرد: | خلال |
|---|---|---|---|
| اتجاه القطع: | اليد اليمنى | طول حافة القطع: | 25 ملم |
| الفلوت: | 2 | الطول: | 3.5 |
| المواد: | 20CrMnTi | عدد المزامير: | 4 |
| الطول الإجمالي: | 50ملم | عرقوب: | كيت |
| التطبيق: | صناعي | اللون: | أسود |
| الاسم: | حامل أداة CATE | التعبئة: | صندوق كرتون |
| تكنولوجيا المعالجة: | معالجة CNC | الخدمة: | مصنعي المعدات الأولية |
| مقاس: | كات 40 OZ25 | المعالجة السطحية: | أكسدة |
| تسامح: | ± 0.01 مم | الوزن: | 2 كجم |
| إبراز: | CATE50 كوليت تشاك,DIN2080 حامل حفر الدوارة CNC,OZ25 حامل حفر الدوارة CNC,DIN2080 Cnc Lathe Drill Holder,OZ25 Cnc Lathe Drill Holder |
||

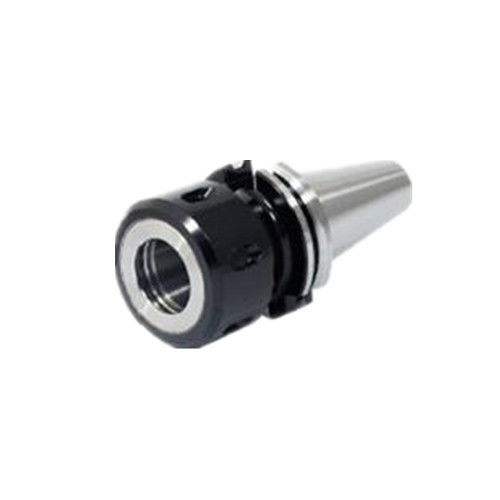

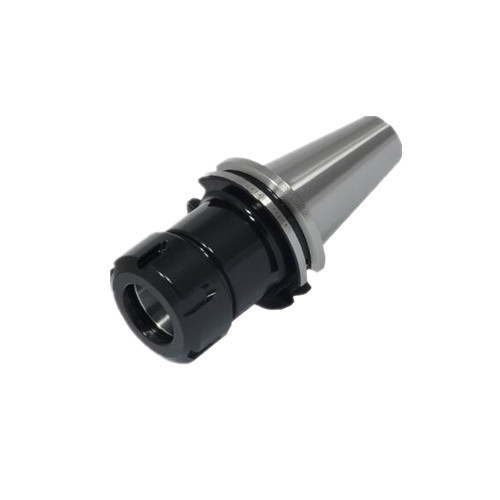

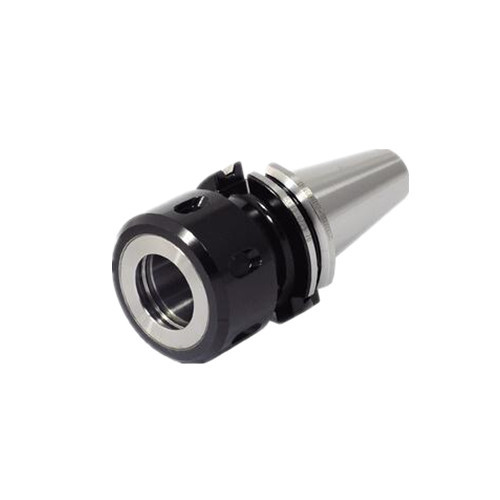

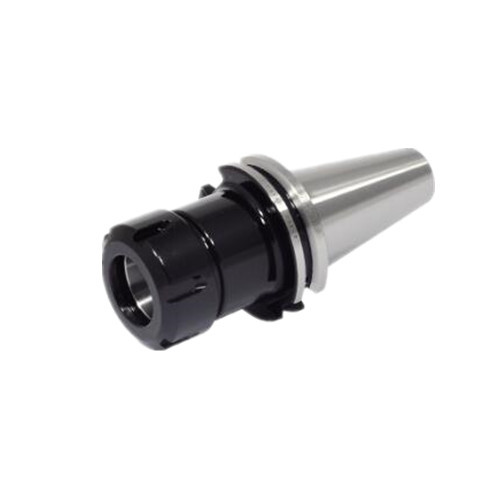

CATEE50 الدقة العالية الكوليت تشاك OZ25 3/8-1-1/2 4.76' DIN2080
مقدمة موجزة
DIN6391 CATEE OZ Collet Chuck، DIN6388 OZ Collet clamping straight shank tools of various sizes, high speed and high precision machining.أدوات الأدوات الميكانيكية والقطع وغيرها من الملحقات.حامل أدوات قطبية عالية الدقةمتوازنة G6.3 أو G2.5 للاختيار.
حاملات أدوات CATEE للدوائر الميكانيكية وأدوات القطع وغيرها من أدوات الاتصال الملحقات. هو بسيط، شعبية الدوائر القاع الاتصال القياسية، وخاصة CT30 CT40 CT50... الخ. صناعة العفن،وآلة الحفر عالية السرعة، استخدمت أكثر.
المواصفات
المواد: 20CrMnTi
صلابة: HRC 56-58
الحد الأقصى للنفاذ: <0.005mm
التسامح مع الشحوم:عمق الكربون: 0.8mm±0.2mm
خشونة السطح: Ra<0.005mmالطول الفعلي للمقبض (الطول): 2.76 "
السرعة القصوى (RPM): 24000-30000 rpm.
دقة جسم المقبض (TIR): 0.005mm
صلّ صلّة الربيع (مُعدّل الكوليت): ER16
نطاق المشبك (النطاق): 1-10mm
دقة عقدة الربيع (T.I.R.): 0.015 / 0.01 / 0.008 ملم اختياري
عصا توصيل العمود المناسبة (PULL STUD): CATEE40
ونقطة الاتفاق الرئيسية (زاوية): 30 درجة / 45 درجة / 90 درجة اختيارية
صلابة السطح (HRC): تصلب السطح من خلال الكربوريزة (52HRC) أو المعالجة التقليدية (44-48HRC) اختياري
عند الطلب، يرجى تحديد الموازنة G6.3 أو G2.5
معيار جسد الجذع: DIN2080

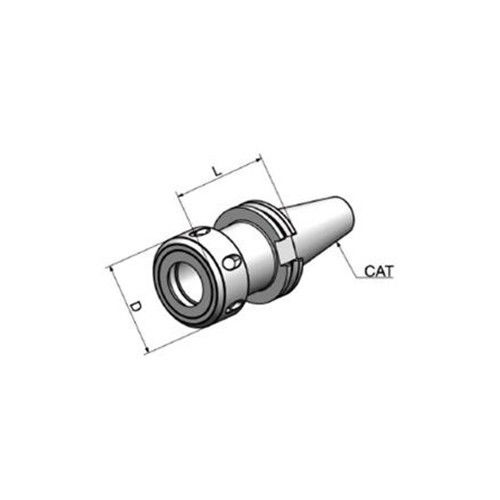

| النموذج | D1 | (ل) | L1 | د | نوع الكوليت |
| CATEE40-OZ25-4.00 | 1/8-1 | 4 | 1.18 | 2.36 | OZ25 |
| CATEE40-OZ32-2.25 | 1/4-1-1/4 | 2.25 | 1.3 | 2.83 | OZ32 |
| CATEE40-OZ32-4.00 | 1/4-1-1/4 | 4 | 1.3 | 2.83 | OZ32 |
| CATEE50-OZ25-2.25 | 1/8-1 | 2.25 | 1.18 | 2.36 | OZ25 |
| CATEE50-OZ25-4.00 | 1/8-1 | 4 | 1.18 | 2.36 | OZ25 |
| CATEE50-OZ32-2.25 | 1/4-1-1/4 | 2.25 | 1.3 | 2.83 | OZ32 |
| CATEE50-OZ32-4.00 | 1/4-1-1/4 | 4 | 1.3 | 2.83 | OZ32 |
عجلة القطب CATEE OZ هي نوع من حاملات الأدوات المستخدمة في عمليات التصنيع. تم تصميمها للحفاظ على أدوات القطع بشكل آمن ، مثل المثقابات أو المطاحن النهائية ، أثناء عملية التصنيع.تم تصميم شاك الكوليت CATEE OZ خصيصًا لتناسب شفرة الفولاذ CATEE (V-Flange)، والتي توجد عادةً في آلات الطحن CNC. تستخدم نظام الكوليت لتثبيت أداة القطع في مكانها ، مما يوفر اتصالًا جامدًا ودقيقًا بين الأداة ودورة الآلة.يشير تسمية OZ إلى نوع القلادة المستخدمة، مع OZ الكوليت كونها خيار شعبية لتطبيقات المعالجة عالية الدقة.
مزايا المنتجات
1التصميم الفريد للمحار: قطع عالية السرعة، تقليل السحب والضوضاء القطع وتحسين كفاءة العمل، التوازن لG2.5 30000rpm. G6.3 12000rpm.
2- الغرض العام سرعة عالية، عالية الدقة المعالجة، وقطع تأثير جيد.
3. معالجة سطحية خاصة للطلاء،تحسين صلابة ومتانة السطح،نظافة أفضل،دقة مستقرة،السطح
4. دقة نظام أعلى.
5صلابة عالية، صلابة ومقاومة للاستعمال، استقرار حرارة عالية ومقاومة عالية للحرارة
