| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | العلامة التجارية: | صناعة المعدات الأولية |
|---|---|---|---|
| اللون: | فضة | صلابة: | HRC50-55 |
| الـ MOQ: | 100 قطعة | المواد: | 20CrMnTi |
| الحزمة: | صندوق كرتون | اسم المنتج: | حامل أداة CATE |
| الحجم: | CATE40 APU16 | المعالجة السطحية: | تلميع |
| تسامح: | 0.01 مم | الوزن: | 2.3 كجم |
| إبراز: | حفر تشاك حامل أدوات CATE,حامل أدوات APU16 CATE,CATE40 حامل الأدوات,APU16 CATE Tool Holder,CATE40 Tool Holder |
||

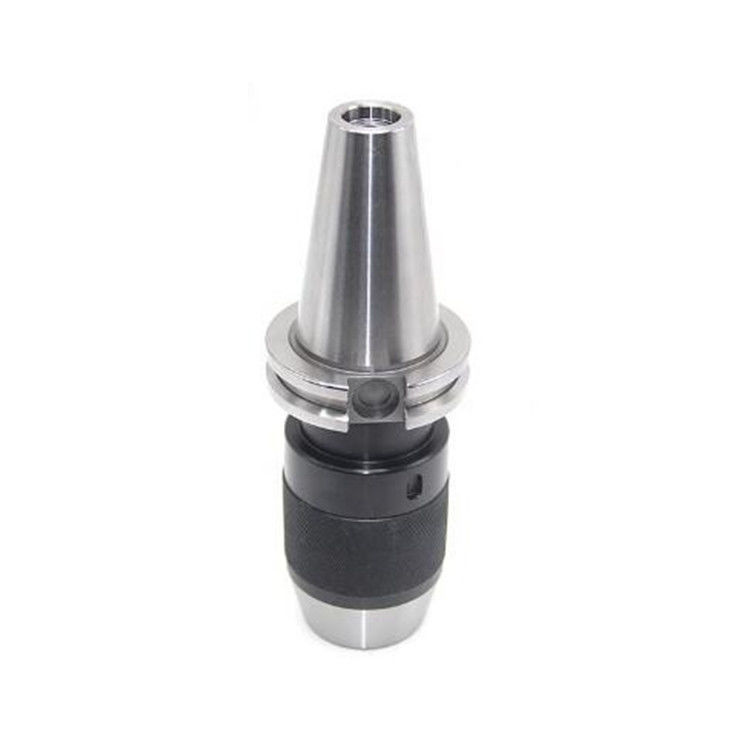

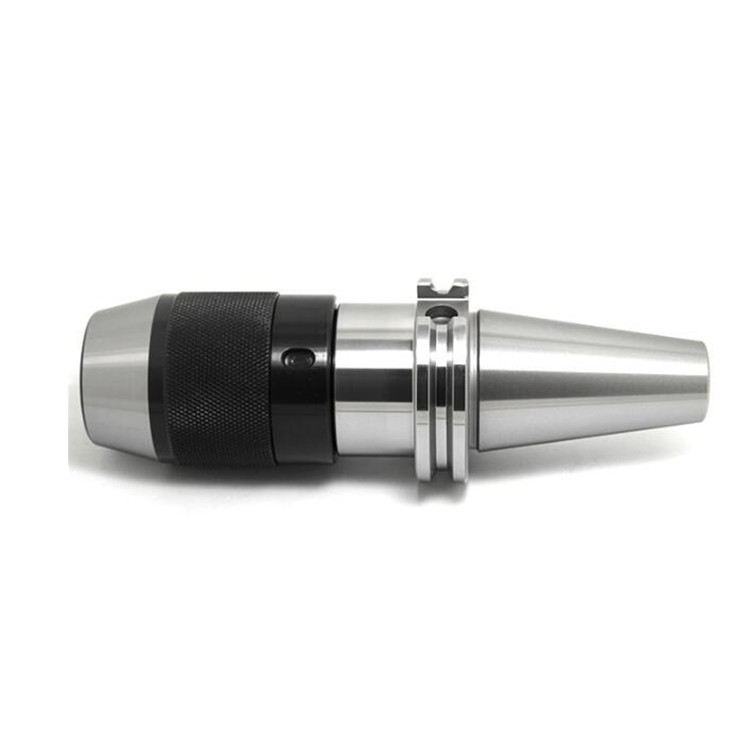

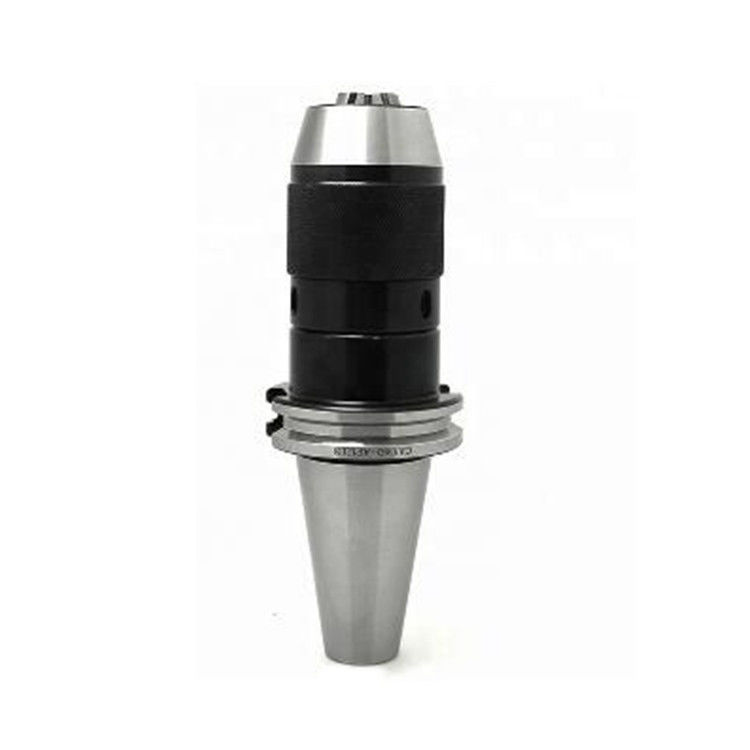

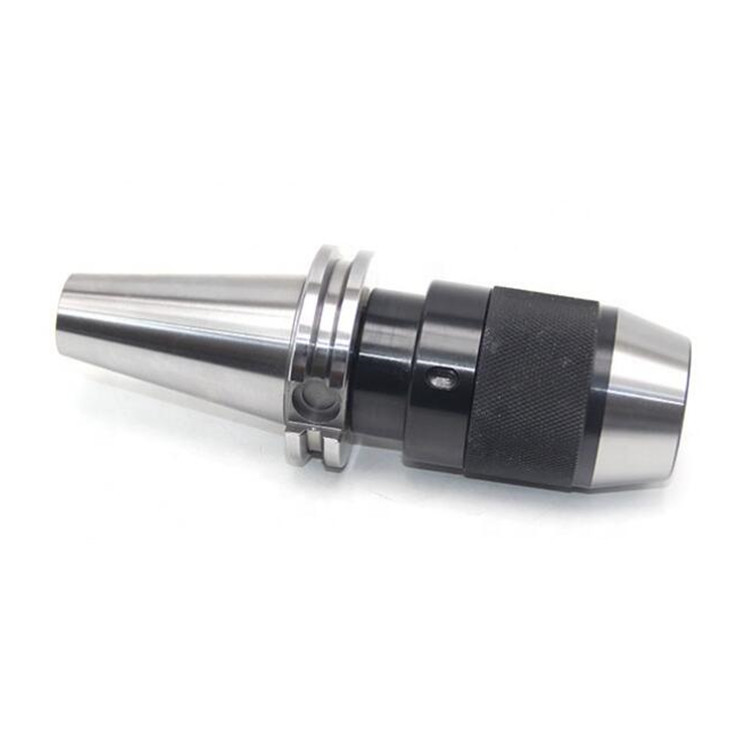

CATEE APU حفر تشاك للدوال الميكانيكية والحلاقة وقطع أدوات حامل أدوات CNC حامل أدوات القط
حامل الأدوات CATEE APU هو نوع من حامل الأدوات المستخدم في آلات CNC (تحكم رقمي بالحاسوب). تم تصميمه للحفاظ على أدوات الحفر بشكل آمن أثناء عمليات الحفر.
نظام CATEE (Centering, Alignment, and Taper) هو نظام حامل أدوات شائع يستخدم في آلات CNC. إنه يستخدم مسطحًا وعصا سحب لتثبيت حامل الأدوات في محور الآلة.APU (وحدة الإسقاط القابلة للتعديل) هي ميزة من بعض حاملات أدوات CATEE التي تسمح بتعديل سهل لإسقاط الأداة أو الطول.
قوس الحفر هو جهاز يستخدم للحفاظ على قطع الحفر أو أدوات القطع الدوارة الأخرى في مكانها. عادة ما يتكون من فكين يمكن تشديدها أو تخفيفها للقبض على الأداة بأمان.يتم إدخال محرك الحفر في حامل أدوات CATEE APU، والتي يتم إدخالها بعد ذلك في محور الماكينة. يتم تشديد شريط السحب لتثبيت حامل الأداة وقطار الحفر في مكانه.
يسمح استخدام حامل أدوات CATEE APU مع قوس الحفر بتغيير الأدوات بسرعة وسهولة في آلات CNC. إنه يوفر اتصالًا آمنًا ومستقرًا بين قوس الحفر ودور الآلة ،ضمان عمليات الحفر الدقيقة والدقيقة.
| رقم النموذج | نطاق التثبيت | د | (ل) | |
| دقيقة | ماكس | |||
| CATEE40-APU08 | 1-8 | 36.3 | 65 | 76.5 |
| CATEE40-APU13 | 1 - 13 | 51.5 | 88 | 99 |
| CATEE40-APU16 | 3-16 | 58 | 106 | 120 |
| CATEE50-APU08 | 1-8 | 36.3 | 70 | 77.5 |
| CATEE50-APU13 | 1 - 13 | 51.5 | 89 | 100 |
| CATEE50-APU16 | 3-16 | 58 | 96 | 110 |
عداد أدوات CATEE APU cnc حفر تشاكمجموعة التطبيقات: قطر المقطعة: 0.5-16mm.مؤخرة ميكانيكية وأدوات القطع وغيرها من الملحقات.حامل أدوات قطر عالية الدقة ، متوازنة G6.3 أو G2.5 للاختيار.CATEE APU حفر تشاك للدوامة الميكانيكية وأداة القطع وغيرها من أدوات الارتباط الملحقهو عبارة عن معيار اتصال بسيط وشعبية، وخاصة CT30 CT40 CT50... الخ صناعة القالب، وآلة الحفر عالية السرعة، تستخدم أكثر.
المواصفات الخاصة بـ CATEE APU Drill Chuck
1رقم الطراز:CATEE30،CATEE40،CATEE50،المادة:20CrMnTi
2.CATEE APU ثقب صلابة شاك: 56 ± 2HRC
3. CATEE APU حفر صمام التسامح الشوكي أقل من AT3
4عمق الكربون > 0.8
5. CATEE APU حفرة تشاك اتصال ذراع عالية الدقة
6. التصميم المتكامل للدبابة والشاك يمكن أن يمنع فصل الدبابة والشاك، وتعزيز الموثوقية والاستقرار
وتشمل بعض الميزات الرئيسية لقطة الحفر CATEE40 APU:
1تغيير الأدوات السريع والسهل: يسمح عجلة APU بتغيير قطع الحفر أو أدوات القطع الأخرى بسرعة وكفاءة ، مما يقلل من وقت التوقف وزيادة الإنتاجية.
2قوة عالية للقبض: توفر آلية القفص قبضة قوية على قطعة الحفر ، مما يضمن بقائها في مكانها أثناء التشغيل.
3الحفر الدقيق والدقيق: تم تصميم عجلة APU لتوفير دقة عالية ودقة ، مما يؤدي إلى ثقوب نظيفة ودقيقة.
4التعددية: يمكن استخدام قطعة الحفر CATEE40 APU مع مجموعة واسعة من قطع الحفر أو أدوات القطع ، مما يجعلها أداة متعددة الاستخدامات لمختلف التطبيقات.
