| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | CATE30 ، CATE40 ، CATE50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| دقة: | 0.005 مم | التطبيق: | آلة التصنيع باستخدام الحاسب الآلي |
|---|---|---|---|
| تحامل القوة: | 1000N | نطاق لقط: | 0-20 ملم |
| اللون: | أسود | طريقة التبريد: | تبريد الهواء |
| المواد: | 20CrMnTi | اسم المنتج: | حامل أداة CATE |
| الحجم: | CATE50 | المعالجة السطحية: | أكسدة |
| تسامح: | 0.01 مم | الضمان: | سنة واحدة |
| الوزن: | 12.5 كجم | ||
| إبراز: | 20CrMnTi وجه طاحونة Arbor,حامل أدوات القطط في الممر,20CrMnTi حامل أدوات CATE,Arbor CATE Tool Holder,20CrMnTi CATE Tool Holder |
||

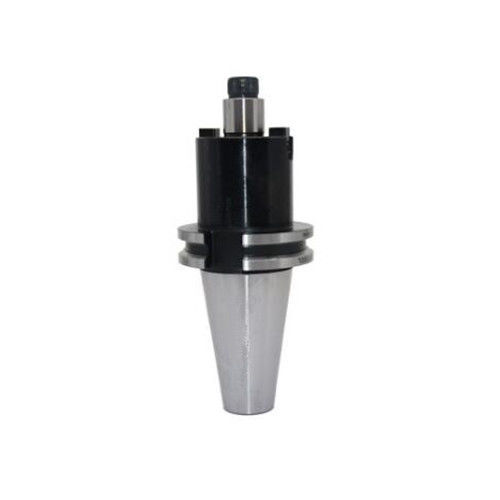

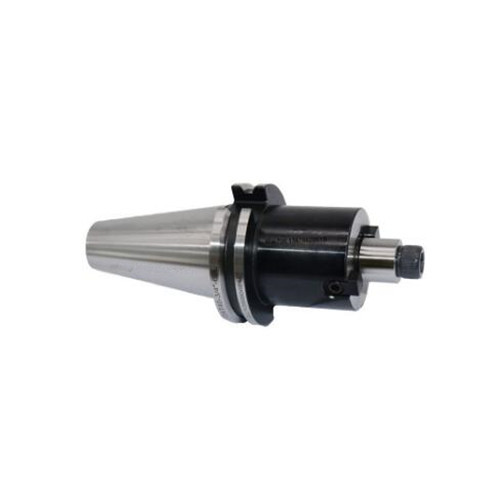

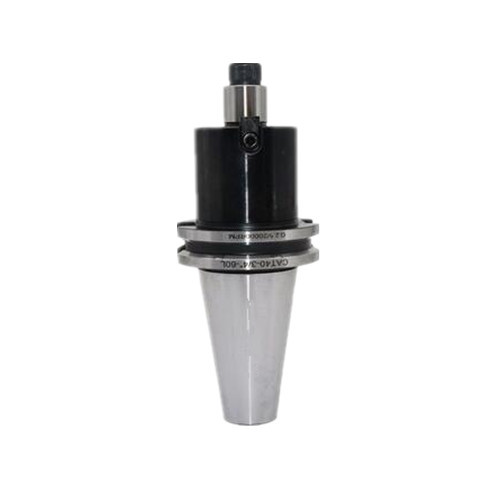

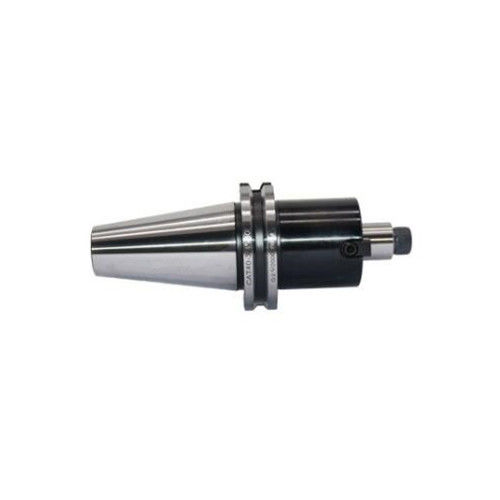

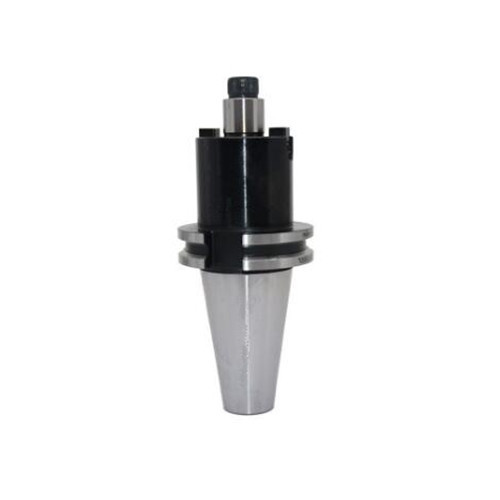

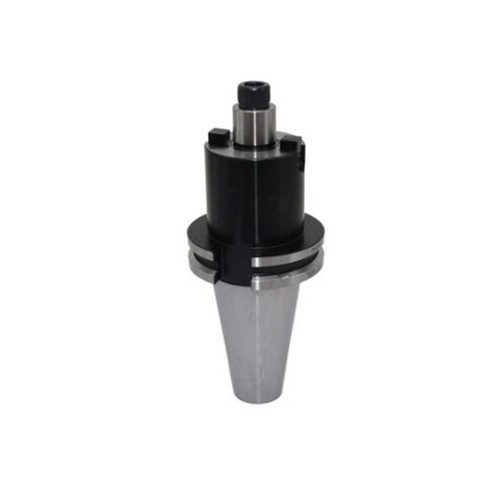

حامل أدوات (كات) حاجز طاحونة الوجه فلينج وقطع طاحونة الوجه لـ (كات)
عقدة طحن الوجه CATEE (CATEEer-pillar) عقدة طحن الوجه هي عقدة أدوات تستخدم في آلات الطحن لعمليات الطحن الوجه.وهي مصممة للحفاظ بشكل آمن على قطعة طحن الوجه (المعروفة أيضًا باسم طاحونة الوجه) في مكانها أثناء المعالجة.
يشير تسمية CATEE إلى نوع الحاجز المستخدم في حامل الأدوات. حاملات أدوات CATEE لديها شراع وحاجز متوافق مع فوط أدوات CATEE ،التي توجد عادة على آلات الطحن CNC.
عادةً ما يتكون حامل طاحونة الوجه CATEE Arbor من ساق أسطوانية مع مخرط CATEE في الطرف الواحد وفلنج في الطرف الآخر.الحافة لديها ثقوب أو فتحات لتثبيت قطعة طحن الوجه، والتي عادة ما يتم تأمينها بمسامير أو مشابك.
عندما يتم إدخال حامل طحن وجه الطحن CATEE Arbor في فولاذ آلة الطحن ، يوفر مقطوعة CATEE اتصالًا آمنًا ودقيقًا ،التأكد من أن قطعة طحن الوجه تبقى محسومة بشكل صحيح أثناء المعالجةهذا يسمح بعمليات طحن وجه دقيقة وفعالة ، والتي تنطوي على إزالة المواد من وجه قطعة العمل لإنشاء سطح مسطح.
بشكل عام ، حامل طاحونة الوجه Arbor CATEE هو أداة أساسية لعمليات طحن الوجه ،توفير اتصال موثوق وصلب بين آلة الطحن وقطعة الطحن.
محطم الوجه Arbor CATEE محطم الوجه ، يتم تجهيز كل قطعة مطحنة الوجه FMA / FMB بمسامير وخرطومات لتجميع قطعات الطحن الوجه.حامل الأدوات المستخدمة في إمساك القطع مع خندق القيادة الشعاعية، مثل قطعة طحن الوجه، قطعة قرص عمودي، طاحونة نهاية النوع المحدد، عالية السرعة و عالية الدقة المعالجة.
حامل الأدوات:
1تم اختبار دقة الشفرة 7:24 AT3 وبعض الأحجام القياسية على أداة التفتيش القياسية المصنوعة في ألمانيا.
2يتم اختبار المخروط الداخلي مع جهاز قياس هوائي قياسي ، ونسبة مساحة الاتصال من الطرف الكبير هي أكثر من 90٪.
3. جسم الساق يقفز ≤ 0.002.
5.CATEE وجه طحن حامل المقبض مناسبة للسرعة المتوسطة الدقة المعالجة
6التوازن الديناميكي: G6.3 12000/18000RPM G2.5 15000/25000RPM يمكن أن يتم بناؤه وفقًا للطلب. ويمكن أيضًا تخصيصه وفقًا لمتطلبات العملاء.
7يتم تجهيز كل قطعة طحن FMA / FMB مع المسامير والخيوط لتجميع قطعات الطحن.
8.إذا كان لديك طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز طراز
9مادة حامل طحن الوجه: 20CrMnTi.
10.CATEE صلابة حامل الطحن: HRC54 ° -60 °
11.CATEE وجه الصناعة الصناعية حامل عمق الكربوريزة: > 0.8.
| النموذج | D1 | L1 | H1 | C1 | W1 |
| CATEE40-FMA25.4-175 | 25.4 | 1.75 | 17.5 | 2.362 | 9.5 |
| CATEE40-FMA31.75-2 | 31.75 | 2 | 17.5 | 2.756 | 12.7 |
| CATEE40-FMA38.1-2 | 38.1 | 2 | 23.8 | 3.346 | 15.9 |
عقدة طحن الوجه CATEE متطلبات شريط القطع هي كما يلي:
لتكون مشددة أكثر صلابة، أفضل صلابة، دقة الانحراف الصغيرة من أداة التصنيع، في هذه الحالة يمكن أن فعالية اللعب المحتملة!
CATEE وجه طحن حامل شريط القطع التحقق من دقة المسائل التي تحتاج إلى الاهتمام:
1، دقة دقة وموثوقية المقياس، وحدة القياس من 0.002mm على الأقل.
2، شريط الاختبار الرئيسي وفقا للمعيار الدولي
3، تحديد دقة القالب الصلب التونغستين. التحكم في قطر العمود التسامح داخل H6.
4، شريط القطع في الجبهة، تنظيف جيدا جميع الأجزاء، مثل المكسرة الكوليت الخ. وفي نفس الوقت، يجب أن تولي اهتماما لتنظيف محور الآلة.
5، والعصا القاطعة مصاب الوعاء الصلب التونغستين، والحاجة إلى الامتثال لجميع أنواع أدوات وصف جهاز قضيب من أجل تجنب دقة مصاب الناجمة عن غير صحيح، التشوه.
6، إذا كان القياس. 180 درجة الانحراف، قد يكون السببالرأس أو الميكانيكية الدقيق المثقوب الخ.
