ER32 1/2 "الدرجة العالية من الدقة ER Collet لآلات الطحن CNC الدقة 0.005mm

ER32 1/2 "الدرجة العالية من الدقة ER Collet لآلات الطحن CNC الدقة 0.005mm

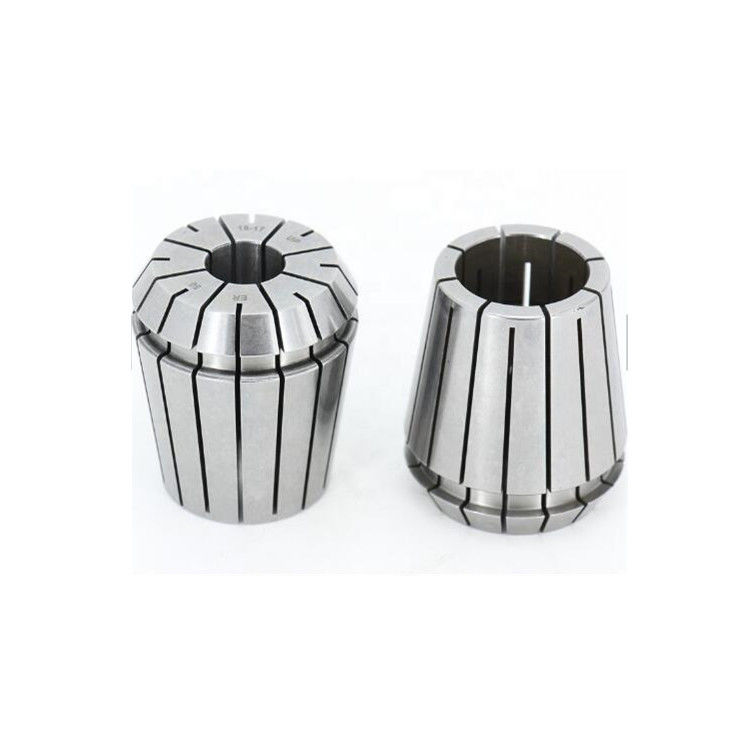

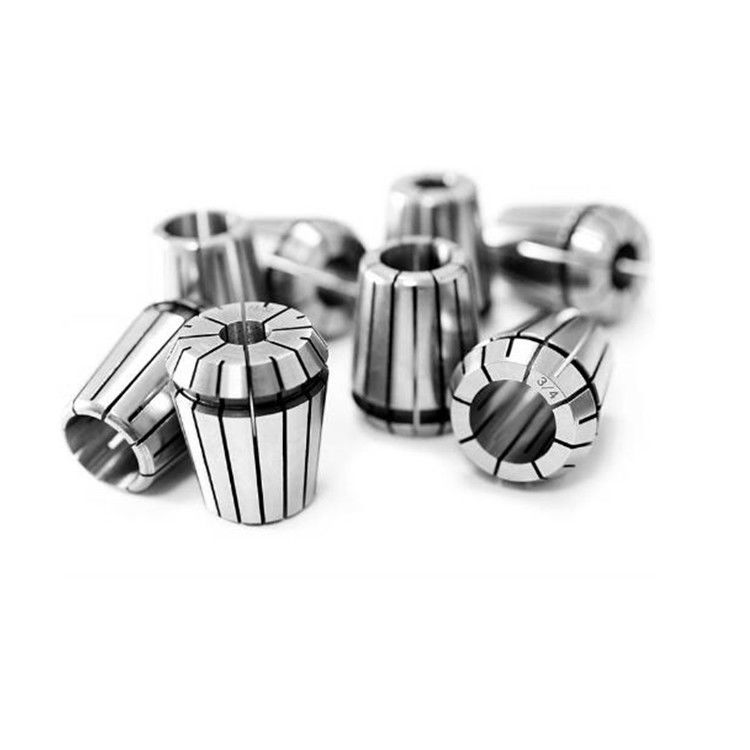

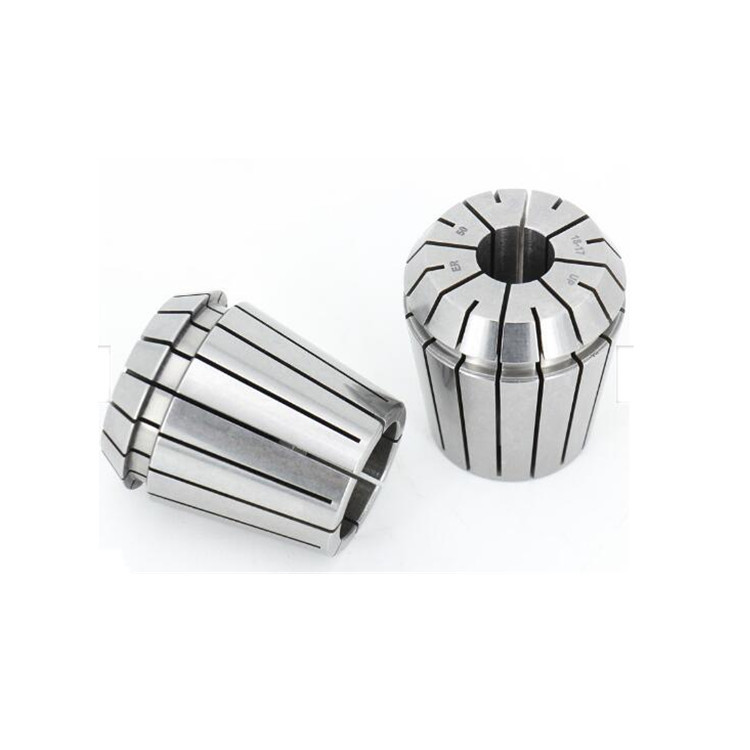

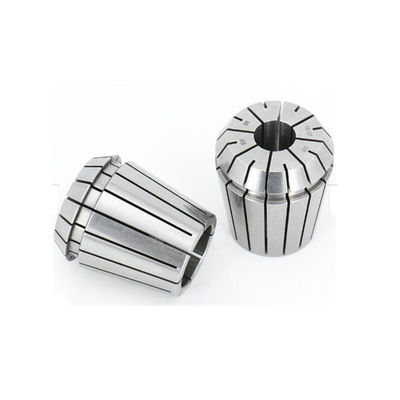

ER32 1/2" Ultra Precision ER Collet هو عقدة عالية الجودة مصممة للاستخدام مع ER32 عقدة العقدة. تم تصميمها خصيصًا للحفاظ على أدوات الشوك 1/2 "بأمان ودقة.

المصنوع من الصلب عالي الجودة و يخضع لعملية تصنيع صارمة لضمان الدقة والمتانة.يحتوي على تصميم فريد من نوعه يوفر أقصى قدر من قوة الإمساك مع تقليل التدفقهذا يجعلها مثالية لتطبيقات التصنيع عالية الدقة حيث الدقة حاسمة.

ER32 1/2 "الدرجة العالية من الدقة ER Collet متوافق مع مجموعة واسعة من الأدوات ، بما في ذلك الحفر ، طواحين النهاية ، المكواة ، والنابضات.ومراكز التصنيع الأخرى.

بشكل عام، ER32 1/2 "الدرجة العالية من الدقة ER Collet هو حامل أداة موثوقة ودقيقة مناسبة لمجموعة متنوعة من تطبيقات التصنيع.

ER32الكوليتو ER-UP:

1مادة: 65Mn
2صلابة: 46-50HRC
3المعيار: DIN 6499b
4دقة: 0.005 ملم

ER32 1/2" كوليت الصناعة

المعالجة الكريوجينية
1-185 درجة حرارة معالجة كريوجينية طويلة جداً، وتحويل كل ما تبقى من الأوستينيت تقريباً إلى مارتينزيت.
2. جزيئات الكربيد النانوية المتساقطة تزيد من صلابة و صلابة
3. تقليل الضغط المتبقي
4تحسن كبير في مقاومة الارتداء

المعالجة في الوقت المناسب

ER32 1/2" كوليت خطوات التثبيت
تجميع الكوليت
(كوليت)إدخال خندق من العقدة في حلقة غريبة من المكسرات المضغوطة في العلامة على الجزء السفلي من المكسرات. ادفع ER Collet في اتجاه السهم حتى ينقر في مكانه.المسمار المسمار مع الكوليت على حامل الأدواتنحن نوصي بتشديد المكسرة بمفتاح عزم.
تفكيك الطوارئ
بعد أن يتم فصل المكسرة من حامل الأدوات،الضغط على وجه ER Collet مع دفع جانبية في نفس الوقت على الجزء الخلفي من القلم مقابل العلامة حتى تنفصل عن المكسرات.

مقدمة لـ ER-UP عجلة الربيع عالية الدقة:

1يجمع شاك الربيع عالي الدقة بين مزايا معايير DIN6499 / ISO15488A و B. يستخدم هذا النوع من شاك الربيع بشكل رئيسي في قطع عالية السرعة الذي يتطلب خطأً جيدًا في التدفق الشعاعي.يمكن أن يطيل التدفق الشعاعي الجيد عمر أدوات القطع.

2في نطاق التشغيل بأكمله، T.I.R (خطأ التدفق الشعاعي) ≤ 8 μ M

3نطاق قطر التثبيت من 1mm إلى 36mm

4نطاق التشغيل يعادل عجلة الربيع القياسية

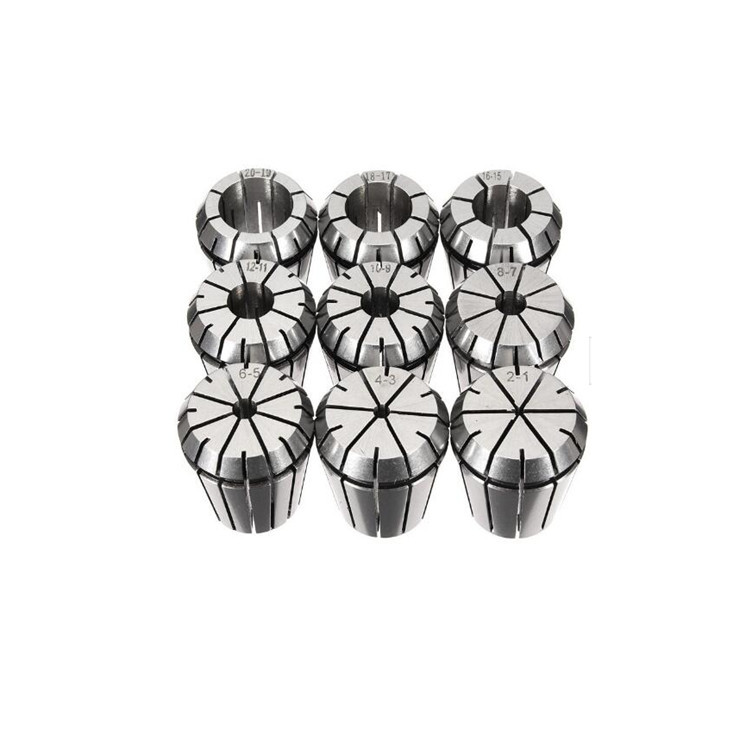

مقدمة لمواصفات عجلة الربيع عالية الدقة ER-UP:

ER8نطاق التشغيل ذو الدقة العالية: Φ 1. 1.5، إثنان ، إثنان5، ثلاثة ، ثلاثة5، 4، 45، 5

ER11نطاق التشغيل ذو الدقة العالية: Φ 1. 1.5، إثنان ، إثنان5، ثلاثة ، ثلاثة5، 4، 45، خمسة، خمسة5، 6، 65، 7

ER16نطاق التشغيل ذو الدقة العالية: Φ 1. 1.5، إثنان ، إثنان5، ثلاثة ، ثلاثة5، 4، 45، خمسة، خمسة5، 6، 65، سبعة ، سبعة5، ثمانية ، ثمانية5، 9، 95، 10

ER20نطاق التشغيل ذو الدقة العالية: Φ 1. 1.5، إثنان ، إثنان5، ثلاثة ، ثلاثة5، 4، 45، خمسة، خمسة5، 6، 65، سبعة ، سبعة5، ثمانية ، ثمانية5، 9، 95، 10 ، 105، 11، 115، 12 ، 125، 13

ER25نطاق التشغيل ذو الدقة العالية: Φ 1. 1.5، إثنان ، إثنان5، ثلاثة ، ثلاثة5، 4، 45، خمسة، خمسة5، 6، 65، سبعة ، سبعة5، ثمانية ، ثمانية5، 9، 95، 10 ، 105، 11، 115، 12 ، 125، 13، 135، 14 ، 145، 15 ، 155، 16 ، 165، 17

ER32نطاق التشغيل ذو الدقة العالية: Φ 2.5، ثلاثة ، ثلاثة5، 4، 45، خمسة، خمسة5، 6، 65، سبعة ، سبعة5، ثمانية ، ثمانية5، 9، 95، 10 ، 105، 11، 115، 12 ، 125، 13، 135، 14 ، 145، 15 ، 155، 16 ، 165، 17 ، 175، 18 ، 185، 19، 19.5، 20 ، 21 ، 22

ER40نطاق التشغيل ذو الدقة العالية: Φ 3. 3.5، 4، 45، خمسة، خمسة5، 6، 65، سبعة ، سبعة5، ثمانية ، ثمانية5، 9، 95، 10 ، 105، 11، 115، 12 ، 125، 13، 135، 14 ، 145، 15 ، 155، 16 ، 165، 17 ، 175، 18 ، 185، 19، 19.5، 20 ، 21 ، 22 ، 225، 23، 23.5، 24، 245، 25، 25.5، 26.27.28.29.30

ER50نطاق التشغيل ذو الدقة العالية: Φ 6.8.1012، 14، 16، 18، 18، 20، 22، 24، 25، 26، 26، 28، 30، 30، 32، 34، 36
