| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK06,SK10,SK16,SK25 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| التطبيق: | معالجة CNC | نطاق لقط: | 1-20 ملم |
|---|---|---|---|
| الخصائص: | دقة عالية، مقاومة التآكل العالية | صلابة: | HRC46-50 |
| المعالجة الحرارية: | تبريد عالي التردد | المواد: | 65 مليون |
| الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة | اسم المنتج: | كورونا كوليت |
| الحجم: | sk20 | دقة: | 0.008 مم |
| التعبئة: | صندوق بلاستيكي | التسامح: | 0.005 مم |
| الضمان: | سنة واحدة | ||
| إبراز: | (إي آر كوليت SK25),ER Collet في معالجة CNC,ER Collet in CNC Machining |
||

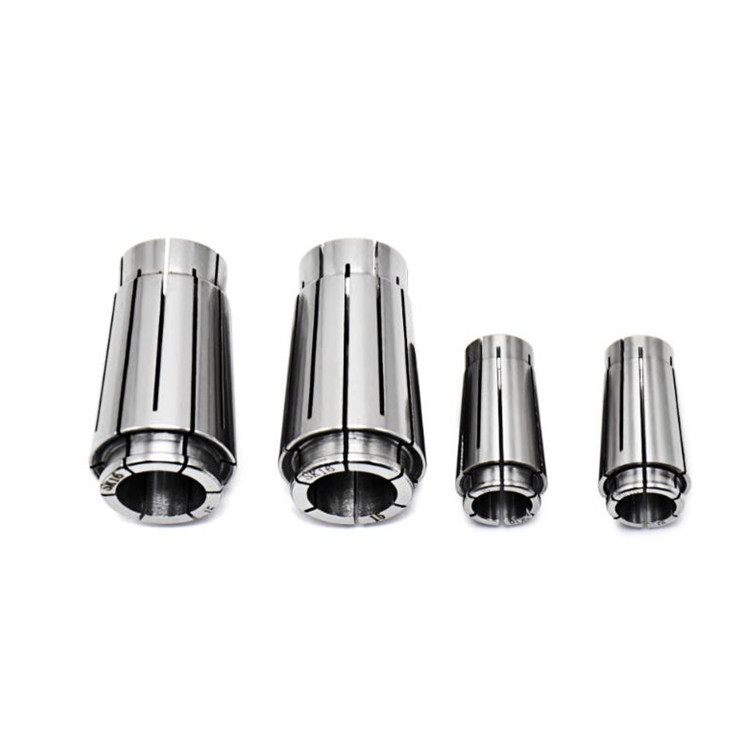

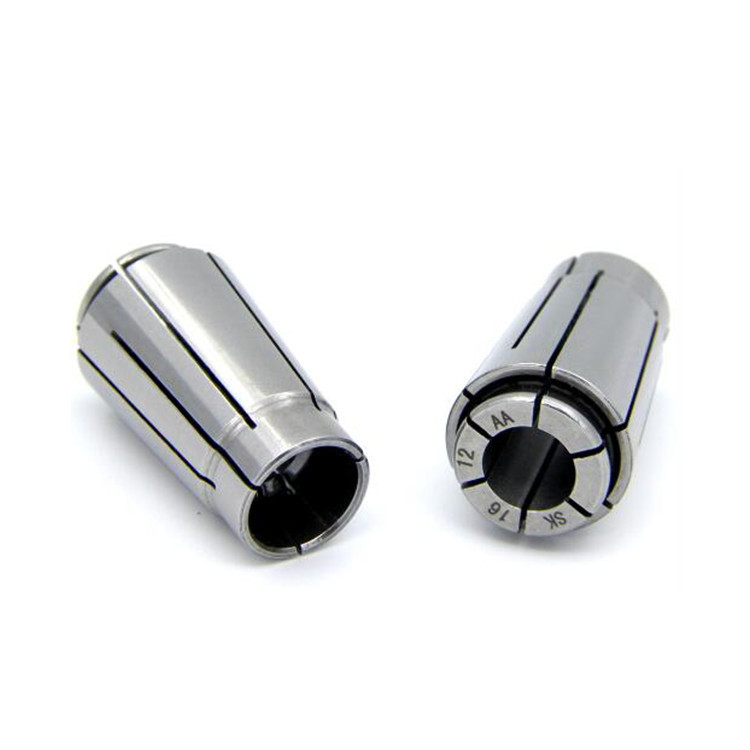

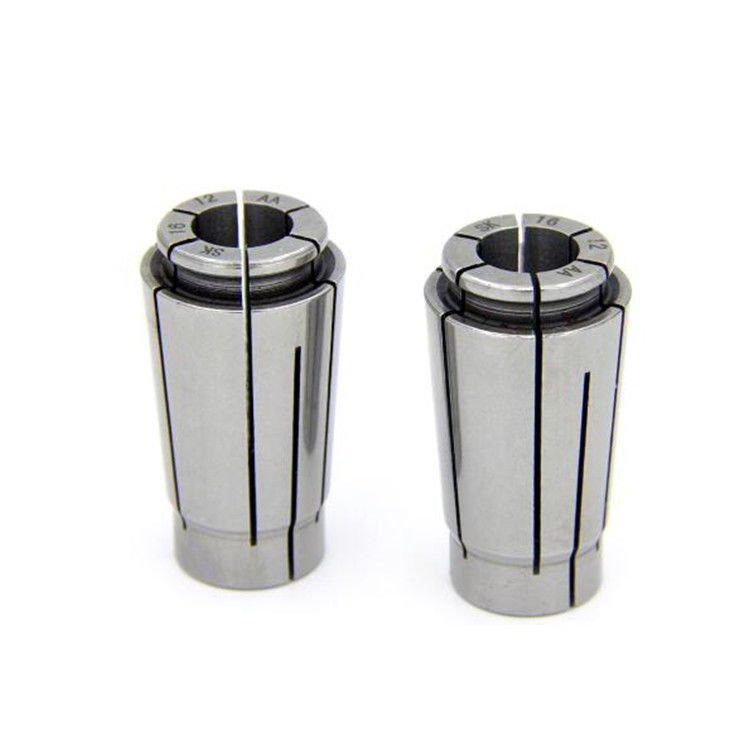

SK10 SK16 SK20 SK25 الربيع SK Slim Collet SK Collet للحامل أداة SK
عقدة التثبيت SK هي نوع من العقدة المستخدمة في آلات طحن CNC. تم تصميمها للحفاظ على أداة القطع في مكانها بشكل آمن أثناء عملية التصنيع.عقدة التشغيل SK لها شكل أسطواني مع شفرة في نهاية واحدة، والذي يتناسب مع محور آلة الطحن. الطرف الآخر من القفل لديه قسم متداول يسمح بسهولة ربط وإزالة أداة القطع.
يستخدم عقدة التشغيل SK آلية عقدة سحب لتشديد وأبقاء أداة القطع في مكانها. عندما يتم تشغيل عقدة السحب ، فإنه يسحب العقدة في الغزل ،الضغط على القفص والقبض على الأداة بقوةهذا يضمن أن الأداة تبقى آمنة في مكانها أثناء عملية الطحن ، ومنع أي انزلاق أو حركة يمكن أن تؤثر على دقة وجودة المعالجة.
يشتهر عقدة التشغيل SK بقوتها العالية ، والتي تسمح بعمليات التصنيع الثقيلة. كما يوفر تركيزًا ممتازًا ،التأكد من أن الأداة موجهة تمامًا مع محور الغزل، مما يؤدي إلى معالجة دقيقة ودقيقة.
بشكل عام ، فإن عقدة التثبيت SK هي نظام موثوق بكفاءة وفعال لعقد الأدوات لآلات طحن CNC ، مما يوفر التثبيت الآمن ومواءمة الأدوات الدقيقة لأداء التصنيع الأمثل.
● مادة الدقة: مادة مستوردة SUJ2
● Sk صلابة الكوليت عالية السرعة: HRC46-50 ؛
● كوليتر الربيع معالجة مشمسة عميقة للغاية ومعالجة الشيخوخة الحرارية في العملية لتحسين الدقة واستقرار الأبعاد.
● زاوية نصف مخروط 4 ° من تصميم SK Collet ، المزيد من قوة التشديد ، تحسين الأداء الزلزالي ؛
●الكوليتات القابضةحامل أدوات SK تم تصميم الرأس على الجزء الأمامي من علبة SK لمنع دخول الغبار والشرائح وإطالة عمر الخدمة.
●الربيع SK Collet، يتم صقل الثقب الداخلي عدة مرات، حتى Ra0.4تأثير المرآة

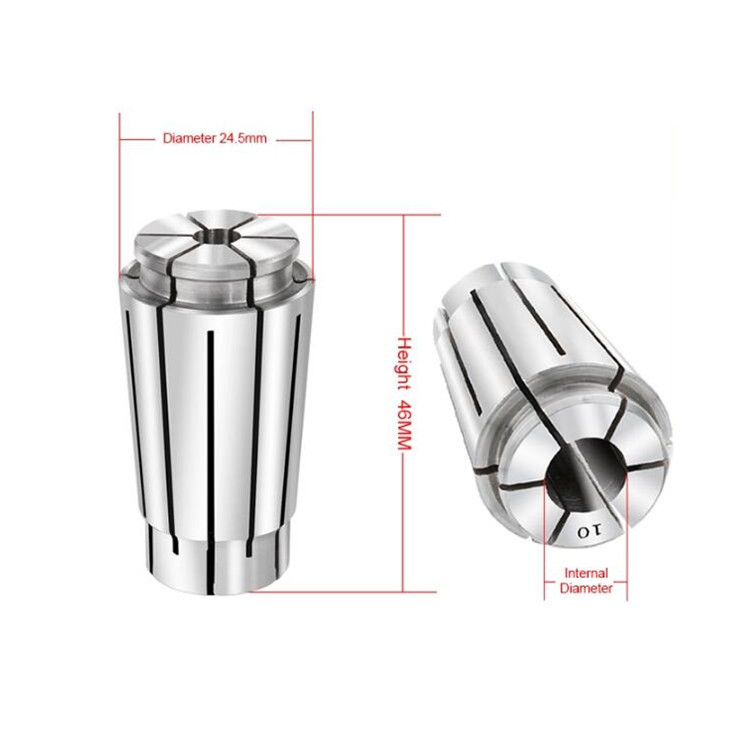

| النموذج | (ل) | 1 | l2 | 3 | د | d1 | d2 | d3 | d4 | d5 |
| SK06 | 25.7 | 17.5 | 4 | 2.4 | 9.26 | 10.5 | 7.5 | 6 | 7.8 | 9.9640 |
| SK10 | 32 | 22 | 5 | 2.5 | 13.7 | 15.6 | 12 | 10 | 12 | 15.0130 |
| SK16 | 46 | 32 | 8 | 2.8 | 21 | 24.6 | 18.8 | 16 | 19 | 29.9390 |
| SK25 | 58 | 43 | 8.5 | 3.6 | 31 | 35.6 | 28.9 | 25.5 | 28.2 | 35.0290 |

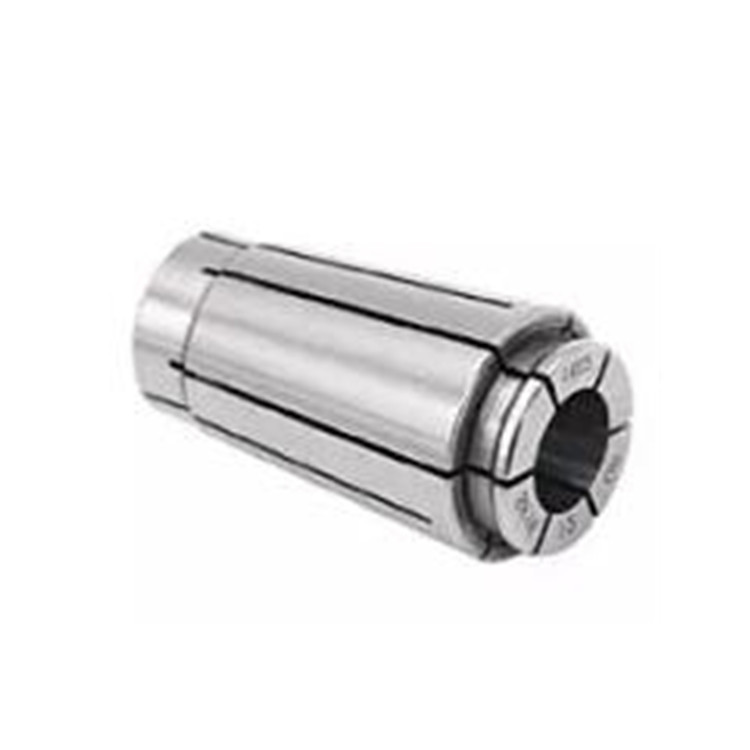

الكوليت SK collet للطحن الدقيق هي نوع من أنظمة عقد الأدوات المستخدمة في آلات الطحن. وهي مصممة للحفاظ بشكل آمن على أدوات القطع مثل المطاحن النهائية والثقوب ،والحواف في محور آلة الطحن.
تتمتع أدوات طحن الدقة SK collet بمنحرف الأرض الدقيق الذي يسمح بمستويات عالية من الدقة والكرار في وضع الأدوات.هذا يضمن أن أداة القطع يتم الاحتفاظ بها بشكل آمن ودقيق في مركز الغزل، مما يؤدي إلى عمليات معالجة دقيقة ومتسقة.
تتوفر هذه الأقواس بأحجام مختلفة لاستيعاب قطرات مختلفة من ساق الأدوات. عادة ما يكون لها نطاق تشبيك من 0.5 مم إلى 25 مم ، مما يسمح باستخدام مجموعة واسعة من أحجام الأدوات.
تشتهر أدوات طحن الدقة SK collet بقوتها الممتازة على القبض ، مما يساعد على منع انزلاق الأدوات أثناء عمليات التصنيع الثقيلة.هذا يضمن أن أداة القطع تبقى آمنة في مكانهايسمح بإزالة المعادن بكفاءة ودقة.
بشكل عام ، تعد طوابق طحن دقة SK Collet خيارًا شائعًا للعديد من تطبيقات التصنيع بسبب دقةها العالية وموثوقيتها وفعالية استخدامها.
