| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10 |
| الأسعار: | USD 1-5/PCS |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 3 أيام |
| شروط الدفع: | L / C ، D / A ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| التطبيق: | الات | اللون: | فضة |
|---|---|---|---|
| درجة: | 4.8 | نوع الرأس: | رأس عرافة |
| الـ MOQ: | جهاز كمبيوتر شخصى 1000 | المواد: | الفولاذ |
| اسم المنتج: | لقط المكسرات | شكل: | سداسي الزوايا |
| الحجم: | M3-M20 | معيار: | DIN |
| المعالجة السطحية: | مطلي بالزنك | نوع موضوع: | قياس |
| استخدام: | قطع | ||
| إبراز: | حامل الأدوات ER20 جوزة الكوليت,هيكساجون ER32 كولييت نوت,هيكساجون ER25 كوليوت نوت,Hexagon ER32 Collet Nut,Hexagon ER25 Collet Nut |
||

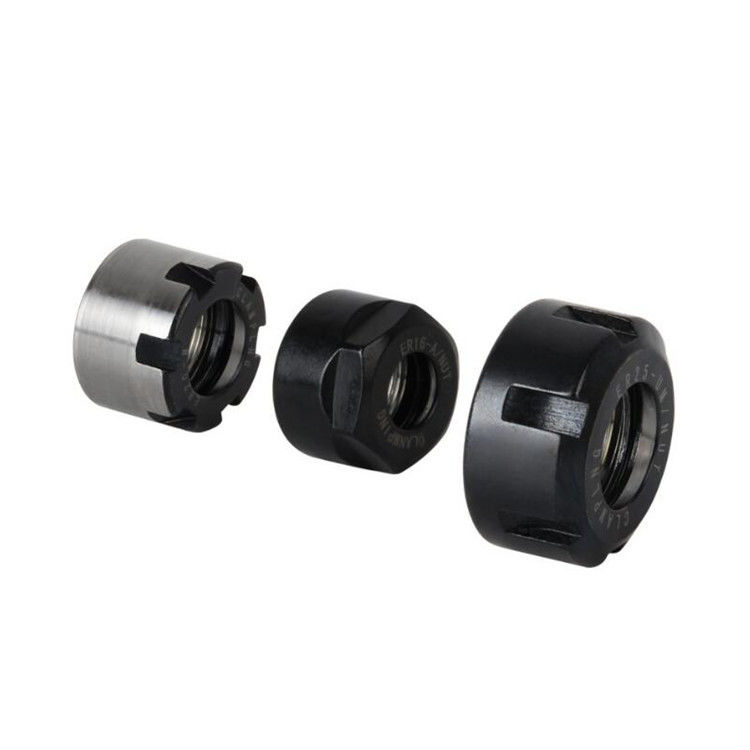

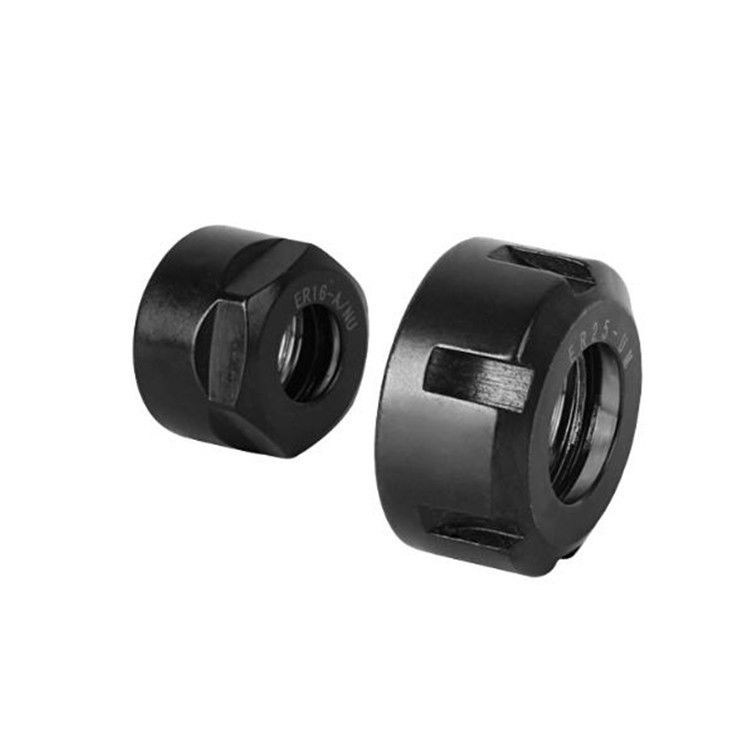

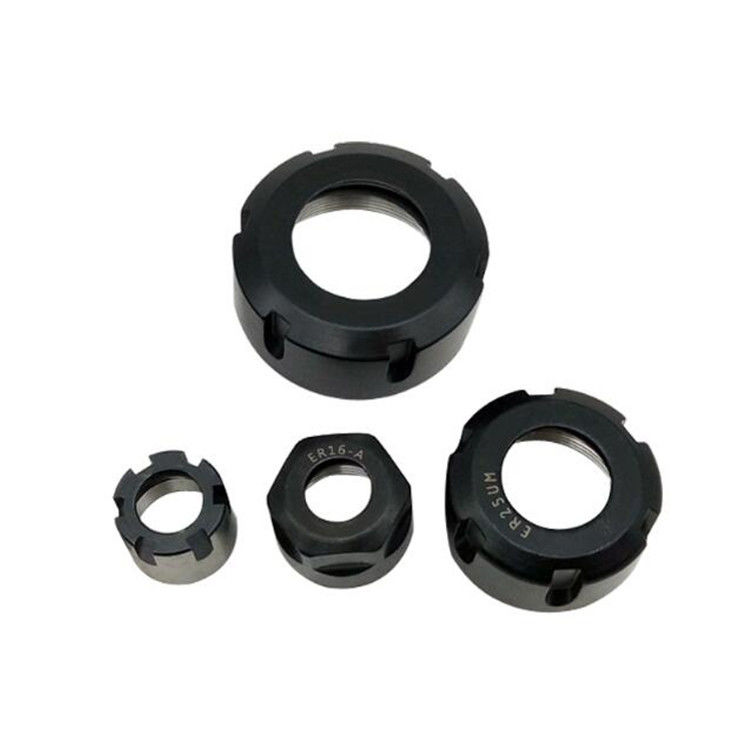

ER20-A للحفاظ على أدوات المكسرات ER المكسرات لضغط ER Collet
المكسرات ER هي نوع من المكسرات المستخدمة لربط عقدة ER في مكانها. تستخدم عقدات ER عادة في آلات الطحن والدورات وأدوات التصنيع الأخرى للحفاظ على أدوات القطع أو قطع العمل بشكل آمن.
يتم ربط محار ER بالخيوط وتشديدها للحفاظ على الأداة أو قطعة العمل بشكل آمن. عادة ما يكون له شكل مستطيل ،يسمح بسهولة تشديدها أو تخفيفها بمفتاح أجنبي أو مفتاح.
المكسرات ER متوفرة بأحجام مختلفة لتتناسب مع حجم الكوليت ER المقابلة.وهي مصنوعة من مواد عالية الجودة مثل الصلب أو الفولاذ المقاوم للصدأ لضمان المتانة والاستقرار أثناء عمليات المعالجة.
عند استخدام محار ER ، من المهم التأكد من أنه يتم تشغيله بشكل صحيح لمنع أي انزلاق أو حركة للقبضة.هذا سوف يساعد على الحفاظ على الدقة والدقة في عملية التصنيع.
بشكل عام ، تعد محار ER عنصرًا أساسيًا في ضغط قفل ER ، مما يوفر قبضة آمنة وموثوقة لأدوات القطع أو قطع العمل أثناء عمليات المعالجة.
ER20A Hex Nut ER clamping Nut ، وظيفة القفل الذاتي لمشبك البرميل تضمن أن مشبك البرميل لن يسقط أثناء التثبيت. مصممة خصيصًا للآلات عالية السرعة ،التوازن الجيدالمعالجة الخاصة المضادة للتآكل تقلل من الاحتكاك بين المقبض والمكسرة ، وتحسن إلى حد كبير قوة المقبض ، ولديها القدرة على حجب الملوثات.
1مواد المكسرات: 42Crmo؛ 20CrMnTi
2.ER صلابة المكسرات: HRC50-53
3. ER20A المكسرة لحامل أداة CNC الدقة: الفئة (8 ميكرون) ، الفئة AA (5 ميكرون)
4.ER نموذج المكسرات: A، M، UM/RD، KM/RD
5يتم استخدام المعالجة الكريوجينية ومعالجة الشيخوخة الحرارية في العملية لتحسين الدقة والاستقرار الأبعاد.
6يتم معالجة الخيط والسطح الميل 30 درجة مرة واحدة. درجة التسامح من الخيط هي 4H ، ويتم اختبار الدقة تدريجيا.
7الموازنة الديناميكية المحددة مسبقاً G2.50000/25000/30000 RPM
8معالجة طبقة السطح، تحسين صلابة السطح، مقاومة الارتداء، تحسين النظافة، مقاومة أفضل للصدأ والتآكل، دقة أكثر استقرارا، سطح أكثر سلاسة، شعور أكثر راحة،مظهر أجمل
| النوع | النموذج | D ((ملم) | L ((ملم) | م | وتر ((كيلوغرام) |
| أ | ER11-A | 19 | 11.3 | M14*075 | 0.005 |
| ER16-A | 28 | 17.5 | M22*1.5 | 0.01 | |
| ER20-A | 35 | 19 | M25*1.5 | 0.05 | |
| م | ER8-M | 12 | 12 | M10*0.75 | 0.005 |
| ER11-M | 16 |
|
M13*0.75 | 0.01 | |
| ER16-M | 22 | 18 | M19*1 | 0.05 | |
| ER20-M | 28 | 18 | M24*1 | 0.6 | |
| ER25-M | 35 | 20 | M30*1 | 0.08 | |

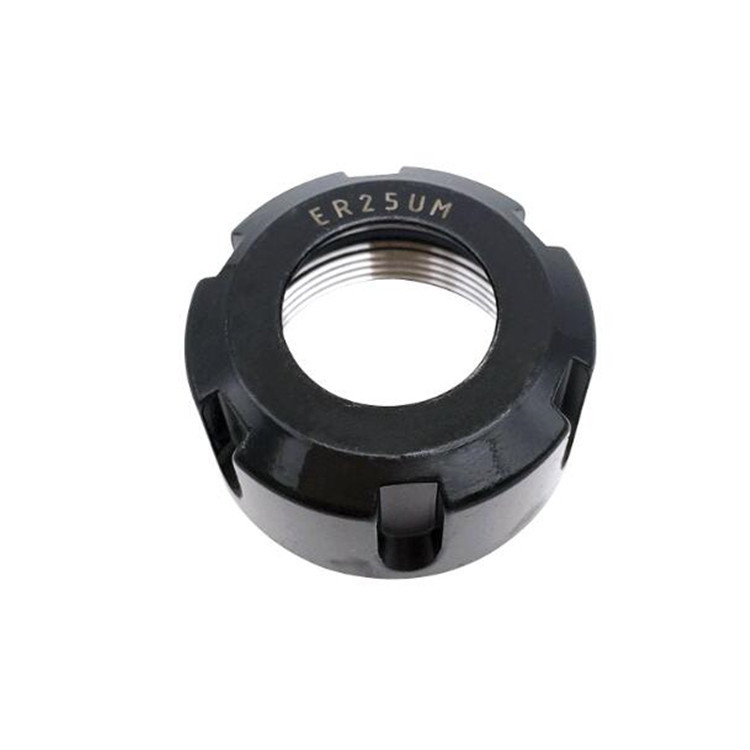

| امم | ER25-UM | 42 | 20 | M32*1.5 | 0.14 |
| ER32-UM | 50 | 22.5 | M40*1.5 | 0.2 | |
| ER40-UM | 63 | 25.5 | M50*1.5 | 0.3 | |
| ER50-UM | 78 | 35.5 | M64*2 | 0.5 |
