| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | BT30، BT40، BT50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1-2/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | المواد: | 20CrMnTi; |
|---|---|---|---|
| صلابة: | 54-57HRC؛ | سحب نوع مسمار: | مسمار سحب باستخدام الحاسب الآلي |
| المعالجة السطحية: | أكسيد الأسود | حجم الخيط: | م 12 |
| الوزن: | 0.1 كجم | ||
| إبراز: | 57HRC BT سحب الدبابيس,54HRC BT سحب الدبابيس,أكسيد أسود سطح سحب ستود,54HRC BT Pull Stud,Black Oxide Surface Pull Stud |
||

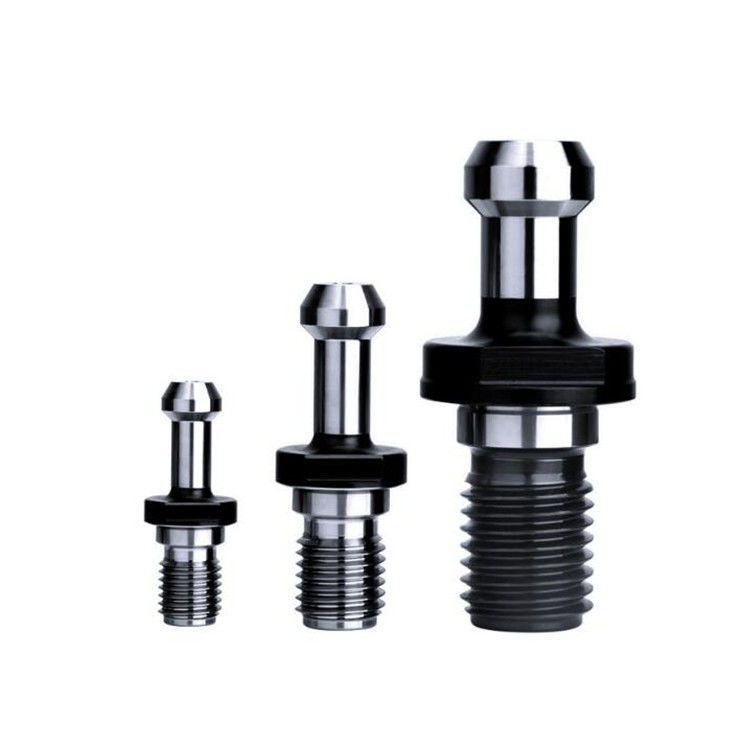

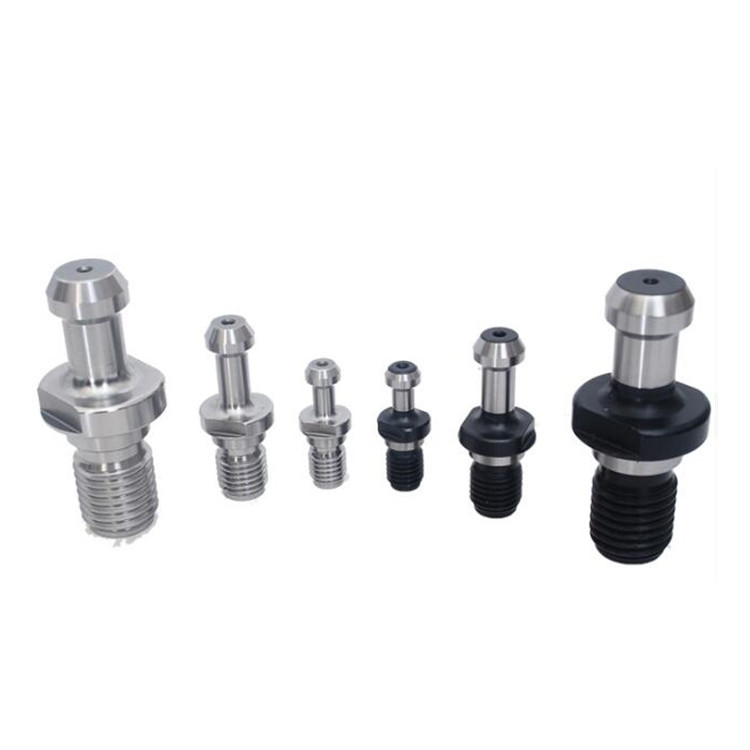

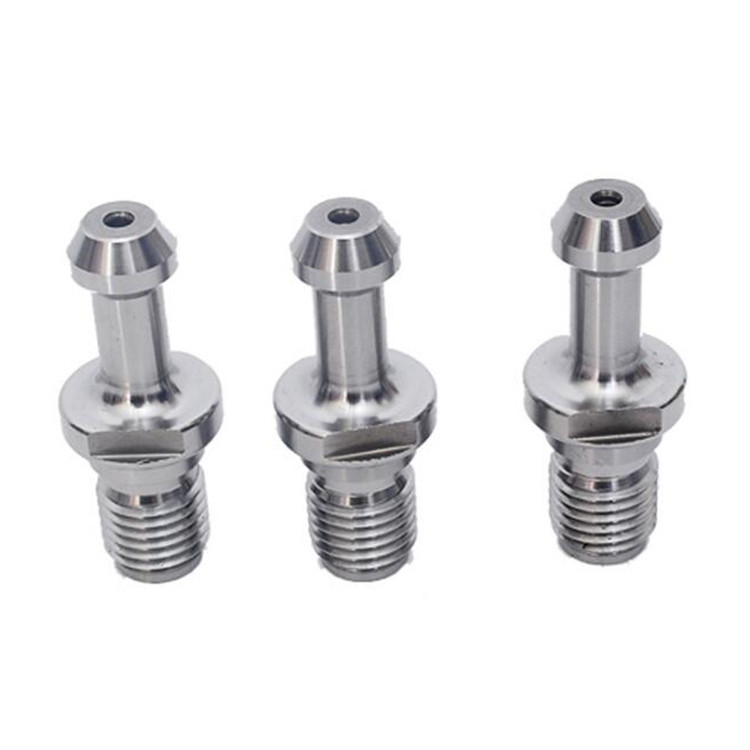

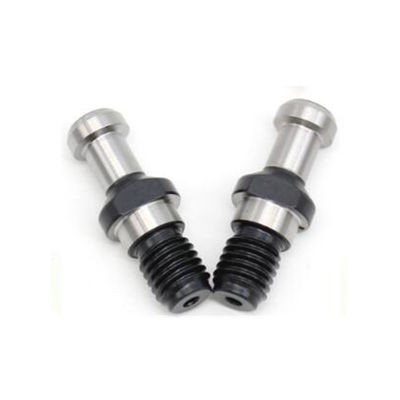

أدوات الآلات الحاسوبية الحاسوبية لوازم أدوات الآلات BT Pull Stud
45 60 90 درجة BT سحب الدبابيس،سحب الدبابيس cnc من حامل الأداة مشدودة. عند تغيير الأداة، يجب أن يكون حامل الأداة فضفاضة.آلية التشديد التلقائية من الأداة داخل الغزل هو آلية خاصة من مركز معالجة أدوات الآلة CNC. يظهر الرسم هيكل محور مركز التصنيع. يمكن تحميل القطع وتفريغها تلقائيًا على المحور وتثبيتها تلقائيًا.مبدأ العمل هو كما يلي: عندما يتم تحميل القطع 2 في فتحة الغزل ، يتم إرسال دبوس السحب 3 في الجزء الخلفي من المقبض إلى الجزء الأمامي من عصا سحب الغزل.يتم تشديد القطع بواسطة مخلب مرن.
BT أدوات سحب 45 درجة: يتم توصيل نهاية واحدة من أدوات سحب CNC مع قاطع آلة الآلة ، ويتم توصيل الطرف الآخر مع حامل الأدوات ،الجزء د يتم تقطيعها وفقا لدرجة عجلة أداة الآلة، والجزء G لديه خيوط ومقبض سكين لتشديد. من خلال القوة المحورية المنقولة من قبل عصا سحب CNC ، ومفصل عصا السحب ومدفوع سحب CNC ، يتم تشديد حامل الأداة.عند تغيير الأداةعندما يتم تثبيت محرك سحب CNC على فولاذ آلة آلة شائعة أو آلة آلة التحكم العددي،يتم توصيل مفصل قوس جسم العصا مع الطرف الأمامي من هيكل عصا السحبيتم توصيل مفصل المسمار من محرك سحب CNC مع فتحة المسمار الداخلية لحامل الأدوات التي تمتد إلى فتحة الغزل ،وبالتالي تحقيق استخدام حامل الأداة على آلة أداة مشتركة والآلة الآلية التحكم العددييمكن استخدام حامل الأدوات ليس فقط في مراكز التصنيع، ولكن أيضا في أدوات الآلة الشائعة وأدوات الآلة CNC، مما يحسن من العالمية من حامل الأدوات ويقلل من تكلفة الإنتاج.
BT طوق السحب
1بعد المعالجة الحرارية، ومن ثم التخفيف، والتنظيف، وتعزيز، سحب المسمار خارج بقوة، ليس من السهل لكسر.
2استخدام مواد صلبة مرنة.
3. BT شفرة قطعة قشرة مخروطية: 30، 50، 40
4قطعة طحن مناسبة: 13mm-50mm
5. الدقة أقل من 0.01mm توازن 8000rpm. يمكن أيضًا صنع دقة عالية وفقًا لمتطلباتك. (g6.3 / 12000rpm ، G2.5 / 20000) صلابة 48-55hrc.
6. مناسبة لسحب العصا مع قرص قطعة الطحن مطلوب أيضا.
| النموذج | د | D1 | D2 | م | (ل) | L1 | L2 | هـ | H1 |
| BT2 ملفات | 12.50 | 7 | 11 | M12 | 43 | 23 | 18 | 5 | 2.5 |
| BT2 ملفات | 17.00 | 10 | 15 | الـ M16 | 60 | 35 | 28 | 6 | 3 |
| BT2 ملفات | 25.00 | 17 | 23 | M24 | 85 | 45 | 35 | 10 | 5 |
BT50 pull stud هو نوع من حاملات الأدوات المستخدمة في أدوات الآلات CNC (تحكم رقمي بالحاسوب). تم تصميمها للحفاظ على أداة القطع في مكانها بشكل آمن أثناء عمليات المعالجة.
تم تصميم محرك سحب BT50 خصيصًا ليتلاءم مع مسمار متعرج BT50 ، وهو نوع شائع من المواسير المستخدمة في العديد من أدوات الآلات CNC. يتم إدخال محرك السحب في مسمار المواسير ،ويستخدم مقبض الاحتفاظ لتثبيته في مكانه.
يحتوي سد السحب على نهاية متداخلة تسمح بتركيب أداة القطع. يتم توحيد حجم الخيوط وموقعها لضمان التوافق مع أنواع مختلفة من أدوات القطع.
تشتهر بطاقة BT50 بالقوة العالية للضغط ، والتي تساعد على منع انزلاق الأداة أثناء عمليات التصنيع الثقيلة. يتم استخدامها بشكل شائع في التطبيقات التي تتطلب قوى قطع عالية ،مثل الطحن، الحفر، والنقر.
بشكل عام ، فإن محرك سحب BT50 هو عنصر أساسي في أدوات الماكينة CNC ، لأنه يضمن استقرار ودقة أداة القطع أثناء عمليات المعالجة.
