| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | نطاق لقط: | 1-26 ملم |
|---|---|---|---|
| اللون: | فضة | مدى القبضة: | 1-26 ملم |
| صلابة: | HRC50-52 | المواد: | 65 مليون |
| الحزمة: | صندوق بلاستيكي | ينفد من: | 0.005 مم |
| الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 | خشونة السطح: | RA0.8 |
| المعالجة السطحية: | أكسدة | تفتق: | 0.005 مم |
| النوع: | إي آر كوليه | الوزن: | 0.04 كجم |
| إبراز: | المياه المختومة المبردة طوق الطوارئ,القضيب الختم الطوارئ,المبرد بالماء ER20 Collet,Groove Sealing ER Collet,Water Coolant ER20 Collet |
||

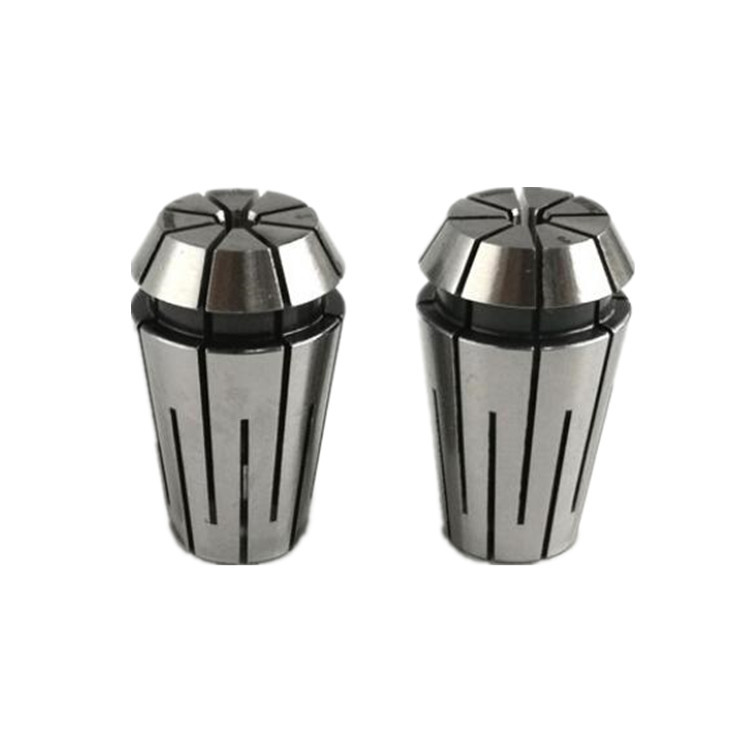

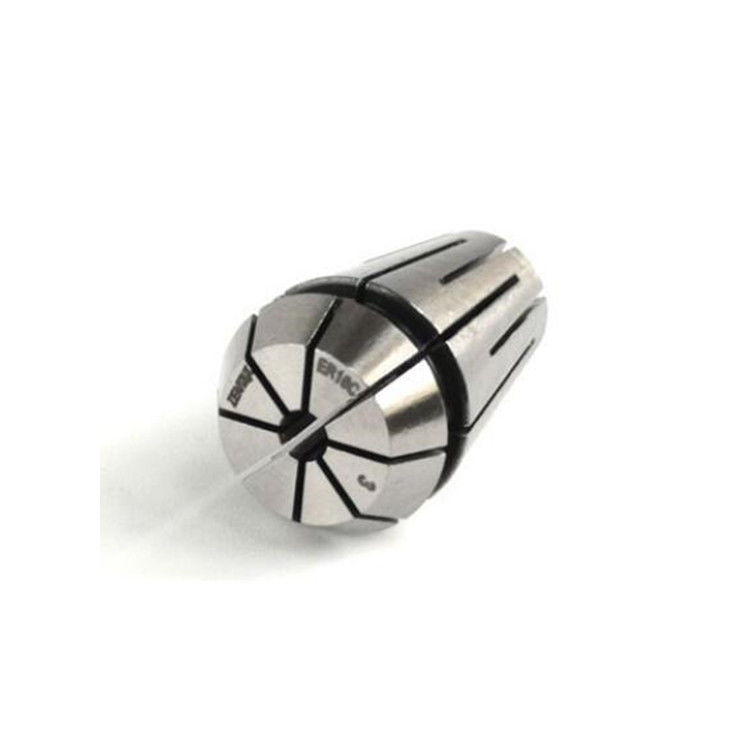

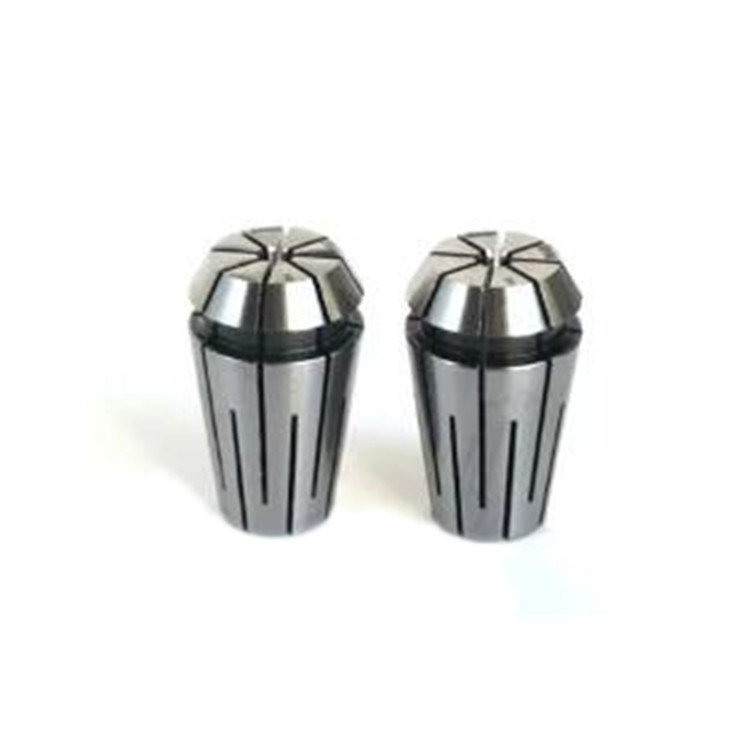

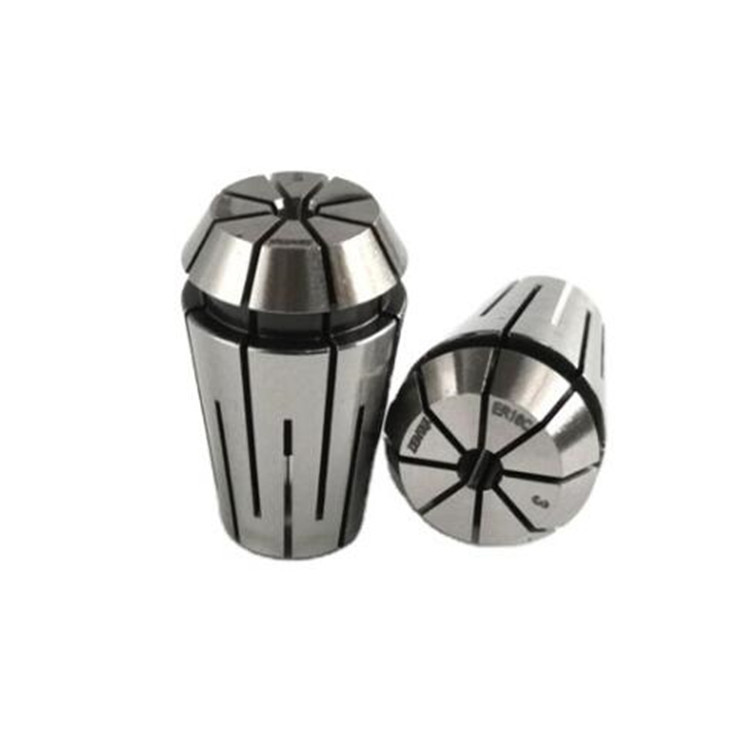

دقة عالية ER مغلقة المياه المبردة الكوليت للخندق الختم
دقة عالية ER مغلقة المياه المبردة القفل،قفل الربيع الاختلافات في استخدام الصخور للوصول حول الختم
O ميزة المياه المركزية تنطبق فقط على المجلدات التي تحتوي على أداة فتحة المياه، يمكن أن تتحمل ضغط المياه 7Mpa يمكن تخصيص الثقوب غير القياسية.
مقدمة المنتج
اسم المنتج: ER / C عالية الدقة عالية العمر مشبك غطاء
المواد: اليابان المستوردة SUJ2، 42CrMo
صلابة المنتج: 46-50HRC
خشونة السطح: Ra0.4
نوع القفل: ER11C، ER16C، ER20C، ER25C، ER32C، ER40C، ER50C
مظهر القفل: طلاء خفيف (ضد التآكل ، مقاومة الاحتكاك ، عدد النظافة ، الدقة والاستقرار ، سطح ناعم ، شعور بالراحة ، مظهر أجمل)
دقة العقدة: 0.005mm، 0.008mm
عند الطلب، يرجى الإشارة إلى درجة الدقة
تحديد دقة عالية ER مغلقة Collet تثبيت
1. قم بتثبيت خروط عقدة الربيع في الدائرة الغريبة من المكسرة ، ادفع عقدة الربيع في الاتجاه المشار إليه بالسهم حتى تسمع النقر ،مما يعني أن عقدة الربيع قد تم تثبيتها في مكانها.
2. ثم تثبيت الكوليت الربيع على الدعاية وتأكد من أن الأداة مثبتة في مكانها
3. قم بتثبيت المكسر على المقبض وقفلها بمفتاح (من المستحسن استخدام مفتاح العزم لتشديد المكسر)
تفكيك
بعد إزالة المحار من حامل الأدوات، سحب حامل الأدوات،ادفعها الى الداخل من الجزء الامامي من الكوليت الربيع والضغط عليها الى الاسفل ضد الجزء السفلي من الدائرة الغريبة في نفس الوقت، ودفع عقدة الربيع على الشمال حتى يتم تفكيك عقدة الربيع والمكسرة
طوق الختم ER هو نوع من طوق الختم المستخدم في عمليات التصنيع للحفاظ على قطعة العمل أو أداة في مكانها بأمان.وهي مصممة مع ميزة الختم التي تساعد على منع سائل التبريد أو سوائل أخرى من الدخول إلى القفل وتؤثر على عملية التصنيع.
تتكون آلية الختم من غطاء الختم ER عادةً من أغطية مطاطية أو مطاطية مدمجة في تصميم الغطاء.هذه الأختام تخلق حاجز بين القفل والبيئة الخارجيةيمنع دخول السوائل
يتم استخدام طوابق الختم ER بشكل شائع في الصناعات مثل السيارات والطيران والفضاء والطب ، حيث تكون المعالجة الدقيقة ومراقبة المبردات أمرًا بالغ الأهمية.أنها توفر حلًا موثوقًا للحفاظ على بيئة تصنيع نظيفة ومتحكم فيها، مما يقلل من خطر التلوث ويحسن دقة وفعالية التصنيع بشكل عام.
بالإضافة إلى ميزة الختم ، توفر طوابق الختم ER أيضًا مزايا قوة التشبث العالية ، وقدرة تغيير الأدوات بسرعة ، والتوافق مع مجموعة واسعة من أحجام الأدوات.فهي متوفرة في مختلف الأحجام والتكوينات لتناسب متطلبات التصنيع مختلفة.
| النموذج | د | (ل) | نطاق التثبيت | Wt ((KG) |
| ERS16 | 17 | 27.5 | 3-10 | 0.03 |
| ERS20 | 21 | 31.5 | 3-13 | 0.04 |
| ERS25 | 26 | 34 | 3-16 | 0.06 |
| ERS32 | 33 | 40 | 3-20 | 0.1 |
| ERS40 | 41 | 46 | 3-26 | 0.25 |
