| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | طاحونة (تشاك) (إر كوليت),طحن تشاك كوليت ER11,ER Collet ER11,Milling Chuck Collet ER11,ER Collet ER11 |
||
ER Collet للطحن Chuck ER11 Collet ، 1.0-7.0mm ، مصراع دقة عالية

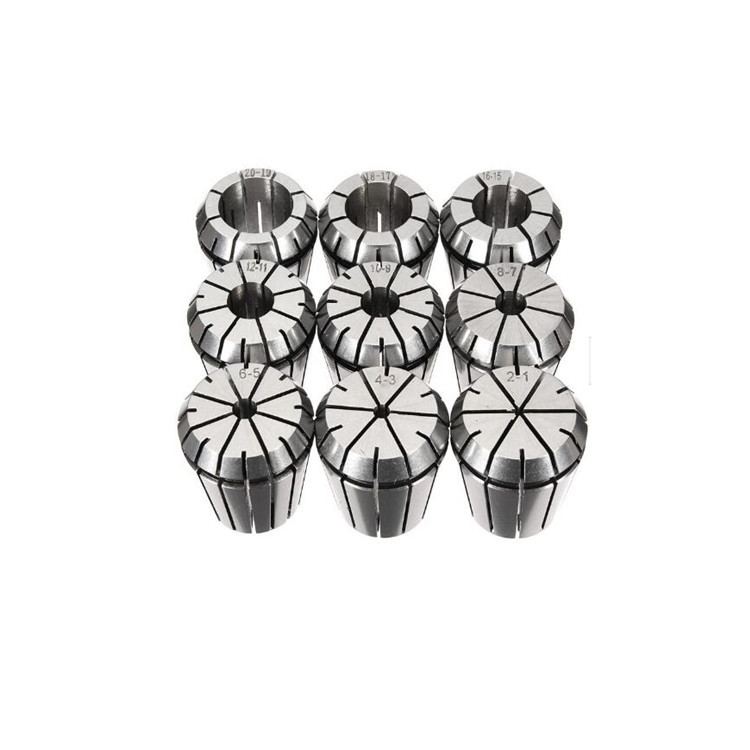

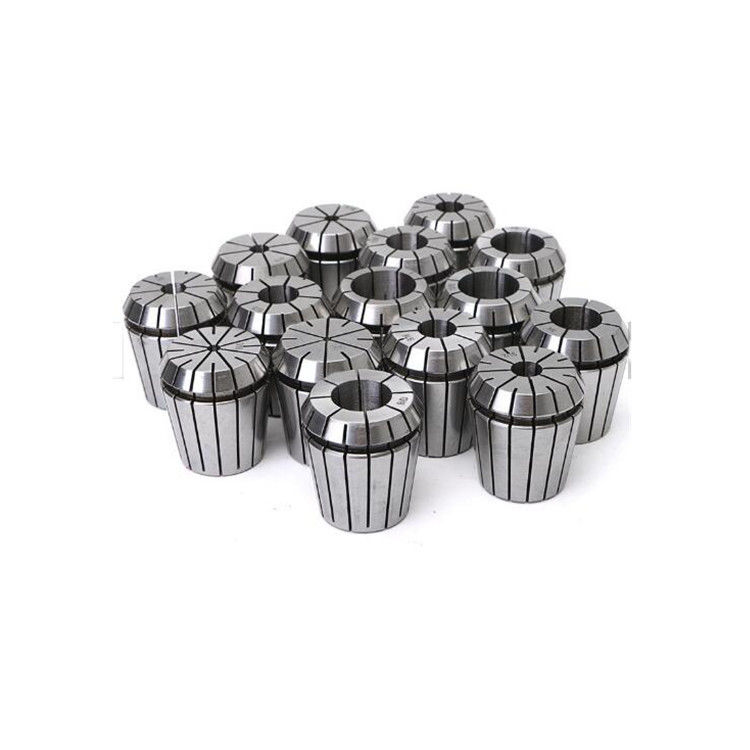

ER Collet للطحن Chuck،التشديد بدقة عالية 1-16mm CNC ER20 ER25 الربيع ER Collet مصنوع من مادة عالية الجودة 65Mn ، بقسوة HRC45-48.نحن ننتج جميع الأحجام من 1mm-20mm ER32، ومجموعة كاملة من ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 الكولات. لقد صدرت إلى البلدان المضحكة، وإنشاء علاقة تعاون جيدة. الدقة هي من 0.005mm إلى 0.015 للإشارةنحن أيضاً ننتج أنواع من ملحقات أدوات الآلات الحاسوبية بما في ذلك أدوات القيود، أدوات السحب، مقبض الاحتفاظ.
إير كوليت، إير 16 كوليت، إير 20 كوليت، الدقة إير كوليت سلسلة طحن تشاك - إير كوليت
1) مصنوع من الصلب المرن الخاص تحت معالجة حرارية ممتازة وعملية طحن دقيقة.
2) يمكن لهذا القلم أن يضغط على مقاس معياري معين وحجمه التالي.
3) ثلاثة دقة:0.005ملم، 0.01ملم، 0.015ملم
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||

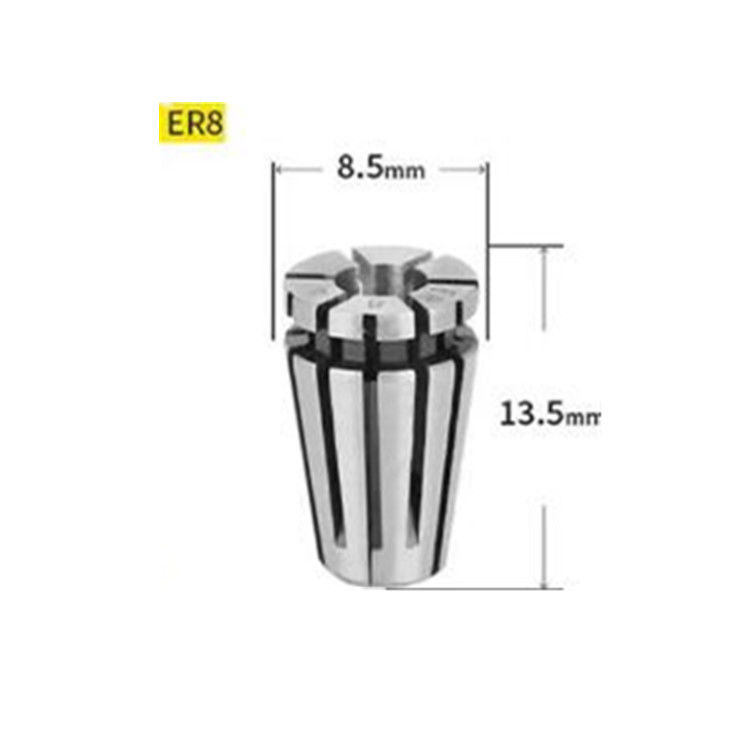

| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||

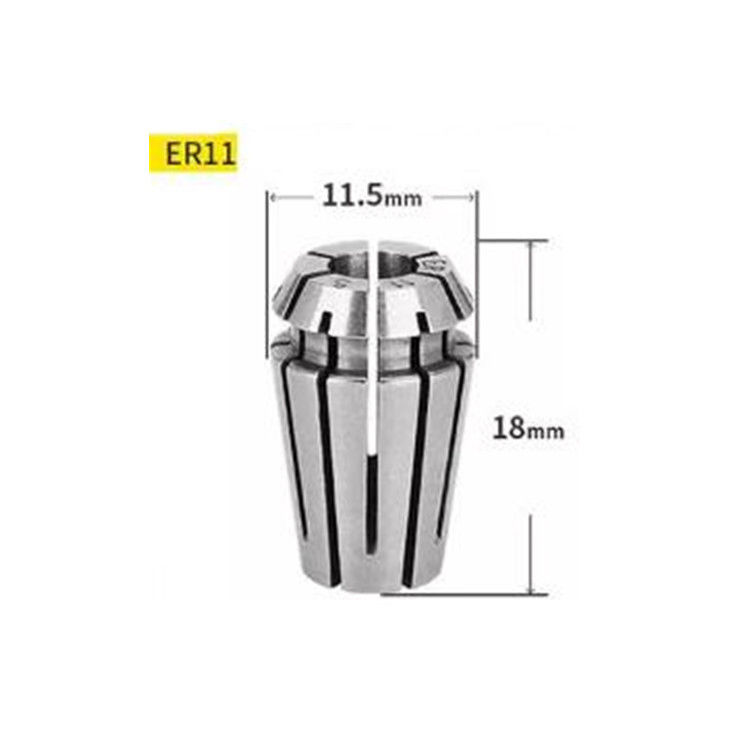

| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
عقدة ER هي نوع من العقدة التي تستخدم عادةً في أدوات الطحن. إنها غلاف معدني أسطواني مع سطح داخلي مخفف يتوسع عند الضغط ،إمساك الأداة أو القطعة بشكل آمنتم تصميم أدوات ER للاحتفاظ بأدوات الشفرة المستديرة ، مثل المطاحن النهائية والثقوب والطواحين ، في طواحين الطحن.
يستخدم نظام ER collet على نطاق واسع في تطبيقات الطحن بسبب تنوعه ودقة. فإنه يسمح بتغيير الأدوات بسرعة ويوفر تركيزية جيدة ، مما يضمن معالجة دقيقة.أجهزة الطوارئ تأتي بأحجام مختلفة، يشار إليها برقم مثل ER16 ، ER32 ، أو ER40 ، والذي يشير إلى أقصى قطر للأدوات يمكن أن يحمل.
لاستخدام عقدة ER في طاحونة الطحن ، يتم إدخال العقدة في العقدة وتشديدها باستخدام محار العقدة.ثم يتم إدخال الأداة أو قطعة العمل في الكوليت وتأمينها عن طريق تشديد المكسرة أكثرهذا يخلق قبضة قوية على الأداة، مما يمنع الانزلاق أثناء عمليات التصنيع.
بشكل عام، ER الكوليت هي خيار شعبية للشوك طحن بسبب موثوقيتها، وسهولة الاستخدام، والقدرة على الاحتفاظ معمن حجم الأدوات.
