| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | ER25 الدقة الكوليت,0.008ملم الدقة الكوليت,(إير 25 كوليت),0.008mm Precision Collet,Boring ER25 Collet |
||

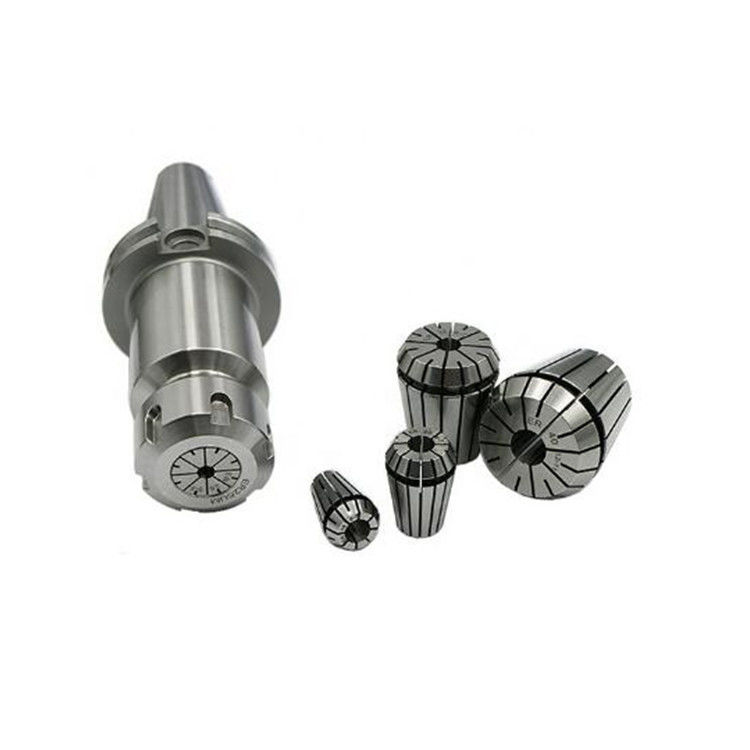

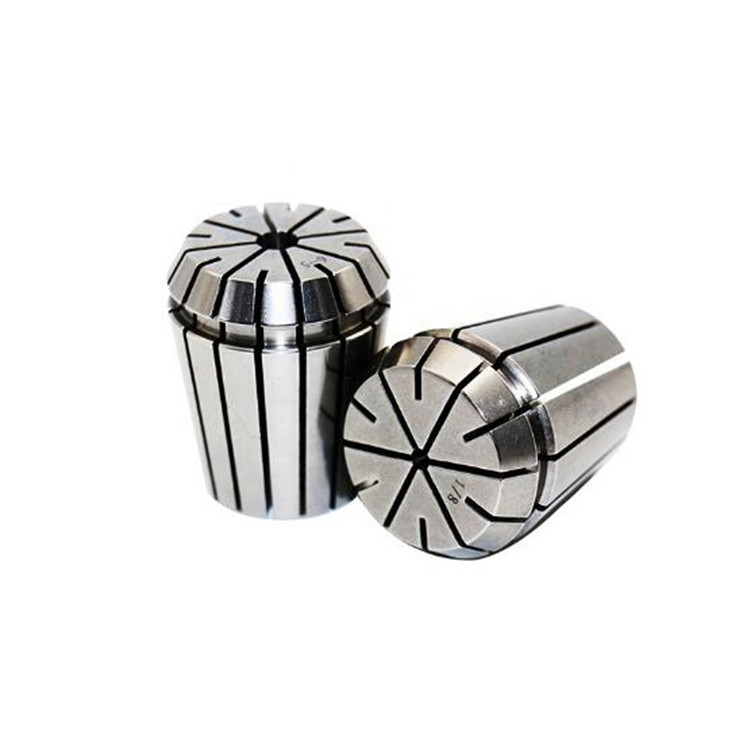

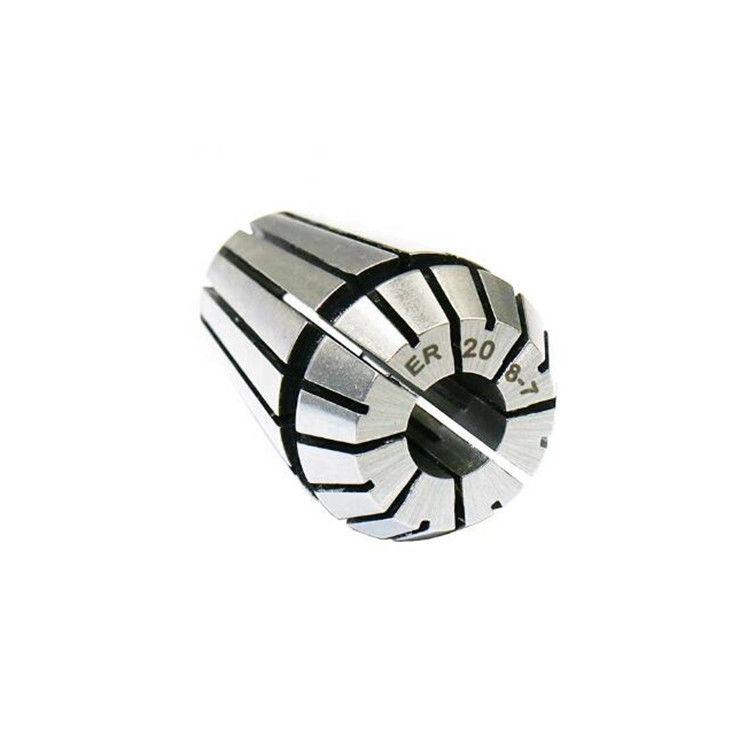

ER25 الدقة الكوليت مع 0.008mm الدقة للطحن، الحفر، الحفر
إير كولت مع دقة 0.008MM،إير كولت القياسية هي أداة التشغيل الأكثر استخداما في العالم.الـ ER Collet مثالية للعديد من تطبيقات التصنيع بما في ذلك الحفر، طحن، طحن، طحن و طحن
(بريسين كوليت) معلومات أساسية
نموذج ER Collet رقم: ER8,ER11,ER16,ER20,ER25,ER32,ER40
تطبيق المكعب الربيعي: آلة الطحن ، آلة الحفر ، آلة الحفر
طلاء الدقة: غير مغلف
معيار الجودة: DIN6499b
رقم النموذج: Er Collet
استخدام الدقة Er Collet: الطحن / الحفر / الحفر
حزمة النقل ER Collet: الداخلية مع صندوق بلاستيكي ، الخارجية مع الكرتونات
| النوع | مدى التثبيت | د | d1 | d2 | (ل) | 1 | l2 | 3 | الوزن ((كغ) |
| ER8 | 0.5-50 | 8.5 | 8 | 6.5 | 13.5 | 10.8 | 2.98 | 1.5 | 0.01 |
| ER11 | 0.5-70 | 11.5 | 11 | 9.5 | 18 | 13.5 | 3.8 | 2.5 | 0.01 |
| ER16 | 0.5 إلى 100 | 17 | 16 | 13.8 | 27.5 | 20.8 | 6.26 | 4 | 0.03 |
| ER20 | 1.0-130 | 21 | 20 | 17.4 | 31.5 | 23.9 | 6.36 | 4.8 | 0.04 |
| ER25 | 1.0-160 | 26 | 25 | 22 | 34 | 25.9 | 6.66 | 5 | 0.06 |
| ER32 | 2.0-20.0 | 33 | 32 | 29.2 | 40 | 30.9 | 7.16 | 5.5 | 0.1 |
| ER40 | 3.0-26.0 | 41 | 40 | 36.2 | 46 | 34.9 | 7.66 | 7 | 0.25 |
| ER50 | 6.0-340 | 52 | 50 | 46 | 60 | 46 | 13.4 | 8.5 | 0.45 |
| ER11 | 3.175 | ||||||||
| ER16 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/105 | ||||||||
| ER20 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14 | ||||||||
| ER25 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5 | ||||||||
| ER32 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5/16.5/17.5/18.5/19.5/20.5 | ||||||||
| ER40 | 3.175/.5/2.5/3.5/4.5/5.5/5.5/6.5/7.5/8.5/9.5/10.5/11.5/12.5/13.5/14.5/15.5/16.5/17.5/18.5/19.5/20.5/21.5/22.5/23.5/24.5 | ||||||||
1) تدفق من طقم الطوارئ لدينا هي في حدود 0.005mm-0.015mm
2) ER8، ER11، ER16، ER20، ER25، ER32، ER40 و ER50
3) مصنوع من الصلب عالي الجودة:65Mn
4)ER تعبئة الكوليت: التعبئة الداخلية هي بلاستيكية أو ورقية، والتعبئة الخارجية هي الكرتون.
5) نحن عادة ما نقدم نوعين من الدقة: الأول دقة 0.008mm، الثاني دقة 0.015mm. أعلى دقة هي 0.005mm.
6) التفتيش: 100٪ التفتيش الكوليت.
عقدة ER بدقة 0.008mm تعني أن العقدة يمكن أن تحتفظ بأمان بأداة أو قطعة العمل بدقة 0.008mm.هذا المستوى من الدقة يضمن أن الأداة أو قطعة العمل يتم الاحتفاظ بها بإحكام ودقة، مما يقلل من أي أخطاء محتملة أو عدم دقة في عمليات التصنيع أو القطع. تستخدم عدة طوابق ER في التصنيع بالوحدة الحاسوبية وغيرها من عمليات التصنيع الدقيقة.
يتم استخدام الكولات الربيعية التي تتوافق مع معيار DIN 6499 على نطاق واسع في صناعة معالجة المعادن لعمليات معالجة مختلفة ، بما في ذلك الحفر والطحن والطحن.فهي متوافقة مع أدوات الآلات التي لديها تصميم محول مماثل ويمكن استبدالها داخل نطاق الحجم المحدد.
