| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | حامل أدوات آلة الطحن ER32 Collet,مجموعة ER32 كولت تشاك,حامل الأدوات ER32 Collet,ER32 Collet Chuck Set,Tool Holder ER32 Collet |
||

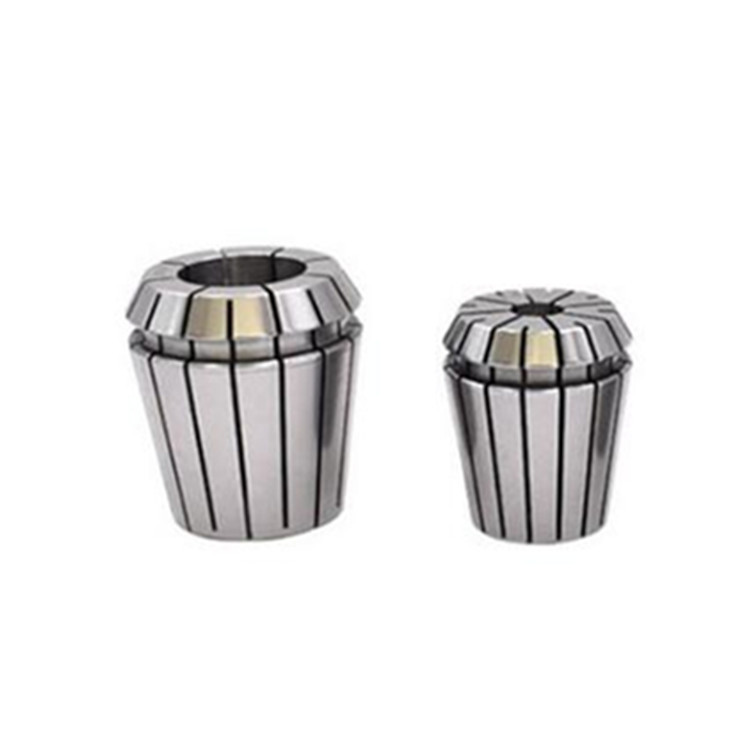

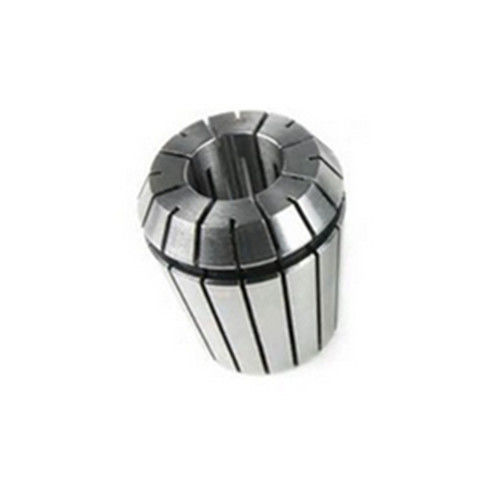

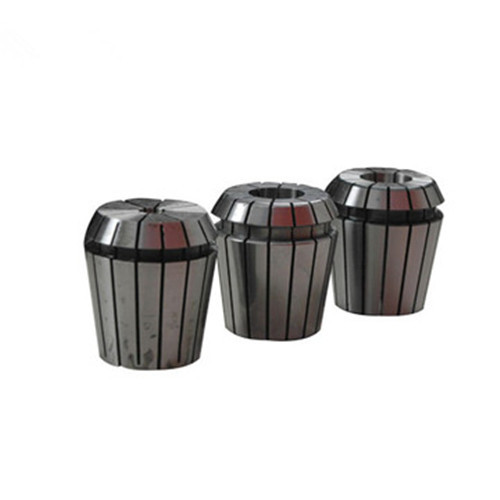

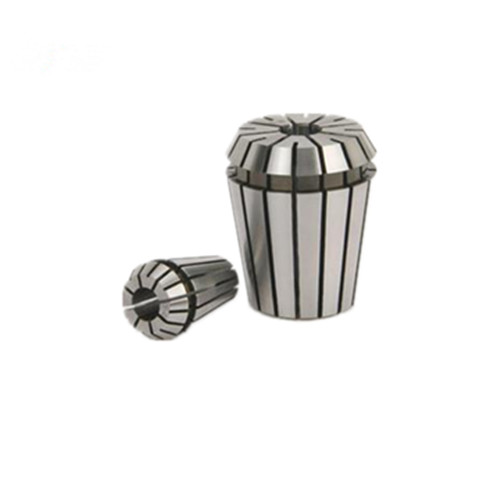

مجموعة ER32 من أدوات طحن الكوليت عالية الدقة
الكوليتات ER عالية الدقة ، المعروفة أيضًا باسم الكوليت الرباعي ، مثبتة على آلة طحن الحفر ، حفر وفرش الطحن ، وظيفتها هي إصلاح قطعة الحفر أو السكين.السترة المرنة هي الأكثر استخداماً حالياًأدائها المستقر، ودقة عالية من قبل غالبية الشركات المصنعة الثقة. جميع المنتجات هي طحن الدقة، وفقا لمواصفات المانية دين 6499 التصنيع الدقة.
الملف هو نوع من جهاز القفل للحفاظ على الأداة أو قطعة العمل ، والتي تستخدم عادة في آلة الحفر والطحن ومركز التصنيع.حدد نوعية ملمس السحب بعد التعرف على التيتانيوم هاويتم سحب مشبك نوع السحب بعد وضع الكائن في مكانه ، ويتم سحب جزء الشبكة إلى الوراء لجعل مشبك الشبكة.نوع دفع إلى الأمام هو نقل قطعة العمل إلى الأمامفي السوق الصناعية الحالية استخدمت مادة الملف: 65Mn.هو نوع من المقبض على شكل أنبوب يستخدم لتثبيت حفرة أو القطع الطحن الذي يستخدم لتركيب على آلة الطحنإنه أيضا نوع من أجهزة التثبيت المستخدمة لتثبيت الأجزاء التي تحتاج إلى تعديل.
Sالخصم
1) تدفق من بلدنا الطوارئ الكوليت هي في حدود 0.005mm-0.015mm
2) ER8، ER11، ER16، ER20، ER25، ER32، ER40 و ER50
3) ER Collet مصنوع من الصلب عالي الجودة:65Mn
4) Din 6499 Collet ER Collet التعبئة والتغليف:التعبئة الداخلية هي بلاستيكية أو ورقية،التعبئة الخارجية هي الكرتون.
5) الدقة ER Collet نحن عادة ما نقدم نوعين من الدقة: الدقة الأولى 0.008mm، والدقة الثانية 0.015mm. أعلى دقة هي 0.005mm.
6) تفتيش العقدة الربيعية: 100٪ تفتيش العقدة.
إجراء تثبيت المشبك
1تحقق من أن أسنان المسمار من المكسرات يمكن أن تكون مقفلة في أنبوب الاتصال.
2. قفل المكسرات الاتصال إلى الغطاء.
3. خفض ضغط الزيت إلى الحد الأدنى، وتشغيل اسطوانة ضغط الزيت لوقف المكبس في الطرف الأمامي.تحويل القفل لتثبيت المكسرة الاتصال في أسنان المسمار من أنبوب الاتصالعند القفل ، يجب أن تكون فتحة القفل المسمارية مركزية مع مسار العمود الرئيسي ،ويجب أن تكون فتحة تحديد موقع المقبض متواءمة مع زر تحديد الموقع في نهاية الأنف من العمود الرئيسي.
4. تشغيل أسطوانة ضغط الزيت لجعل المكبس مرة أخرى، وربط المقبض مع مخروط من العمود الرئيسي، وتأكد من أن زر تحديد الموقع قد تم تجميعها في المقبض.
5. سوف يقوم خرطوشة القفل بتثبيت رأس المشبك والعمود الرئيسي، وزيادة ضغط الزيت تدريجياً وتحريك رأس المشبك بشكل متكرر إلى أقصى قوة دفع مقبولة.
إجراء تثبيت الملف
1إزالة غطاء التوقف
2. قم بتثبيت المشبك على غطاء التوقف ثم قم بتثبيت المشبك في الغلاف
3. قم بتثبيت غطاء التوقف مرة أخرى على الجسم وقفل المسامير للتحقق مما إذا كانت ضربة التشغيل للشفرة صحيحة.
دقة الضغط من المشبك تتراوح بين 0.001-0.008mm. مع استخدام مقبض الأداة والمحار ، يتم تطبيق دقة الضغط المختلفة على تكنولوجيا معالجة قطعة العمل المختلفة.كلما زادت دقة جزء اتصال الأداة، كلما زادت دقة المشبك التي سيتم اختيارها ، مما سيؤثر بشكل مباشر على دقة التدفق العامة بعد مشبك الأداة.الدقة العالية تتطلب اختيار عالية الدقة طبل مشبك.
مجموعة طوارئ الطوارئ:
| ER8 | 9 PCS | 1-5 ملم (((1,1.5,2,2.5,3,3.5,4,4.55 ملم) |
| ER11 | 5PCS | 3-7mm ((3) ؛4;5;6؛7ملم) إذا كان 7PCS،يشمل 1&2ملم |
| ER16 | 8PCS | 3-10mm ((3) ؛4;5;6;7;8;910 ملم) |
| ER20 | 6PCS | 3-13mm؛4;6;8;10(13ملم) |
| 11PCS | 3-13mm؛4;5;6;7;8;9;10;11;12(13ملم) | |
| ER25 | 7PCS | 4-16mm ((4) ؛6;8;10;12;1416ملم) |
| 15PCS | 2-16mm ((2) ؛3;4;5;6;7;8;9;10;11;12;13;14;1516ملم) | |
| ER32 | 6PCS | 6-20mm ((6) ؛8;10;12;1620ملم) |
| 11PCS | 4-20mm ((4) ؛5;6;8;10;12;13;15;16;1820ملم) | |
| 18PCS | 3-20mm ((3) ؛4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;1920ملم) | |
| ER40 | 7PCS | 6-25mm ((6) ؛8;10;12;16;2025ملم) |
| 15PCS | 4-26mm ((4) ؛5;6;8;10;12;13;15;16;18;20;21;23;2526ملم) | |
| 23PCS | 4-26mm ((4) ؛5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;2526ملم) | |
| ER50 | 12PCS | 10-34mm ((10,12,14,16,18,20,22,24,26,28,30,3234ملم) |
