| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | جهاز الحفر ER Collet Set,مجموعة الكوليت ER8,ER50 كوليت دقة عالية,ER Collet Set ER8,ER50 Collet High Accuracy |
||

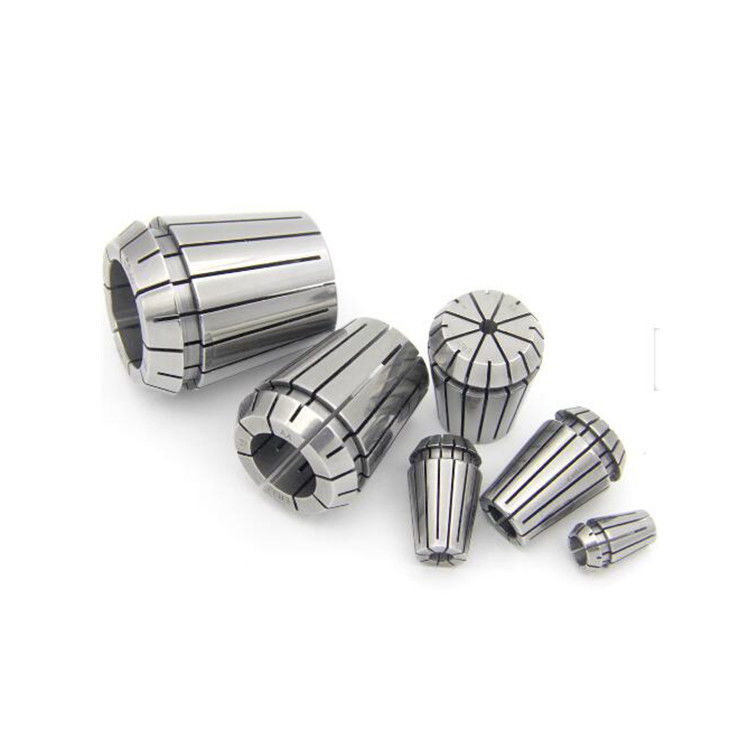

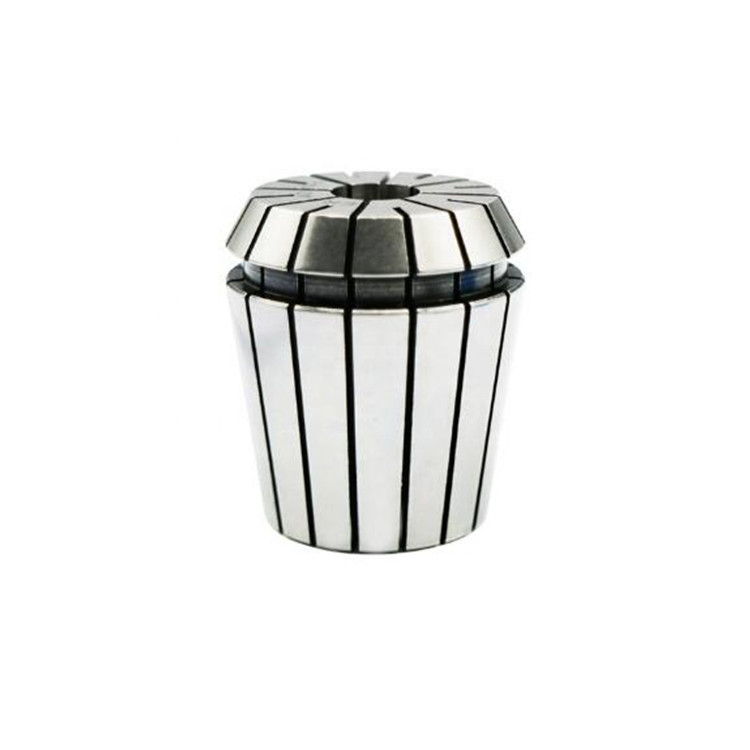

مجموعة الكوليت ER عالية الدقة (ER8-ER50) بدقة 0.008mm الكوليت الربيع
DIN6499 Er20 Collet (2-13mm) ، ER Colletمجموعة (تشاك) ، القاعدةعقدة الطوارئهي أداة التشغيل الأكثر استخداماً في العالم.مصنوعة من الفولاذ الرباعي السبيكة ومصلبة تماما،أدوات الطوارئمثالية للعديد من تطبيقات التصنيع بما في ذلك الحفر والطحن والحفر والطحن.
تحديد دقة عالية طوارئ طوق تشاك مجموعة
1يتم تطبيق الكولات الدقيقة لمجموعة متنوعة من المعالجات، بما في ذلك الحفر والطحن والطحن.
2مادة العقدة الربيعية: 65Mn المعيار: DIN6499B
3صلابة ER Collets:HRC 44-48.
4. دين 6499 كوليت حجم كامل: ER8،11,16,20,25,32,40,50.
5أدوات التقاط البطاقة (BT-ER) ، أدوات سحب، مفاتيح / مفاتيح متاحة
تجميع الكوليت
ER Collet إدخال خندق من القرص في حلقة غريبة من المكسرات المضغوطة في العلامة على الجزء السفلي من المكسرات. ادفع ER Collet في اتجاه السهم حتى ينقر في مكانه.المسمار المسمار مع الكوليت على حامل الأدواتنحن نوصي بتشديد المكسرة بمفتاح عزم.
تفكيك الطوارئ
بعد أن يتم فصل المكسرة من حامل الأدوات،الضغط على وجه ER Collet مع دفع جانبية في نفس الوقت على الجزء الخلفي من القلم مقابل العلامة حتى تنفصل عن محار التشغيل.

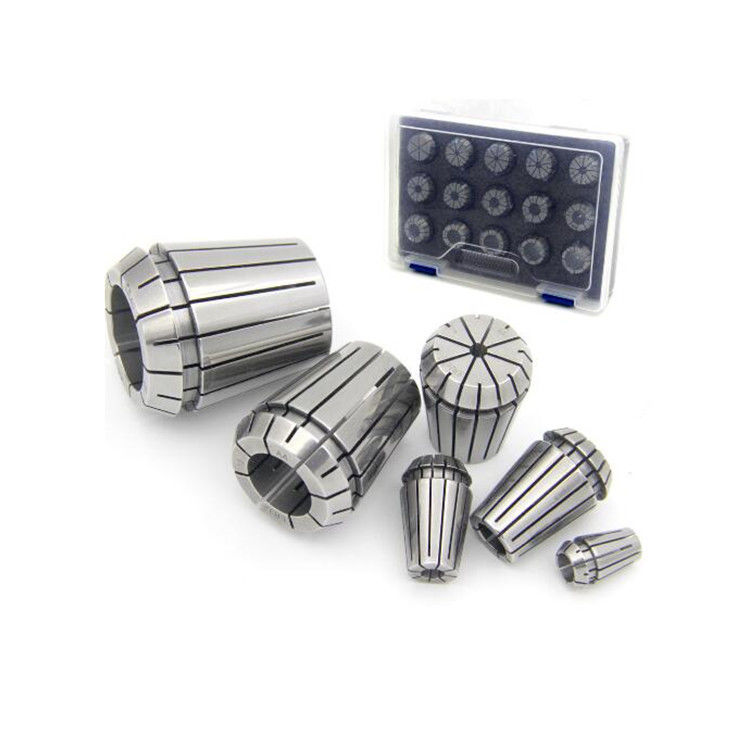

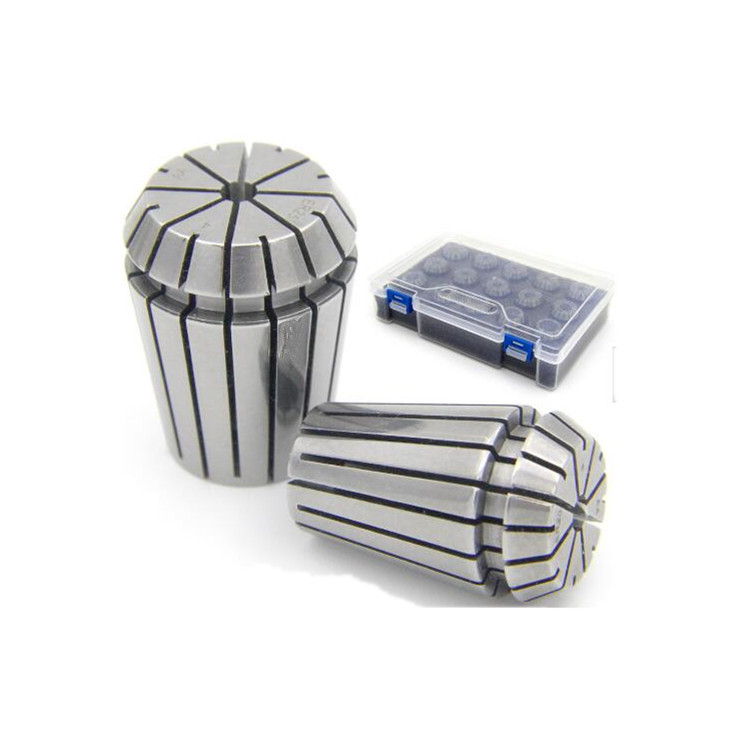

مجموعة طوارئ الطوارئ:
| ER8 | 9 PCS | 1-5 ملم (((1,1.5,2,2.5,3,3.5,4,4.55 ملم) |
| ER11 | 5PCS | 3-7mm ((3) ؛4;5;6؛7ملم) إذا كان 7PCS،يشمل 1&2ملم |
| ER16 | 8PCS | 3-10mm ((3) ؛4;5;6;7;8;910 ملم) |
| ER20 | 6PCS | 3-13mm؛4;6;8;10(13ملم) |
| 11PCS | 3-13mm؛4;5;6;7;8;9;10;11;12(13ملم) | |
| ER25 | 7PCS | 4-16mm ((4) ؛6;8;10;12;1416ملم) |
| 15PCS | 2-16mm ((2) ؛3;4;5;6;7;8;9;10;11;12;13;14;1516ملم) | |
| ER32 | 6PCS | 6-20mm ((6) ؛8;10;12;1620ملم) |
| 11PCS | 4-20mm ((4) ؛5;6;8;10;12;13;15;16;1820ملم) | |
| 18PCS | 3-20mm ((3) ؛4;5;6;7;8;9;10;11;12;13;14;15;16;17;18;1920ملم) | |
| ER40 | 7PCS | 6-25mm ((6) ؛8;10;12;16;2025ملم) |
| 15PCS | 4-26mm ((4) ؛5;6;8;10;12;13;15;16;18;20;21;23;2526ملم) | |
| 23PCS | 4-26mm ((4) ؛5;6;7;8;9;10;11;12;13;14;15;16;17;18;19;20;21;22;23;24;2526ملم) | |
| ER50 | 12PCS | 10-34mm ((10,12,14,16,18,20,22,24,26,28,30,3234ملم) |
مجموعة ER Collet هي مجموعة من المجموعات المستخدمة في تطبيقات التصنيع ومعالجة المعادن."الذي يشير إلى قدرة القفص على الإمساك والاحتفاظ بالأداة أو قطعة العمل بأمانيتم تصميم المسامير في مجموعة المسامير ER مع شكل مخفف يسمح لهم بتضخيم وتوسيع لاحتواء أدوات أو قطع العمل بأحجام مختلفة.
عادةً ما تتضمن مجموعات القفازات ER مجموعة من أحجام القفازات ، مثل ER16 ، ER20 ، ER32 ، أو ER40 ، والتي تتوافق مع أقصى قطرات أدوات أو قطع العمل المختلفة.المجموعة يمكن أن تتضمن أيضًا عدادات أو حاملات، الذي يستخدم لتثبيت المسامير في آلة أو أداة.
يتم استخدام طوابق ER عادة في عمليات الطحن والحفر والدوران ، حيث توفر قبضة دقيقة وآمنة على أدوات القطع أو قطع العمل.وهي تستخدم على نطاق واسع في الصناعات مثل السيارات، الفضاء، والتصنيع العام.
عند اختيار مجموعة طقم ER ، من المهم أن تأخذ في الاعتبار الأحجام والأنواع المحددة للأدوات أو قطع العمل التي ستعمل بها.تأكد من أن المجموعة متوافقة مع عجلة أو حامل الكوليت الخاصة بالآلة أو الأداة.
