| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | دقة 0.008 ملم رباعية,ER Collet HRC55,DIN6499 CNC ER Collet,ER Collet HRC55,DIN6499 CNC ER Collet |
||

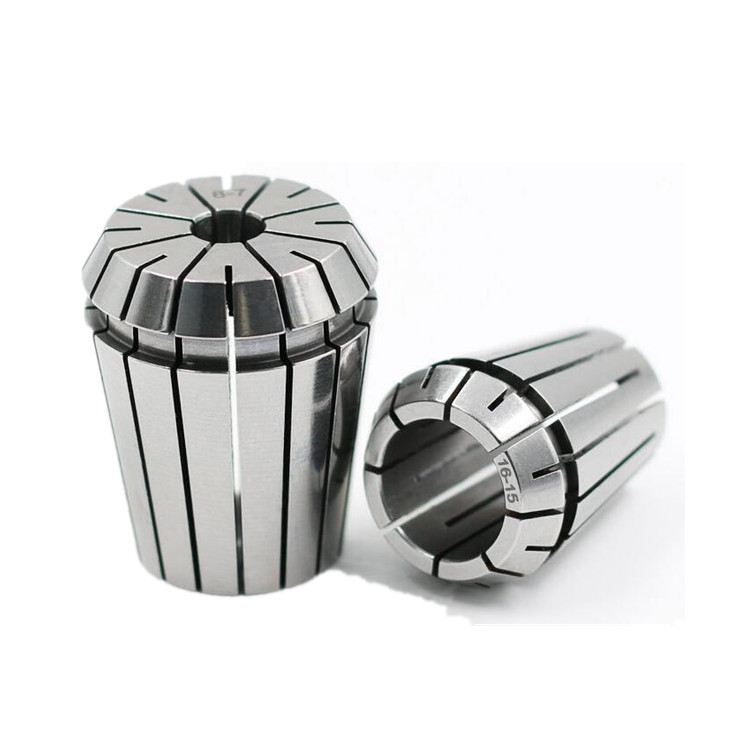

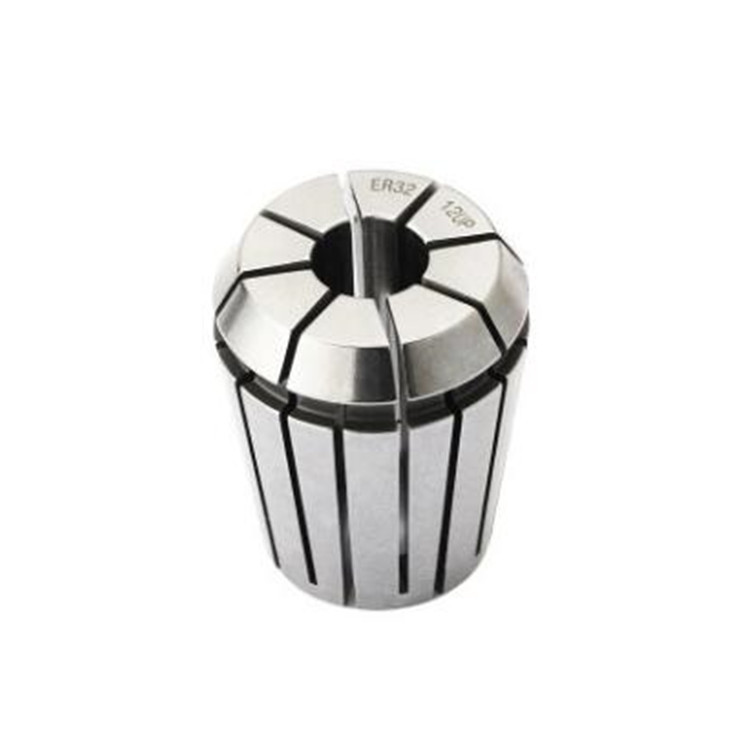

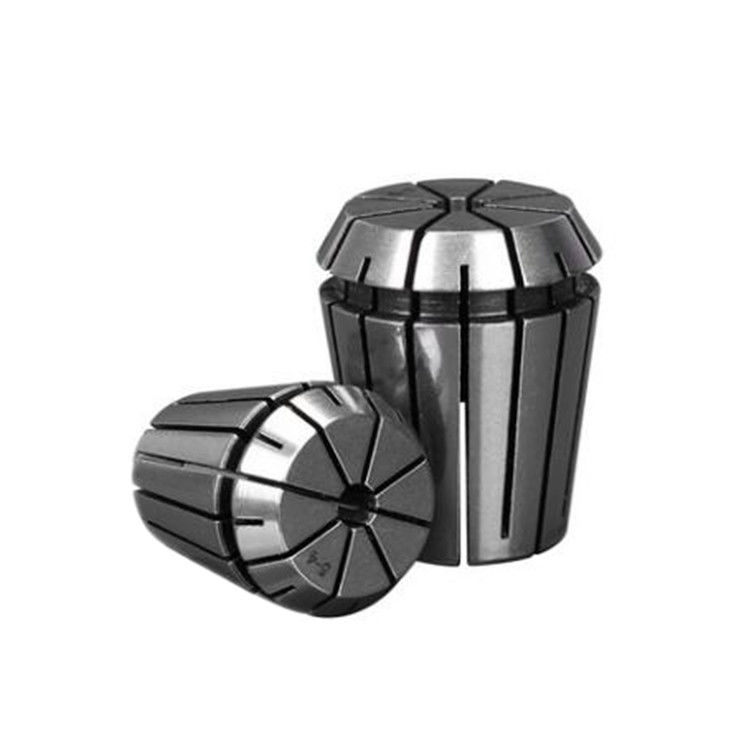

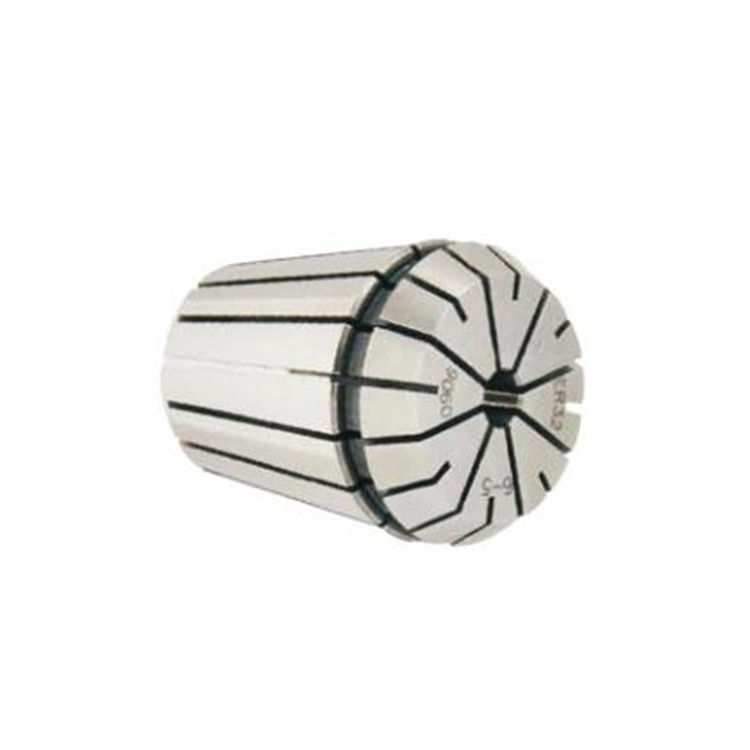

دقة العقدة الربيعية 0.008mm DIN6499 CNC ER العقدة بوصة / م
دقة 0.008 ملم تشير إلى مستوى الدقة أو التسامح الذي يمكن تحقيقه مع هذا الكوليت الخاص.هذا يعني أن القفل قادر على الاحتفاظ أداة أو قطعة العمل بدقة 0هذا المستوى من الدقة مهم في الصناعات مثل الطيران والفضاء والسيارات والطبحيث تتطلب مساومات معقولة لإنتاج قطع ذات جودة عالية ودقة.
DIN6499 Er32 CNC Collet Inch/Mm, Precision 0.008mm ER Collet مع DIN6499,الكوليت الربيع ER هو نوع من المشبك الأسطواني التي يمكن تثبيتها على آلة الطحن لتحديد قطعة الحفر أو القطع الطحنعقدة الربيع ER هي جهاز تثبيت يستخدم لتثبيت وتعزيز الأجزاء التي تحتاج إلى تعديل. عقدة الربيع ER هي جزء مهم من جميع أجزاء آلية التشغيل.يعمل في ظل ظروف حركة مكثفة ويحدد دقة المعالجةولذلك، فمن المهم جدا لتحديد المعلمات الأساسية للشوك الربيع (عدد الأقراص، زاوية مخروط، الفك وطول القرص) لضمان عالية القدرة على العمل.
Sالخصم
1) تدفق من بلدنا الطوارئ الكوليت هي في حدود 0.005mm-0.015mm
2) ER8، ER11، ER16، ER20، ER25، ER32، ER40 و ER50
3) ER Collet مصنوع من الصلب عالي الجودة:65Mn
4) Din 6499 Collet ER Collet التعبئة والتغليف:التعبئة الداخلية هي بلاستيكية أو ورقية،التعبئة الخارجية هي الكرتون.
5) الدقة ER Collet نحن عادة ما نقدم نوعين من الدقة: الدقة الأولى 0.008mm، والدقة الثانية 0.015mm. أعلى دقة هي 0.005mm.
6) تفتيش العقدة الربيعية: 100٪ تفتيش العقدة.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
