| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | DIN6499B ER32 Collet,حزمة الربيع HRC48,ER32 كوليت HRC44,HRC48 Spring Collet,ER32 Collet HRC44 |
||

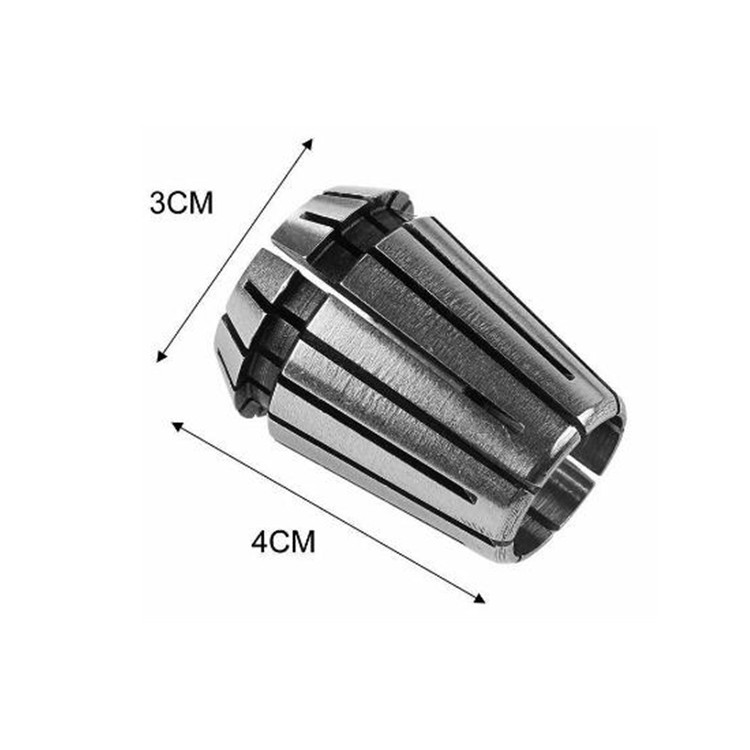

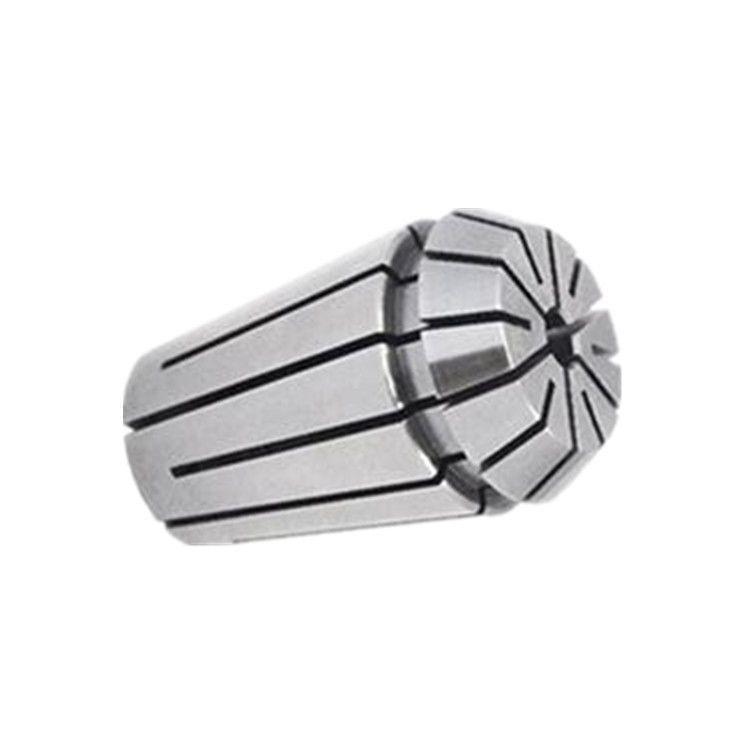

DIN6499B ER32 الكوليت مع الصمود العالي و HRC: 44-48 الكوليت الرباعي
DIN6499 Er32 قناة الربيع، يمكن استخدام قناة الربيع ليس فقط لتحديد موقع وضغط قطعة العمل التي تتحول ، ولكن أيضًا لتحديد موقع القطع وقطعة العمل الطحن والطحن.التشنج أو العديد من المناسبات الأخرى. The external thread of the machine tool spindle pull rod is tightly connected with the internal thread of the rear end of the spring collet The axial tension is transferred to the clamping force at the center of a straight spring collet by the taper called locking angle at the front end of the machine tool spindleليس ذلك فقط، يمكن أيضا توسيع قوة التشبيك عن طريق زاوية القفل، والتي يتم احتسابها وفقا لقفل مختلفالزاوية، يمكن زيادة قوة التشغيل من رباعية الكوليت 3-4 مرات،

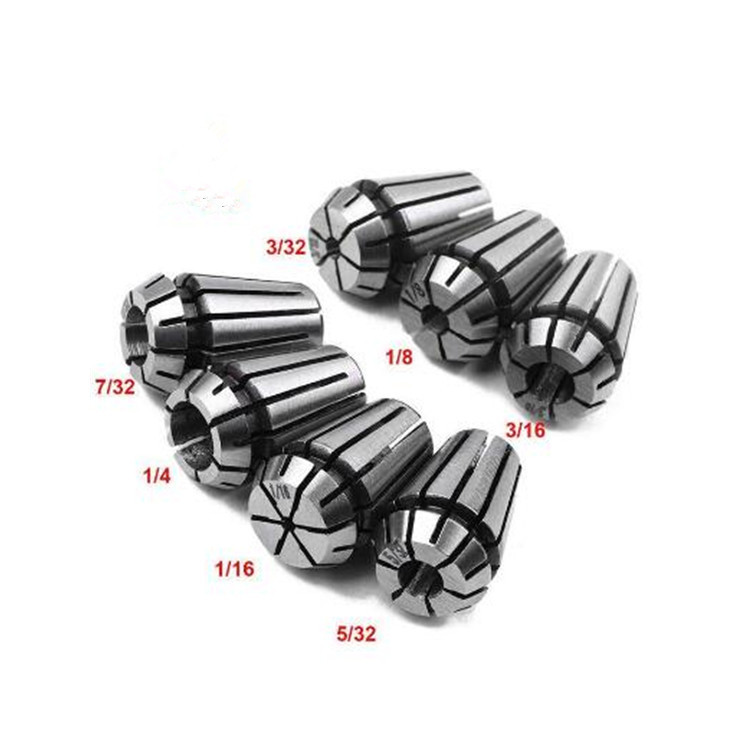

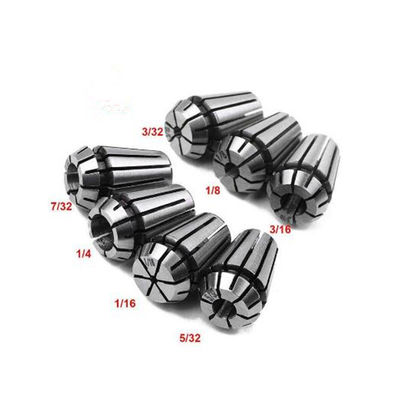

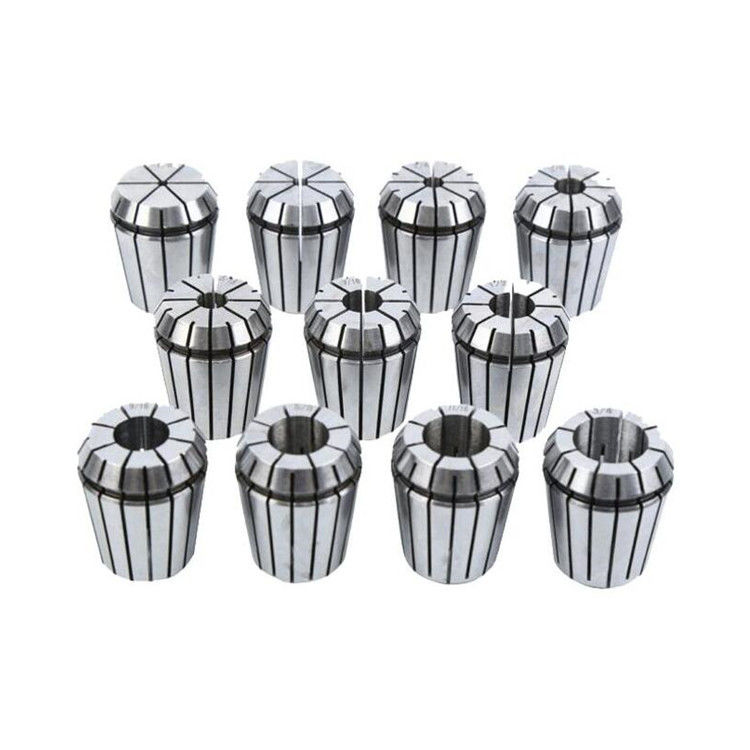

إير ريسبرغ كولي ER11,er16,er25,er32,er40
1. DIN6499B كوليط الطوارئ
2. 65Mn ER Collet ؛ HRC:44-48
3دقة أقل من 0.008 أو 0.015 ملم لخيارك.
4. الدقة Er Collet مع عالية المتانة
DIN 6499 ER32 Spring Collet هو نوع من الكوليتات المستخدمة عادة في تطبيقات التصنيع والأدوات.مصممة لإبقاء قطع العمل الأسطوانية أو قطع الأدوات في مكانها بشكل آمن أثناء عمليات المعالجة.
يشير تسمية ER32 إلى حجم القفل والتوافق مع المكونات الأخرى في نظام ER.مما يجعلها مناسبة لمجموعة واسعة من مهام التصنيع.
يسمح تصميم القلم الربيعي بإدخال وإزالة قطع العمل أو قطع الأدوات بسهولة ، مع توفير قبضة قوية وموثوقة.المصنوعة من الصلب عالية الجودة وتخضع لمعالجة دقة لضمان الدقة والمتانة.
DIN 6499 هو المعيار الألماني الذي يحدد الأبعاد والتسامحات لبرامج ER.هذا المعيار يضمن أن ER32 القابضات قابلة للتبادل ومطابقة مع المكونات الأخرى في نظام ER.
بشكل عام ، DIN 6499 ER32 Spring Collet هي أداة متعددة الاستخدامات وموثوقة للحفاظ على قطع العمل أو قطع الأدوات في مكانها أثناء عمليات المعالجة.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
