| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | ربيع ER40 كولييت,HRC50 ER Collet,آلة CNC ER Collet,HRC50 ER Collet,CNC Machine ER Collet |
||

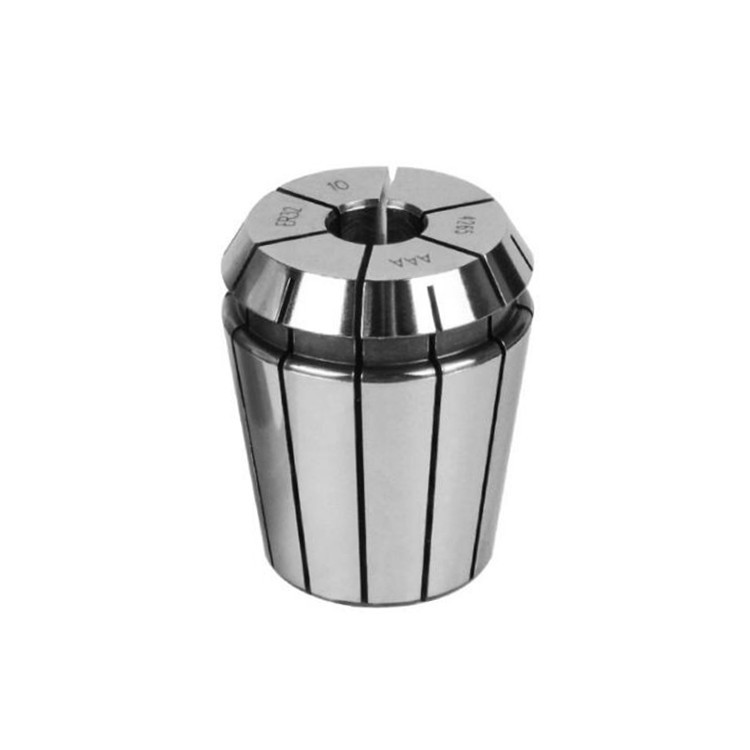

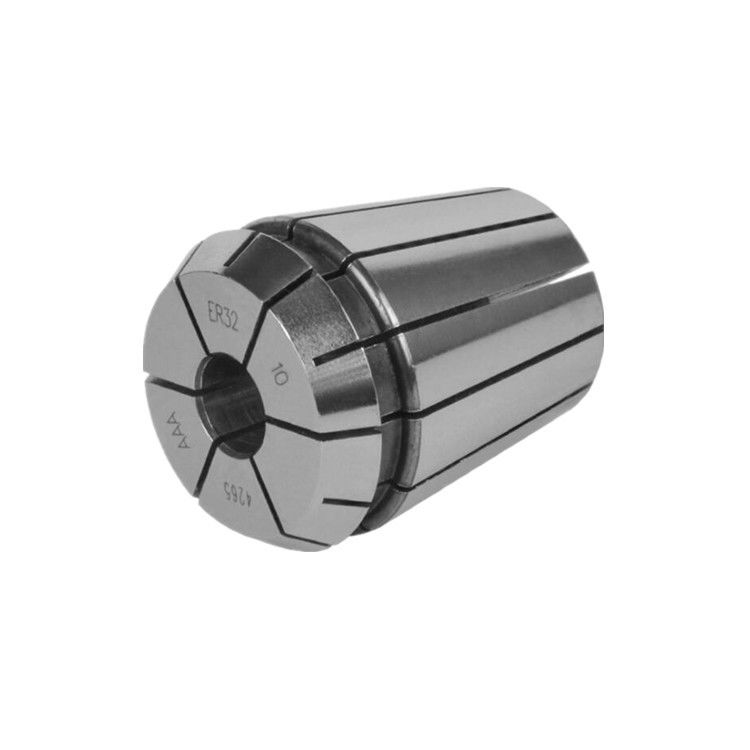

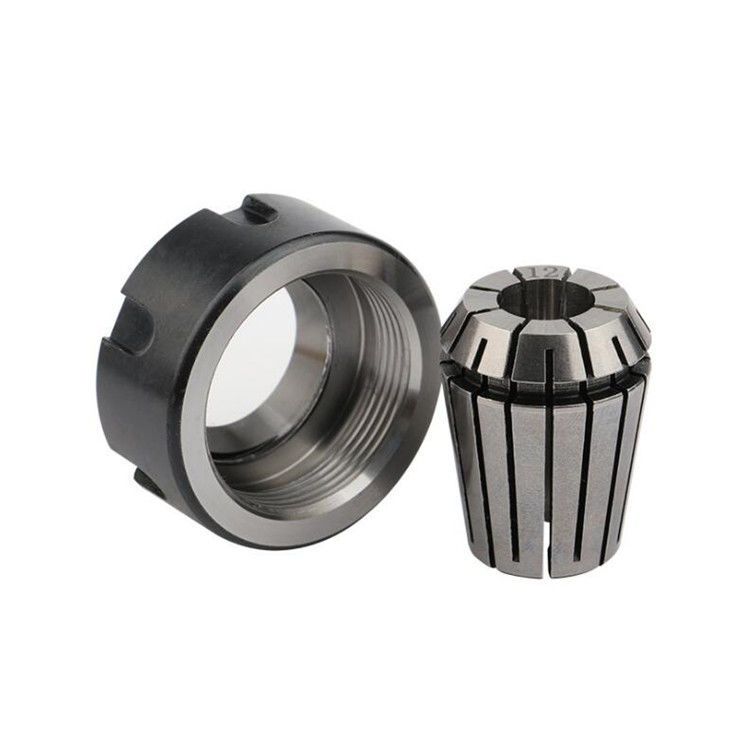

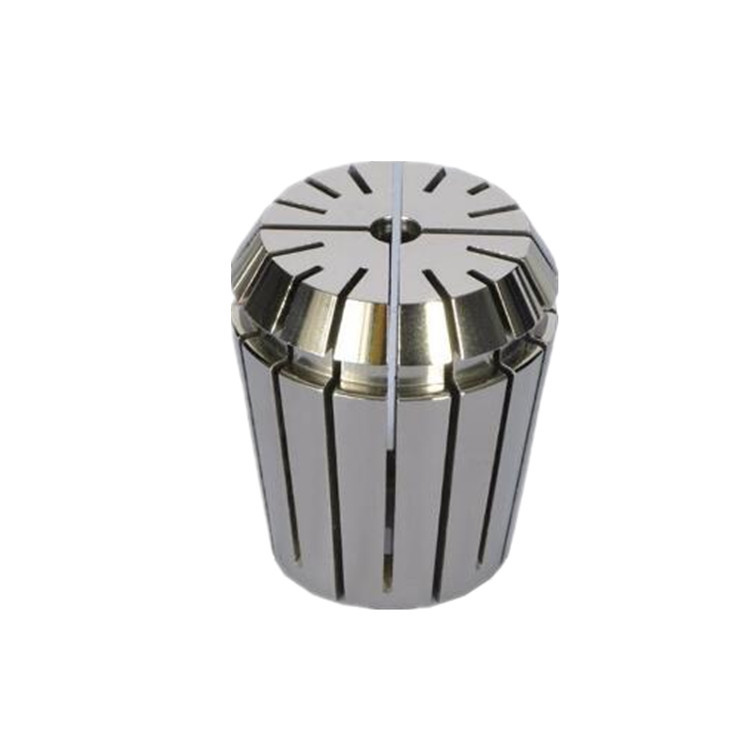

ER40 رباعية القيود لمدى تمديد القيود، 8-34mm المدى رباعية القيود
أجهزة ER40 هي نوع من الأجهزة المستخدمة في عمليات التصنيع للحفاظ على أدوات القطع وتثبيتها مثل المثقابات ومطاحن النهاية والطواحين. وهي جزء من نظام ER.الذي هو معيار مستخدم على نطاق واسع للحفاظ على الأدوات في آلات الطحن CNC.
تحتوي عقدة الربيع ER40 على نطاق تشبيك من 26 إلى 34 مم ، مما يعني أنها يمكن أن تحتفظ بأمان بأدوات القطع مع قطرات الشوك ضمن هذا النطاق." مما يشير إلى أن هذه المقبضات لديها نطاق ضغط أكبر مقارنة بأحجام أخرى ER المقبضات.
يسمح تصميم ربيع الربيع بتغيير الأدوات بسرعة وسهولة ، حيث يمكن فتح البوابة وإغلاقها عن طريق ضغط الربيع الداخلي أو إطلاقه.هذا يضمن قبضة ضيقة وآمنة على الأداة، وتقليل تدفق الأدوات وتحسين دقة المعالجة.
تستخدم أدوات ER40 الربيعية بشكل شائع في تطبيقات الطحن الثقيلة التي تتطلب أدوات قطع أكبر وقوى قطع أعلى.التي تستخدم للحفاظ على الكوليتات في مكانها داخل محور آلة الطحن.
بشكل عام ، تعتبر أجهزة ER40 الربيعية حلًا موثوقًا ومتعدد الاستخدامات للحفاظ على الأدوات لعمليات طحن CNC ، مما يوفر الدقة والاستقرار في ضغط الأدوات.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
DIN6499B ER Collet،حقيقة عالية الربيع ER Collet ER11,er16,er25,er32,er40,ER Collet التصميم الفريد مغلق ميكانيكياً بفضل الفتحات الخلفية التي تنتهي قبل الخندق الحلقية،إغلاق مسار تدفق سائل التبريد إلى الجزء الأمامي من الكوليت.ER Collet عند استخدام أدوات القطع من خلال المبرد ، تضمن هذه الأدوات تسليم المبرد بنسبة 100٪ إلى طرف أداة القطع.ER Collet مجموعة من الاستخدامات. الحفر، الطحن، الحفر، النقر، الحفر، CNC، آلة الغزل، وغيرها من المعالجة.
دقة عالية ER رباعي ER11,er16,er25,er32,er40,يتم تطبيقه لمجموعة متنوعة من المعالجات ، بما في ذلك الحفر والطحن والطحن والطحن
1. 65Mn ER Collet ؛ HRC:44-48
2. القفص الرئيسي دقة أقل من 0.008 أو 0.015mm لخيارك.
3النماذج الكاملة، مع الحد الأقصى للقطر الخارجي من 12-41 ملم والمواصفات المختلفة المتاحة للاختيار
4. ليس من السهل التلف ، والأداء المستقر ، ودقة عالية ، وقوة التشنج أكثر استقرارا في جميع أنحاء مجموعة سرعة المعالجة
5. التنوع القوي ، مناسبة للقطاعات الصغيرة ومهام المعالجة المتعددة ، وتوفير الوقت ، وسهولة التشغيل. يتم تصنيع أسطوانة الصلب المختارة من الصلب المختار ، مع صلابة عالية
6متين، دقة عالية، مقاومة ارتداء قوية، واستخدام طويل الأمد
