| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | حزمة ER20 عالية الدقة,ER20 كوليت 65MN,الدقة ER20 Collet,ER20 Collet 65MN,Precision ER20 Collet |
||

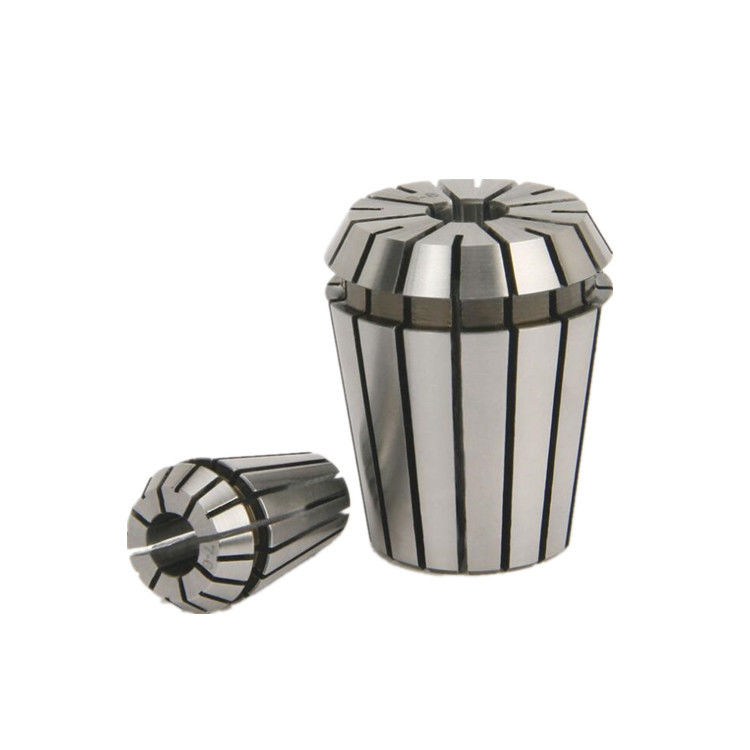

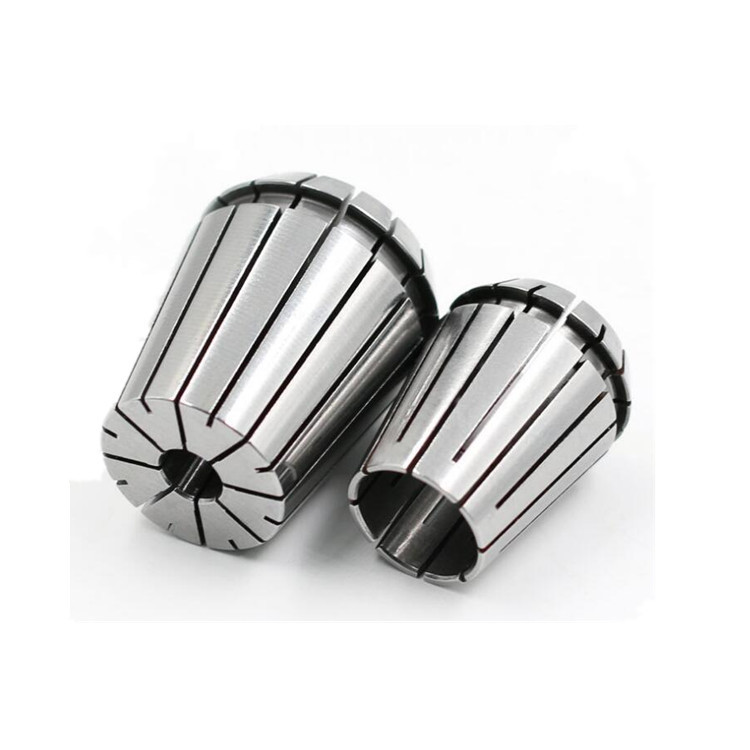

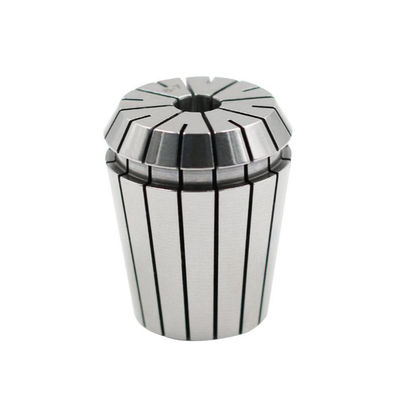

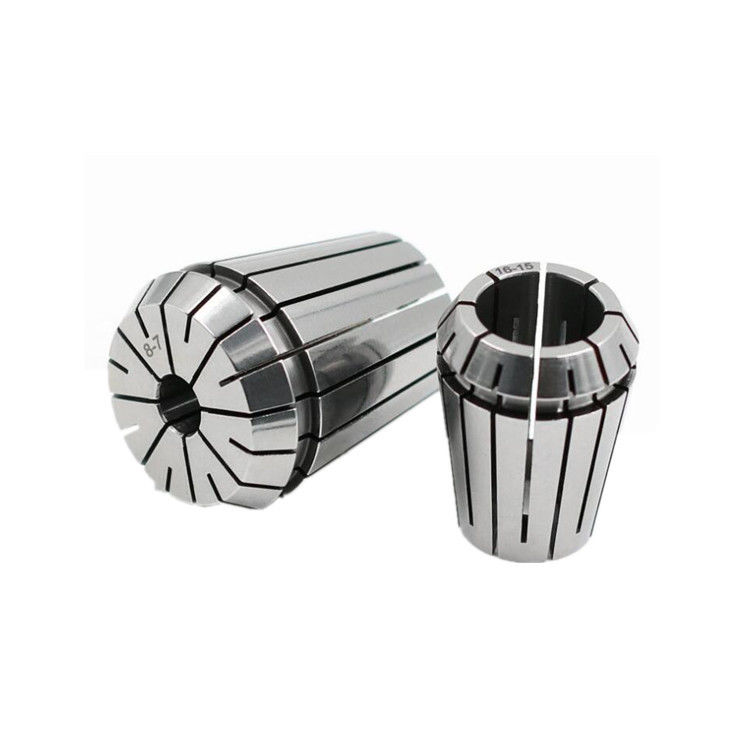

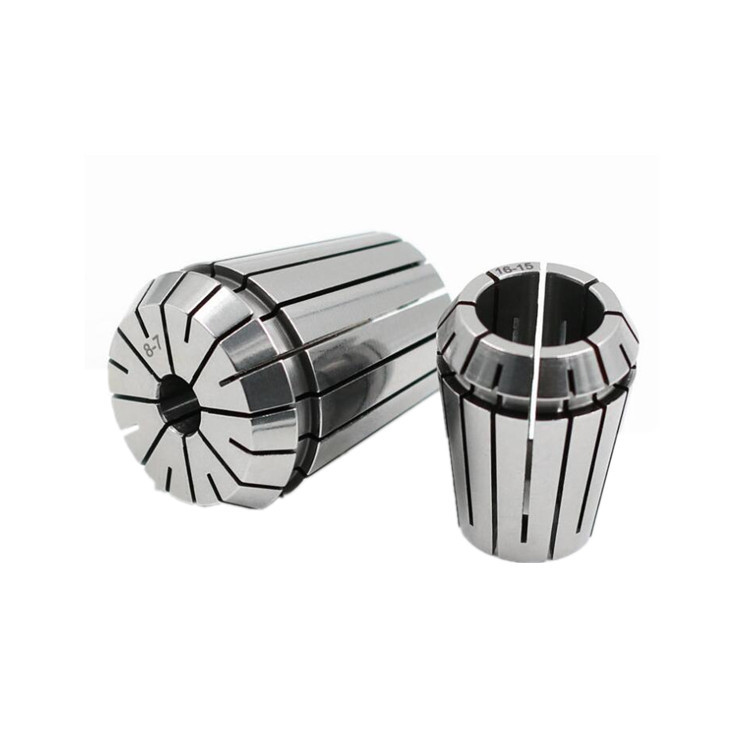

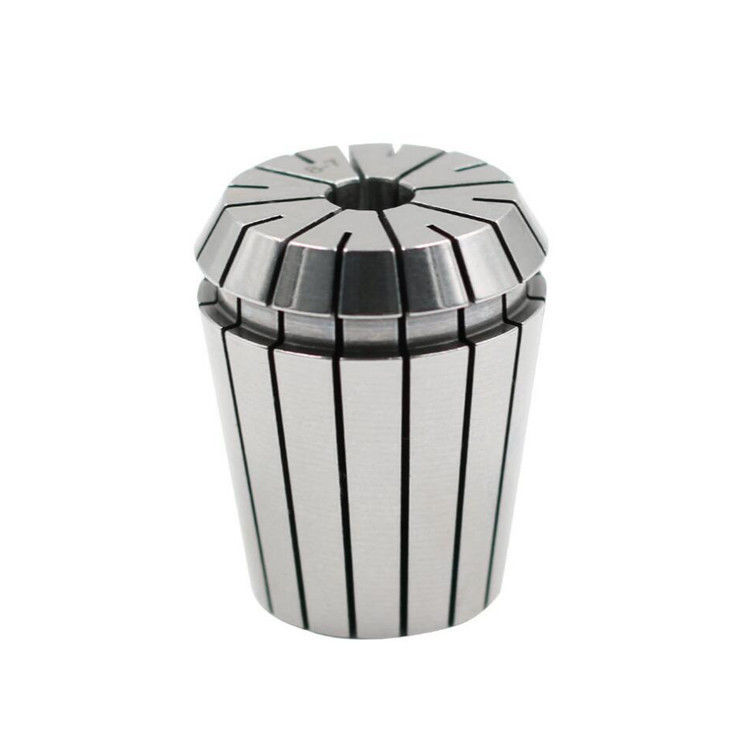

الدقة العالية ER20 Collet، 0.005-0.015mm Runout، 65Mn Steel، 0.50mm Collapsible Capacity.
مقدمة موجزة
الكوليتات ER عالية الدقة ، المعروفة أيضًا باسم الكوليت الرباعي ، مثبتة على آلة طحن الحفر ، حفر وفرش الطحن ، وظيفتها هي إصلاح قطعة الحفر أو السكين.السترة المرنة هي الأكثر استخداماً حالياًأدائها المستقر، ودقة عالية من قبل غالبية الشركات المصنعة الثقة. جميع المنتجات هي طحن الدقة، وفقا لمواصفات المانية دين 6499 التصنيع الدقة.
المواصفات
1) تدفق من بلدنا الطوارئ الكوليت هي في حدود 0.005mm-0.015mm
2) ER8، ER11، ER16، ER20، ER25، ER32، ER40 و ER50
3) مصنوع من الصلب عالي الجودة: 65Mn
4) التعبئة:التعبئة الداخلية هي علب بلاستيكية أو ورقية، والتعبئة الخارجية هي علب الكرتون.
5) نحن عادة ما نقدم نوعين من الدقة: الأول دقة 0.008mm، الثاني دقة 0.015mm. أعلى دقة هي 0.005mm.
6) التفتيش: 100٪ التفتيش الكوليت.
مزايا المنتجات:
1معالجة درجة حرارة عالية، وتوحيد القسوة.
2مظهر لامع كامل، مرونة جيدة
3. استقرار دقيق ، متين وغير سهل
4الدقة: مصنوعة في 65mn مقبض التحكم العددي، لديهم حياة خدمة أطول.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
يشير مصطلح "قفل ER الدقيق" إلى نوع محدد من القفل المستخدم في تطبيقات التصنيع والأدوات.الكولات ER هي نوع من الكولات الربيعية التي تستخدم عادة في آلات الطحن والمحولات للحفاظ على الأدوات أو قطع العمل وتثبيتها.
يشير مصطلح "الدقة" في هذا السياق إلى المستوى العالي من الدقة والتكرار التي تقدمها هذه المجموعات.تم تصميم أدوات ER الدقيقة لتوفير قبضة قوية وآمنة على الأداة أو القطعة، وضمان الحد الأدنى من التدفق وأقصى درجة من الدقة أثناء عمليات التصنيع.
تتوفر هذه الأقواس بأحجام مختلفة لاستيعاب قطرات أدوات مختلفة،وهي عادة ما تكون مصنوعة من مواد عالية الجودة مثل الصلب الربيعي أو الكربيد للاستمرارية والأداء طويل الأمد.
بشكل عام ، تعتبر أدوات ER الدقيقة عنصرًا أساسيًا في الأدوات لتحقيق نتائج معالجة دقيقة ودقيقة. يتم استخدامها على نطاق واسع في الصناعات مثل الطيران والفضاء والسياراتوالتصنيع.
