| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| العلامة التجارية: | إي آر كوليه | ||
| إبراز: | ER40 ER كوليت,ER32 ER كوليت,ER16 كوليت,ER32 ER Collet,ER16 Collet |
||

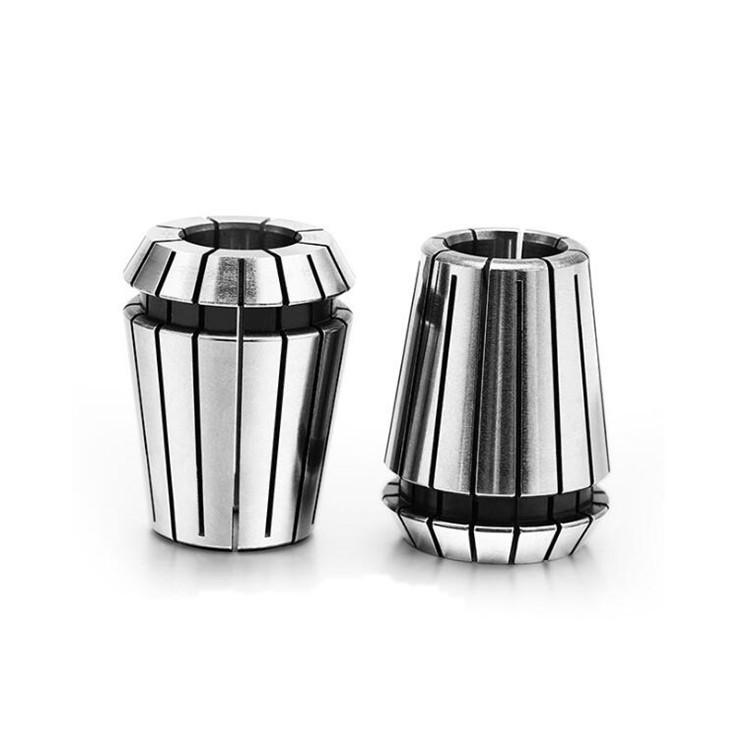

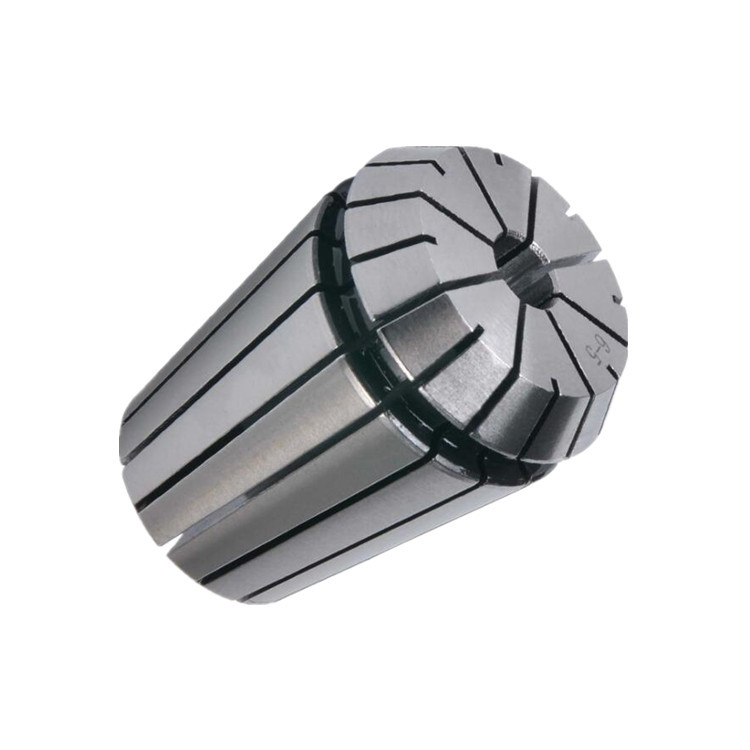

ER16 ER20 ER25 ER32 ER40 ER كوليتر لحامل أدوات CNC
عقدة ER ، والمعروفة أيضًا باسم عقدة الطوارئ ، هي نوع من العقدة المستخدمة في عمليات التصنيع.هو جهاز الحفاظ على الأداة الدقيقة التي تستخدم للحفاظ على قطع العمل المستديرة بأمان في مكانها أثناء عمليات التصنيع مثل الحفر، طحن، وتحويل.
تستخدم عادة في آلات CNC وغيرها من معدات التصنيع عالية الدقة. وهي مصممة لتوفير مستوى عال من الدقة والكرارية،التأكد من أن قطع العمل يتم الاحتفاظ بها بشكل آمن ودقيق أثناء المعالجة.
تتألف طوقات ER من جسم أسطواني مع سطح داخلي مخفف. يتم إدخال الطوق في شاك الطوق ، والذي يطبق ضغطًا على الطوق ، مما يجعله يتقلص ويضغط على قطعة العمل.عادة ما يتم تشديد العقدة باستخدام جوزة العقدة، الذي يطبق ضغط إضافي لضمان قبضة آمنة.
تتوفر أدوات ER في أحجام مختلفة ، مع أحجام مختلفة من الأدوات التي تتوافق مع قطرات مختلفة من قطعة العمل.حيث أنها يمكن أن تحتوي على مجموعة واسعة من أحجام قطعة العمل ضمن نطاق معين من أحجام الكوليت.
بشكل عام ، تعد طوابق ER خيارًا شائعًا في صناعة التصنيع بسبب دقة وتنوعها وسهولة استخدامها.أنها توفر طريقة موثوقة وفعالة للحفاظ على قطع العمل بأمان خلال عمليات التصنيع.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |
القلادة الطبية عالية الدقة مع مرونة عالية وقسوة تلبي احتياجاتك المختلفة، بدقة 0.005mm، 0.008mm، و 0.015mm.اختيار دقة معالجة مناسبة متوافقة مع BT30/BT40/BT50مصنوعة من الصلب الرباعي 65Mn ، لديها مرونة جيدة ومقاومة للارتداء ، والحفاظ على استقرار عالية خلال التشغيل عالية السرعة. تستخدم على نطاق واسع في عمليات الطحن والحفر والنقر ،مناسبة لمختلف أجهزة الحاسب الآليآلات الحفر وغيرها من المعدات
علبة الطوارئ:
1طريقة المعالجة الحرارية لهيكل مارتينسيت تتجنب بشكل فعال التشوه والشقوق
2المواصفات والعلامات الواضحة والواضحة فوسفات الكربون الأسود لحماية التآكل ومقاومة التآكل على المدى الطويل
3عملية معالجة الطحن معالجة الطحن السطحي التلميع المقاوم للجفاف المقاوم للحرارة
4. يتم تثبيت فتح المفتاح المعيار الدولي دون انزلاق
5قوة تشبيك قوية، مركزية جيدة، مركزية عالية، لا وجود لتشنج أثناء المعالجة
6جميع أنواع أجهزة الطوارئ تتوافق مع معيار DIN 6499B

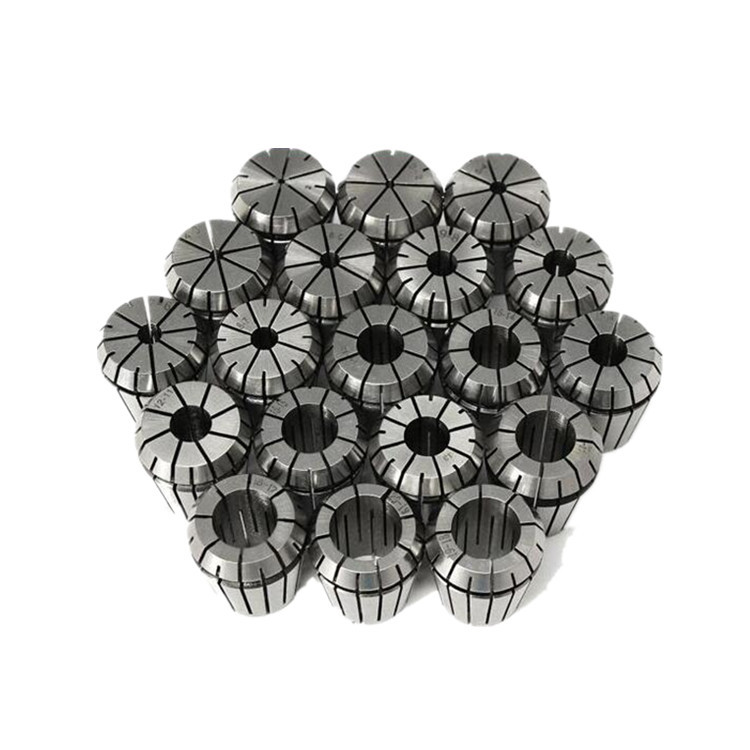

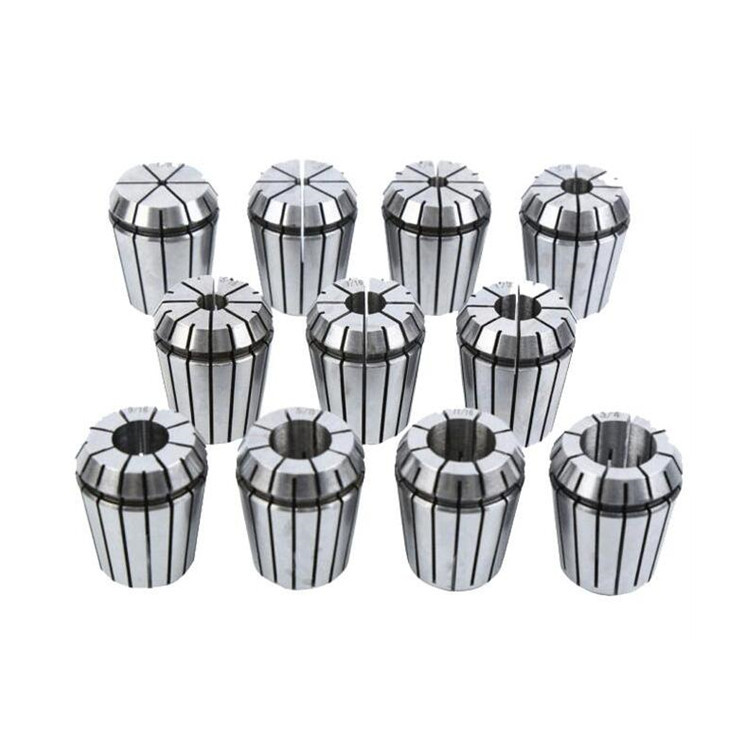

7.ER8,ER11,ER16,ER20.ER25,ER32,ER40,ER50 الكوليت
