| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | HSK40، HSK50، HSK63، HSK100 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| دقة: | 0.005 مم | التطبيق: | آلة الطحن باستخدام الحاسب الآلي |
|---|---|---|---|
| نطاق لقط: | 2-20 ملم | طلاء: | تين |
| مدى القبضة: | 2-20 ملم | الطول: | 63 ملم |
| المواد: | 20CrMnTi | اسم المنتج: | حامل أدوات HSK |
| نفد: | 0.005 مم | قطر عرقوب: | 27 ملم |
| الحجم: | HSK100 | صلابة سطح: | HRC60 |
| زاوية مستدقة: | 90 درجة | النوع: | تشاك كوليه |
| الوزن: | 1.1 كجم | ||
| إبراز: | آلة CNC Hsk63 حامل الأدوات,HRC60 HSK100 حامل الأدوات,Hsk63 حامل الأدوات كوليتا تشاك,HRC60 HSK100 Tool Holder,Hsk63 Tool Holder Collet Chuck |
||

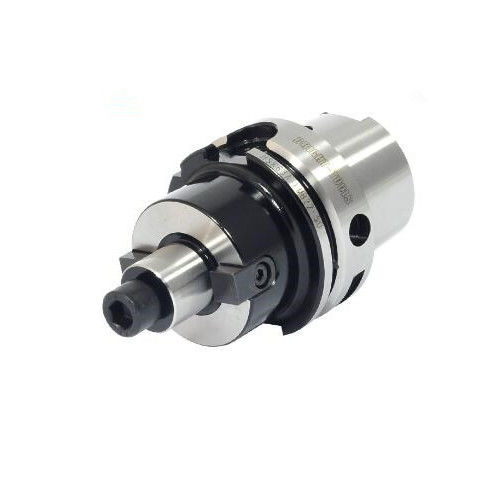

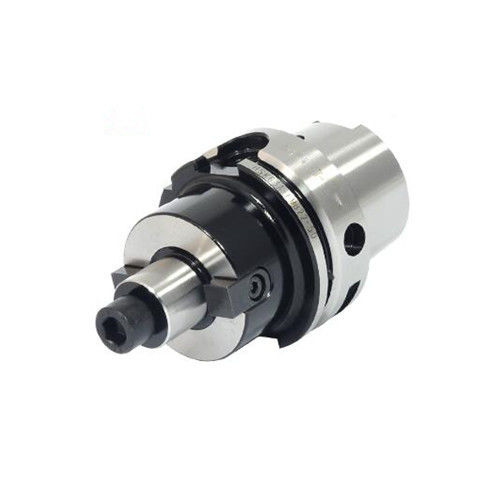

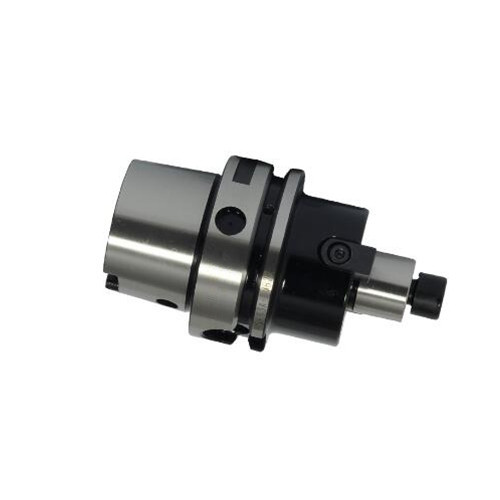

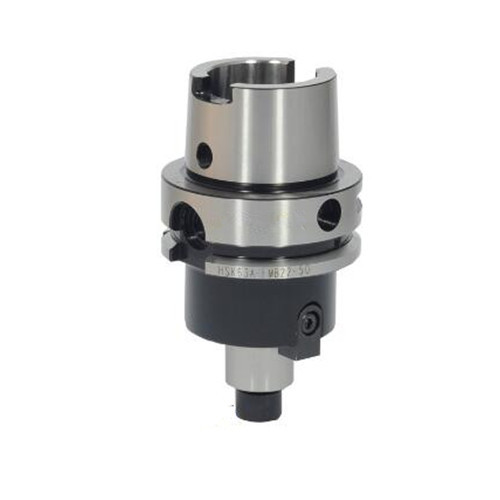

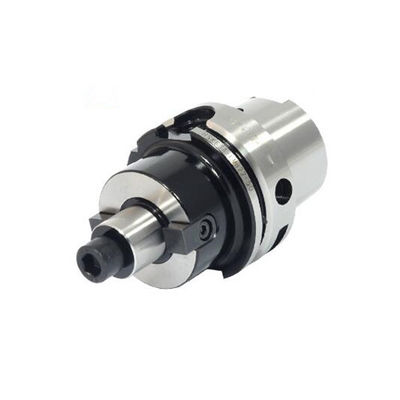

HSK حاوية طاحونة الوجه للآلات الحاسوبية hsk 63 حامل الأدوات
حامل أدوات HSK face mill arbor FMB هو حامل أدوات مصمم خصيصًا لعمليات طحن الوجه. وهو متوافق مع نظام أدوات HSK (Hohl-Schaft-Kegel) ،وهو نظام أدوات شائع يستخدم في تطبيقات التصنيع عالية السرعة.
يستخدم حامل الأدوات FMB للحفاظ على قطعة الطاحونة في مكانها أثناء عمليات التصنيع. يحتوي على شفرة الأرض الدقيقة التي تضمن تحديد موقع الأداة بدقة ومتكررة.حامل الأداة لديها أيضا آلية التشبيك التي تقفل بشكل آمن القطع طاحونة الوجه في مكانها، منع أي حركة أثناء المعالجة.
يتوفر حامل أدوات طاحونة HSK في أبعاد مختلفة لاستيعاب قطع طاحونة مختلفة.يستخدم عادة في مراكز التصنيع CNC وأجهزة الطحن لعمليات الطحن السريع، مثل إنشاء أسطح مسطحة، إزالة المواد، أو خلق الخنادق.
بشكل عام، حامل أدوات HSK للطاحونة الجانبية FMB هو حامل أدوات موثوق بكفاءة لعمليات طحن الجانبية، مما يوفر دقة واستقرار ممتازين.
Hsk 63 مواصفات حامل الأدوات
1مادة قطعة طحن الصفحة: 40Cr، 20CrMnTi
2النوع: FMA، FMB
3, Hsk وجه طحن حامل نموذج: FMA25.4، FMA31.75، FMA38.1، FMA508
FMB22، FMB27، FMB32، FMB40،
4دقة: 0.005 ملم
5، صلابة: 52-58HRC
6، حاملات الأدوات Hsk الاستخدام: للحفاظ على مثل قطع طاحونة القشرة
7، المعيار: MAS403BT ، DIN69871 ، CATEE ANSI B5.50، DIN2080 ،
8السطح؛ المعالجة الحرارية، رمي الرمال
| النموذج | د | أ | L1 | د |
| HSK50-FMB16-50 | 16 | 50 | 17 | 38 |
| HSK50-FMB22-60 | 22 | 60 | 19 | 48 |
| HSK50-FMB27-60 | 27 | 60 | 21 | 58 |
| HSK50-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK63-FMB16-50 | 16 | 50 | 17 | 38 |
| HSK63-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK63-FMB27-60 | 27 | 60 | 21 | 58 |
| HSK63-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK63-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK63-FMB16-100 | 16 | 100 | 17 | 38 |
| HSK63-FMB22-100 | 22 | 100 | 19 | 48 |
| HSK63-FMB27-100 | 27 | 100 | 21 | 58 |
| HSK63-FMB32-100 | 32 | 100 | 24 | 78 |
| HSK63-FMB40-100 | 40 | 100 | 27 | 88 |
| HSK80-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK80-FMB27-50 | 27 | 50 | 21 | 58 |
| HSK80-FMB32-60 | 32 | 60 | 24 | 78 |
| HSK80-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK100-FMB22-50 | 22 | 50 | 19 | 48 |
| HSK100-FMB27-50 | 27 | 50 | 21 | 58 |
| HSK100-FMB32-50 | 32 | 50 | 24 | 78 |
| HSK100-FMB40-60 | 40 | 60 | 27 | 88 |
| HSK100-FMB60-70 | 60 | 70 | 40 | 130 |
حامل أدوات طاحونة الوجه HSK هو نوع من حامل الأدوات المستخدمة في آلات الطحن. HSK هو اختصار لـ "Hollow Taper Shank" ، والذي يشير إلى تصميم الشفرة المستخدمة في حامل الأدوات.توفر HSK مخروط مستوى عال من الدقة والصلابة، مما يجعلها مناسبة لتطبيقات التصنيع عالية السرعة.
تم تصميم حامل أدوات الطاحونة على وجه التحديد لاحتواء أدوات قطع الطاحونة على وجه التحديد ، والتي تستخدم في معالجة الأسطح المسطحة. يضبط حامل الأدوات أداة قطع الطاحونة على وجه التحديد في مكانها ،يسمح لها بتدوير وقطع المواد.
توجد حاملات أدوات طاحونة HSK بأحجام وأنواع مختلفة لاستيعاب قطع طاحونة مختلفة وآلات طحن.عادة ما يكون لها شاشة في نهاية واحدة لتثبيت القطع طاحونة الوجه وعصا معقبة في الطرف الآخر لإدراجها في فولاذ طاحونة.
يمكن استخدام حامل أدوات طاحونة الوجه HSK لتحسين دقة التصنيع والإنتاجية ، حيث يضمن تصميم الشفرة الدقيق تناسبًا ضيقًا ويقلل من الاهتزاز أثناء عمليات التصنيع.
