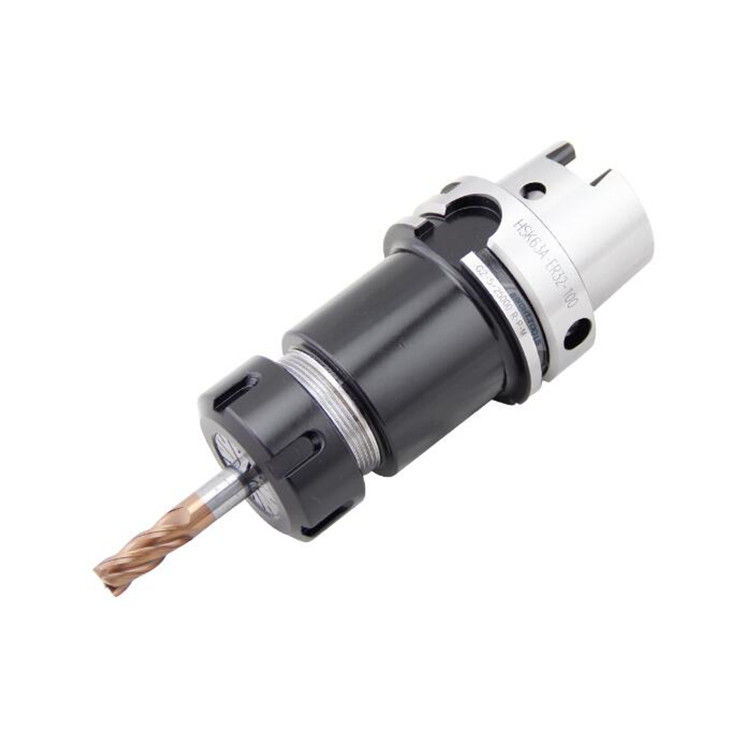

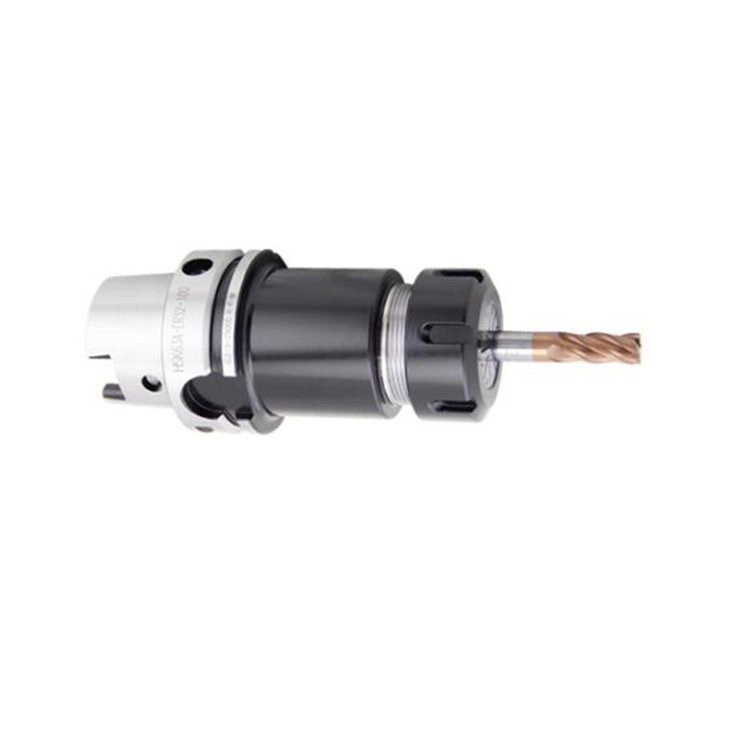

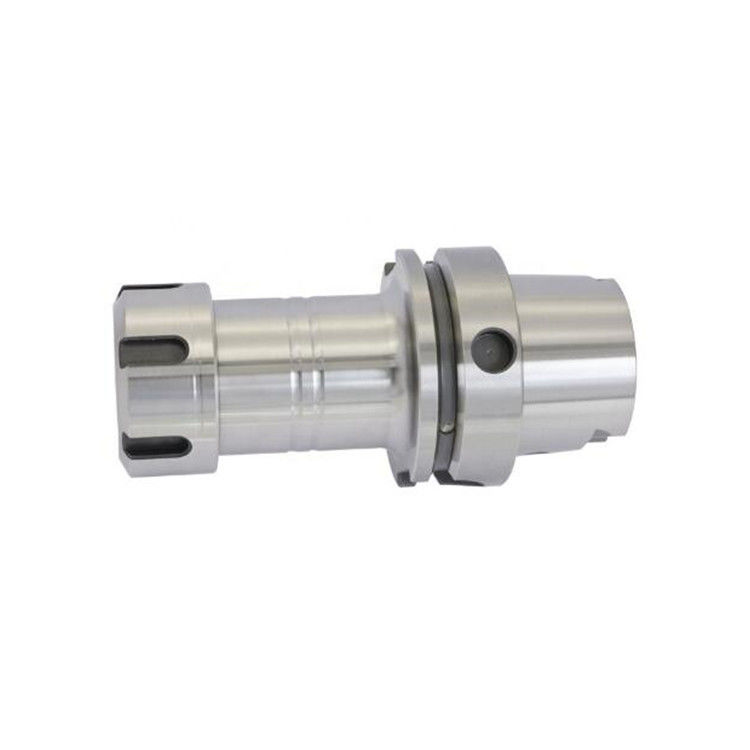

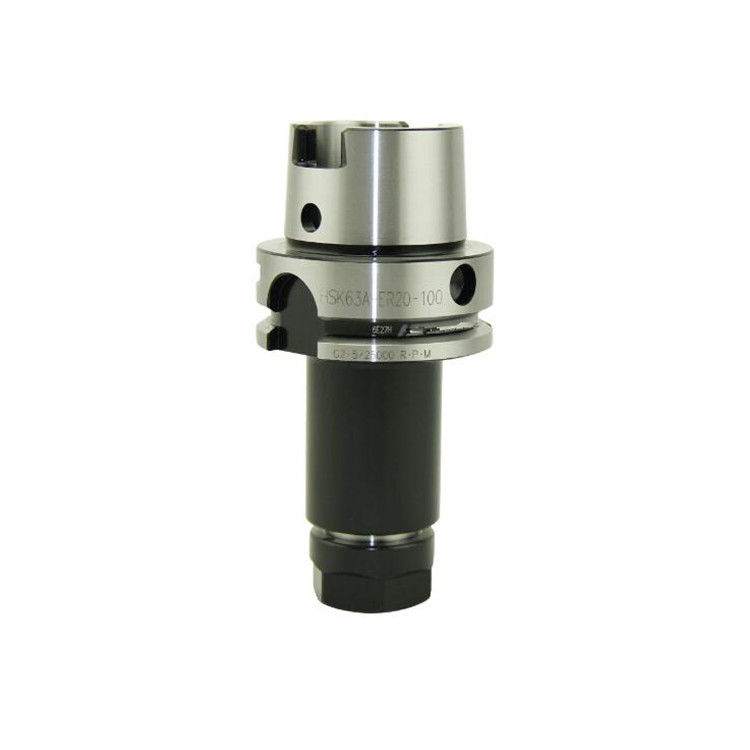

ER كوليت تشاك HSK حامل أدوات للحفر طحن التواء والنقر

HSK ER Collet Chuck للحفر والطحن والالتواء والإصدار حامل أدوات cnc حامل أدوات hsk

مواصفات حامل الأدوات

الدقة HSK ER Collet CHUCK حامل أدوات CNC، تم تصميم وضع وضعية ضبط وضعية مزدوجة الفريدة، يتم إضافة وقف نهاية الأمامية والخلفية للخيط،يتم زيادة صلابة المقبض بنسبة 30٪، السكين المضاد للتذبذب له تأثير ممتاز ضد الغبار. يمكن استخدامه للحفر والطحن والتواء والضغط وغيرها من المعالجة ، مع جدوى قوية وأداء عالية التكلفة.يرجى الاستشارة بشكل منفصل لتخصيص الأجزاء غير القياسية.

Hsk كوليت تشاك أداة ومقبض مطابقة
وينبغي إيلاء الاهتمام لمطابقة حامل الأداة والأداة، وخاصة عند اختيار حامل أداة الضغط، وينبغي إيلاء الاهتمام لحجم رأس مربع محرك الضغط.اختيار القطع الحفرة ذات الحافة الواحدة على أداة آلة NC يمكن أن تتجنب خدش قطعة العمل أثناء سحب الأداة، ولكن يجب الانتباه إلى اتجاه وضع رأس الأداة بالنسبة إلى المفتاح على مقبض الأداة: بعض أدوات الآلة تتطلب نفس التوجه كما المفتاح،في حين أن بعض أدوات الآلات تتطلب أن اتجاه المفتاح يكون عمودي على اتجاه المفتاح.

Hsk Er كوليت شاك اختيار من كفاءة عالية ومكون حامل الأدوات
من أجل تحسين كفاءة المعالجة ، يجب اختيار قطع عالية الكفاءة وحاملات الأدوات قدر الإمكان.يمكن استخدام حامل أدوات الحفر ذو الحواف المزدوجة للحفر الخام، والتي لا يمكن أن تحسن فقط كفاءة المعالجة، ولكن أيضا تساعد على تقليل اهتزاز القطع.ولكن أيضا مشبك أداة حفرة تحمل من خلال قضيب الاتصال. بالنسبة للقطعات العاملة الكبيرة والمعقدة النموذجية ، يجب اختيار أدوات القطع المركبة قدر الإمكان. على الرغم من أن سعر أدوات القطع المركبة وحاملات الأدوات مكلف نسبياً,استخدام أدوات القطع المركبة في مراكز المعالجة يمكن أن تجمع بين عمليات متعددة في عملية واحدة وتكتمل بأداة واحدة،والتي تساعد على تقليل وقت المعالجة وعدد تغييرات الأدوات، وتحسين كفاءة الإنتاج بشكل كبير. بالنسبة لبعض الأجزاء الخاصة، يمكن النظر أيضا في تصميم خاص لحامل الأدوات المركبة.

مقدمة لحامل أدوات HSK:
1يمكن للاتصال المزدوج للجهة النهائية للشريحة والجزء المخروط القصير من مقبض السكين أن يلامس ويضغط على الغزل الميكانيكي في نفس الوقت ، لضمان صلابة عالية.

2يؤكد وضع وجه النهاية في اتجاه الغزل والجسم الفقري في اتجاه الفتحة دقة التكرار العالية لإعداد مقبض الأداة ،والتي مناسبة للآلات عالية الدقة.

3. قسم الوعاء الشوكي خفيف ومريح لتغيير الأدوات التلقائي.

4خلال دوران عالية السرعة، فإن مخروط شكل التحكم المركزي يتبع توسع العمود الرئيسي، والذي يمكن أن يحافظ على دقة عالية.

5دعم تطبيقات المبردات عالية الضغط

6بعد المعالجة الحرارية للمقبض الشوكي HSK ، يضمن القطع الصلب للكتف الداخلي للمقبض الشوكي: (1) سحب أسفل وقفل التركيز المثالي للكتف (معيار DIN 0.04) ؛(2) دقة التدفق الممتازة؛ (3) قوة قفل عمود ممتازة ؛ (4) صلابة شعاعية ممتازة.

7بعد المعالجة الحرارية للمقبض الشوكي HSK ، يضمن القطع الصلب لسطح الاتصال بين مقبض الشوكي والعمود الرئيسي: (1) سلامة تغيير الأدوات ؛(2) تمديد دورة حياة المخلب.

8. جميع مقبضات الأدوات متوازنة بدقة ديناميكيا إلى g2.5 25000rpm لضمان: (1) التشغيل السريع والمستقر لدوال آلة الآلة ؛ (2) إطالة دورة حياة الدوران ؛ (3) تحسين عمر الأداة ؛(4) جودة عالية من معالجة السطح.
