| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | HSK40، HSK50، HSK63، HSK100 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | معالجة CNC | المواد: | 20CrMnTi |
|---|---|---|---|
| الاسم: | حامل أدوات HSK | نفد: | 0.003 مم |
| الحجم: | معيار | المعالجة السطحية: | تلميع |
| تسامح: | 0.005 مم | النوع: | حامل الأدوات HSK100 |
| اللون: | فضة | مهلة: | 7-15 يوم |
| الـ MOQ: | قطعة واحدة | التعبئة والتغليف: | صندوق كرتون |
| الميناء: | تشينغداو | تفتق: | إتش إس كيه |
| الوزن: | 1.2 كجم | ||
| إبراز: | (تشاك كوليت) في غرفة الطوارئ,طائرة الطوارئ (تشاك) DIN69893,معالجة CNC حامل أدوات HSK,ER Collet Chuck DIN69893,CNC Processing HSK Tool Holder |
||

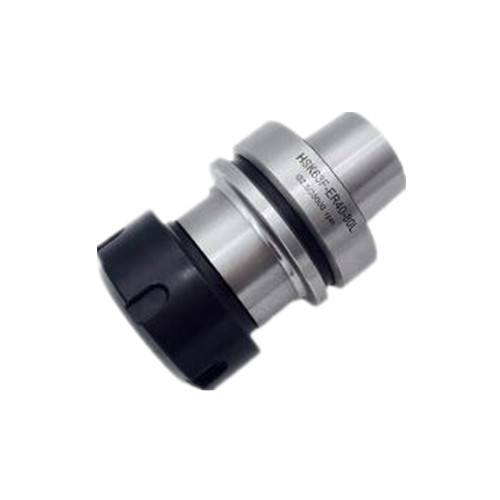

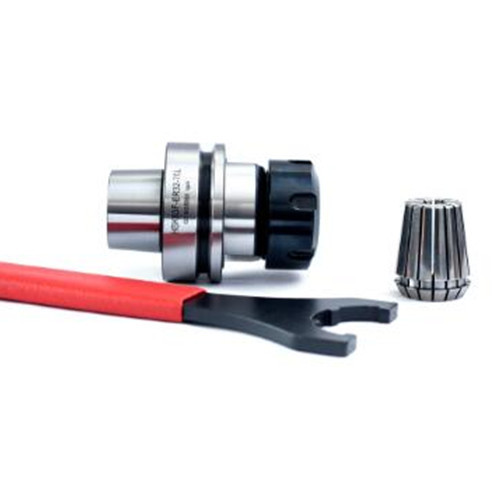

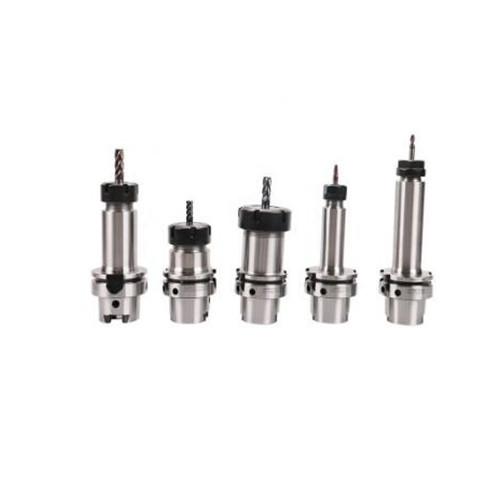

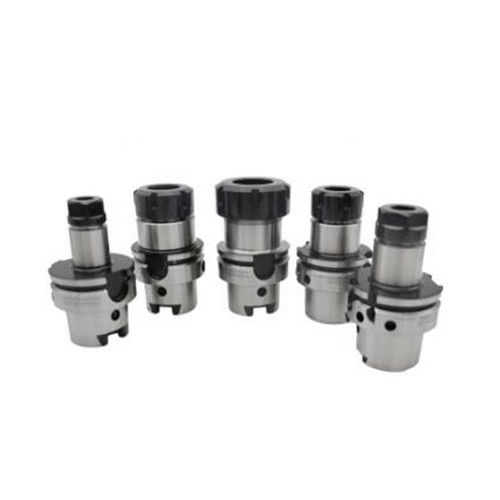

HSK ER Collet Chuck DIN69893 لمعالجة CNC بدقة عالية للنظام
HSK ER Collet Chuck DIN69893 لمعالجة CNC، حامل أدوات HSK هو مقبض أدوات القطع عالية السرعة.أصبح حامل الأدوات hsk جزءا هاما من تكنولوجيا التصنيع في قطع عالية السرعة، وأصبحت جزءا هاما من تكنولوجيا تصنيع التصنيع في قطع عالية السرعة.أداء التصنيع من حامل أدوات BT التقليدية كان من الصعب تلبية متطلبات قطع عالية السرعةفي حين أن نظام الأداة يمكن أن يؤدي قطع في سرعة عالية، يجب استيفاء الشروط الأساسية التالية:
1دقة عالية للنظام
دقة النظام تشمل دقة وضع النظام وتثبيته ودقة وضع الأداة المتكررة.السابق يشير إلى دقة الاتصال بين الأداة ومقبض الأداة، وبين مقبض الأداة ودوال آلة الآلة؛ هذا الأخير يشير إلى استمرارية دقة نظام الأداة بعد كل تغيير أداة. نظام الأداة لديه دقة عالية للنظام،والتي يمكن أن تضمن الاستقرار الثابت والديناميكي لنظام الأدوات في ظروف التصنيع عالية السرعة.
2صلابة عالية للنظام
الصلابة الساكنة والديناميكية لنظام الأداة هي عامل مهم يؤثر على دقة التصنيع وأداء القطع.الصلابة غير الكافية لنظام الأداة سوف يسبب الاهتزاز لنظام الأداة، والتي من شأنها أن تقلل من دقة المعالجة، وتفاقم ارتداء الأداة وتقليل عمر الخدمة للأداة.
3توازن ديناميكي جيد
في ظل حالة عالية السرعة المعالجة ، فإن عدم التوازن من الكتلة الصغيرة سوف يسبب قوة طرد مركزي ضخمة ، والتي سوف تتسبب في اهتزاز حاد من آلة الماكينة في عملية المعالجة.,التوازن الديناميكي لنظام الأدوات عالية السرعة مهم جدا.
المواصفات الخاصة بـ HSK ER
1اسم المنتج: HSK ER Collet Chuck حامل الأدوات
2رقم الطراز: HSK30,HSK40,HSK50,HSK63,HSK100
3.التطبيق: حامل أدوات الطحن لموجات CNC
4مادة: الفولاذ المقاوم للصدأ
5المعيار:DIN69893
6صلابة:HRC58±2mm
7سرعة الدوران: G2.5 30000 دورة في الدقيقة
8التدفق: ضمن 5 ميكرومتر
9.خامة السطح: Ra<0.25μm
10مخروط شفرة:11.الكهربرة:0.8ملم
| رقم النموذج | (ل) | L1 | L2 | D ((h10) | d1 | d2 | d3 ((MAX) | T | كيلوغرام |
| HSK63A-ER16-80 | 112 | 80 | 54 | 63 | 28 | 16 | 53 | M10 × 1.5P | 1.50 |
| HSK63A-ER16-100 | 132 | 100 | 74 | 1.55 | |||||
| HSK63A-ER16-120 | 152 | 120 | 94 | 1.70 | |||||
| HSK63A-ER20-80 | 112 | 80 | 54 | 34 | 20 | M12 × 1.75P | 1.60 | ||
| HSK63A-ER20-100 | 132 | 100 | 74 | 1.70 | |||||
| HSK63A-ER20-120 | 152 | 120 | 94 | 1.60 | |||||
| HSK63A-ER25-80 | 112 | 80 | 54 | 42 | 25 | M16 × 2.0P | 1.70 | ||
| HSK63A-ER25-100 | 132 | 100 | 74 | 1.80 | |||||
| HSK63A-ER25-120 | 152 | 120 | 94 | 2.00 | |||||
| HSK63A-ER25-150 | 182 | 150 | 124 | 2.30 | |||||
| HSK63A-ER32-80 | 112 | 80 | 54 | 50 | 32 | 2.50 |
