| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | HSK40، HSK50، HSK63، HSK100 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | معالجة CNC | المواد: | 20CrMnTi |
|---|---|---|---|
| الاسم: | حامل أدوات HSK | نفد: | 0.003 مم |
| الحجم: | معيار | المعالجة السطحية: | تلميع |
| تسامح: | 0.005 مم | النوع: | حامل الأدوات HSK63A |
| اللون: | فضة | مهلة: | 7-15 يوم |
| الـ MOQ: | قطعة واحدة | التعبئة والتغليف: | صندوق كرتون |
| الميناء: | تشينغداو | تفتق: | إتش إس كيه |
| الوزن: | 1.6 كجم | ||
| إبراز: | حاوية أدوات HSK للطحن,20CrMnTi حامل أدوات HSK,20CrMnTi HSK63A حامل طاحونة القشرة,20CrMnTi HSK Tool Holder,20CrMnTi HSK63A Shell Mill Holder |
||

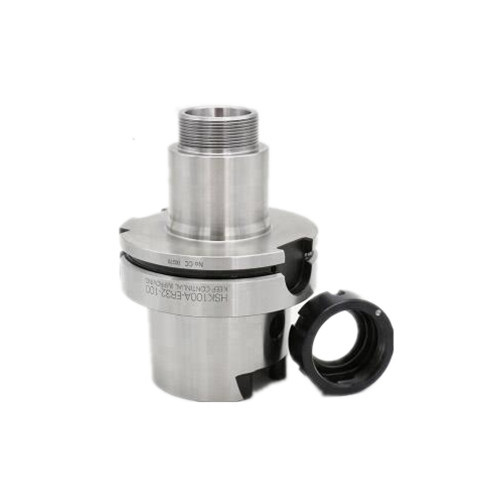

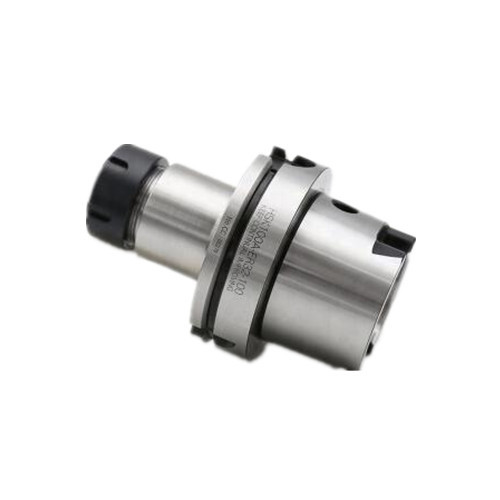

طحن ER عجلة الكوليت HSK حامل أدوات
مقدمة حامل أدوات HSK:
1يمكن للاتصال المزدوج للجانبين من وجه نهاية اللحاء وجزء المخروط القصير من المقبض أن يلامس ويضغط في وقت واحد على الغزل الميكانيكي ، وبالتالي ضمان صلابة عالية.
2- يضمن وضع وجه النهاية في اتجاه الغزل والجزء الفقري في اتجاه الفتحة دقة التكرار العالية لإعداد حامل الأدوات ،والتي مناسبة للآلات عالية الدقة.
3. قسم الوعاء الشوكي خفيف الوزن ومريح لتغيير الأدوات التلقائي.
4عند الدوران بسرعة عالية، فإن مخروط شكل التحكم المركزي يتبع توسع الغزل، والذي يمكن أن يحافظ على دقة عالية.
5دعم تطبيق سائل التبريد عالي الضغط
6بعد المعالجة الحرارية لـ HSK ، يضمن القطع الصلب للكتف الداخلي للكتف الشوكي: (1) التركيز المثالي لكتف القفل (معيار DIN 0.04) ((2) دقة قفزة ممتازة ((3) قوة قفل فولدر ممتازة ((4) صلابة شعاعية ممتازة.
7بعد المعالجة الحرارية للشفرة الشوكية HSK ، فإن قطع سطح الاتصال الصلب بين الشفرة الشوكية والدوال يضمن: (1) سلامة تغيير الأدوات ((2) تمديد دورة حياة المخلب.
8جميع حاملات الأدوات متوازنة ديناميكيا إلى g2.5 25000rpm لضمان:(1) التشغيل السريع والمستقر لدوال الآلة الآلية ((2) تمديد دورة حياة الدوران ((3) تحسين عمر الأداة ((4) ارتفاع جودة معالجة السطح.
طحن Hsk Er استخدام حامل الأدوات
لمركز قطع آلة CNC
المواصفات التقنية
المواصفات الخاصة بـ HSK ER
1اسم المنتج: HSK ER Collet Chuck حامل الأدوات
2رقم النموذج: HSK30,HSK40,HSK50
3.التطبيق: حامل أدوات الطحن لموجات CNC
4مادة: الفولاذ المقاوم للصدأ
5المعيار:DIN69893
6صلابة:HRC58±2mm
7سرعة الدوران: G2.5 30000 دورة في الدقيقة
8التدفق: ضمن 5 ميكرومتر
9.خامة السطح: Ra<0.25μm
10مخروط شفرة:11.الكهربرة:0.8ملم
12الدفع: TT/paypal/Western Union/ضمان التجارة/التأشيرة/الشيك الإلكتروني
13القدرة على التوريد: 30000 قطعة / قطعة شهريا HSK50E ER16 حامل الأدوات
تفاصيل العبوة:
1فيلم داخلي-صندوق بلاستيكي-كرتون-حافل
2-وفقا لطلبك
الميناء: تشينغداو، تيانجين، شنغهاي
وقت التوصيل: عادة في المخزون، والشحن فورا بعد الدفع.
| رقم النموذج | (ل) | L1 | L2 | D ((h10) | d1 | d2 | d3 ((MAX) | T | كيلوغرام |
| HSK63A-ER16-80 | 112 | 80 | 54 | 63 | 28 | 16 | 53 | M10 × 1.5P | 1.50 |
| HSK63A-ER16-100 | 132 | 100 | 74 | 1.55 | |||||
| HSK63A-ER16-120 | 152 | 120 | 94 | 1.70 | |||||
| HSK63A-ER20-80 | 112 | 80 | 54 | 34 | 20 | M12 × 1.75P | 1.60 | ||
| HSK63A-ER20-100 | 132 | 100 | 74 | 1.70 | |||||
| HSK63A-ER20-120 | 152 | 120 | 94 | 1.60 | |||||
| HSK63A-ER25-80 | 112 | 80 | 54 | 42 | 25 | M16 × 2.0P | 1.70 | ||
| HSK63A-ER25-100 | 132 | 100 | 74 | 1.80 | |||||
| HSK63A-ER25-120 | 152 | 120 | 94 | 2.00 | |||||
| HSK63A-ER25-150 | 182 | 150 | 124 | 2.30 | |||||
| HSK63A-ER32-80 | 112 | 80 | 54 | 50 | 32 | 2.50 | |||
| HSK63A-ER32-100 | 132 | 100 | 74 | 63 | 50 | 32 | 53 | 2.55 | |
| HSK63A-ER32-150 | 177 | 145 | 119 | 2.70 | |||||
| HSK63A-ER40-80 | 112 | 80 | 54 | 63 | 40 | M20 × 2.0P | 2.65 | ||
| HSK63A-ER40-100 | 132 | 100 | 74 | 2.70 | |||||
| HSK63A-ER40-120 | 152 | 120 | 94 | 2.77 | |||||
| HSK63A-ER40-150 | 182 | 150 | 124 | 2.95 | |||||
| HSK63A-ER50-120 | 152 | 120 | 94 | 78 | 50 | M24 × 2.0P | 3.50 |
