| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | NT30 ، NT40 ، NT50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 20/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | طحن | العلامة التجارية: | NT |
|---|---|---|---|
| طلاء: | TiAlN | زاوية حافة القطع: | 90 درجة |
| طول الفلوت: | 2.5 | رقم الفلوت: | 2 |
| المواد: | 20CrMnTi | الاسم: | حامل أداة NT |
| الطول الإجمالي: | 133 | قطر عرقوب: | 1/2 |
| نوع عرقوب: | ايزو | الحجم: | ISO40 B16 |
| النوع: | حامل الأدوات | الوزن: | 0.98 كجم |
| الحزمة: | صندوق بلستيك | ||
| إبراز: | ISO40 B16 NT حامل الأدوات,NT حامل أدوات لآلات الطحن,حفرة آلة الطحن تشاك أربور,NT Tool Holder For Milling Machine,Milling Machine Drill Chuck Arbor |
||

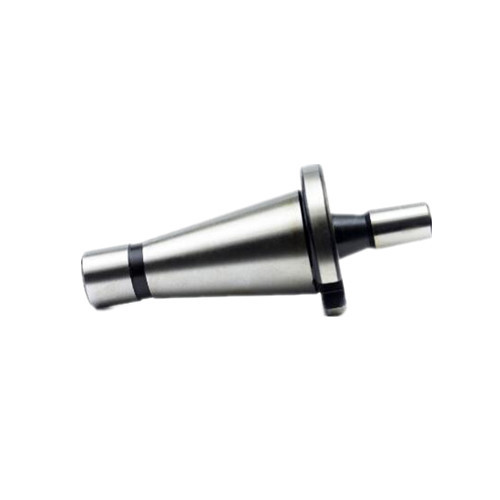

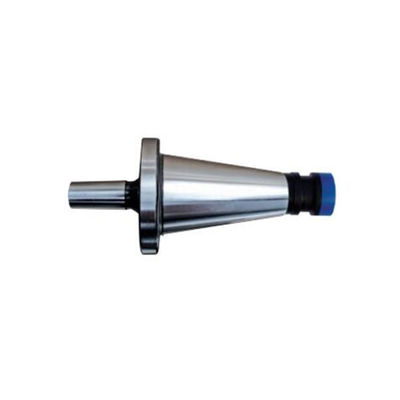

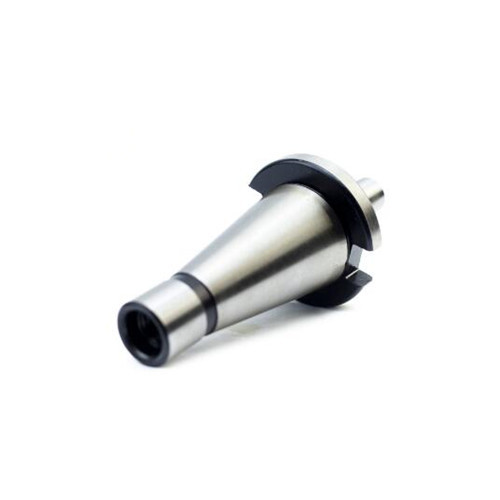

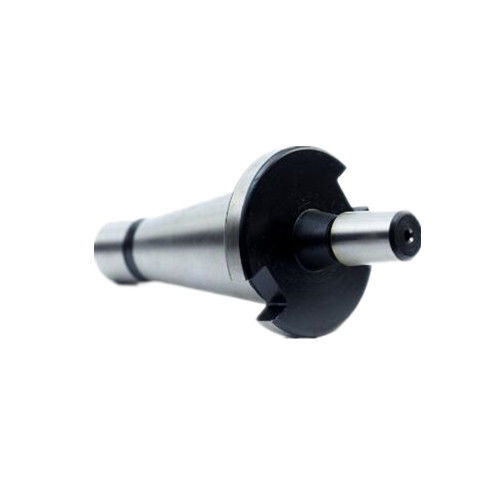

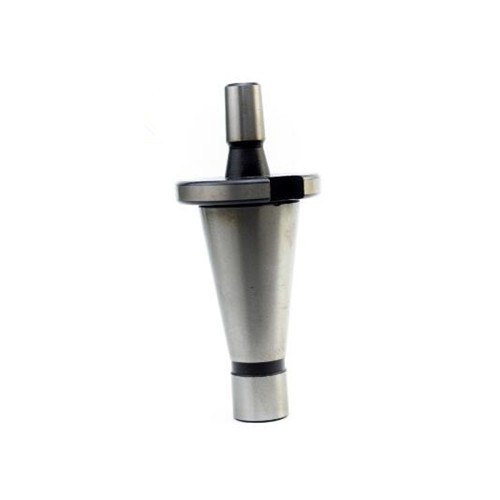

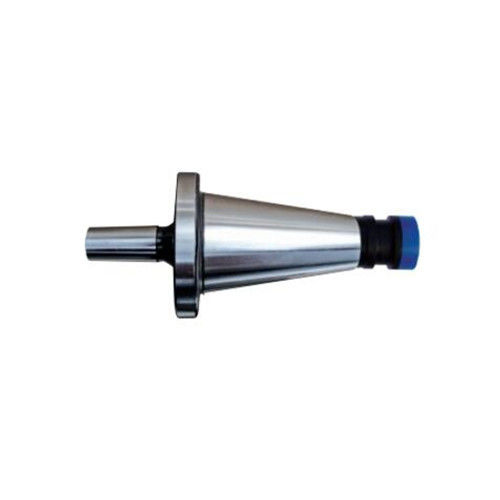

حفر CNC شاك أربور لحامل الأدوات NT آلة طحن NT شيك حفر شاك أربور
محور الحفر هو جهاز يستخدم لتوصيل محرك الحفر إلى محور آلة الحفر أو آلة الطحن.وهو يتكون عادة من عمود خيوط يتناسب مع الفوهة ونهاية معقبة التي تتناسب مع الدبابيسيسمح الممر بالربط السريع والآمن من أنواع وأحجام مختلفة من أدوات الحفر إلى الآلة ، مما يسمح بالتنوع في عمليات الحفر.
| النموذج 7: 24.NO.S | د | د | (ل) | م | WT |
| ISO30-J1 | 31.75 | 9.754 | 106 | M12 | 0.326 |
| ISO30-J2S | 31.75 | 13.94 | 109 | M12 | 0.341 |
| ISO30-J2 | 31.75 | 14.199 | 113 | M12 | 0.349 |
| ISO30-J33 | 31.75 | 15.85 | 122 | M12 | 0.377 |
| ISO30-J6 | 31.75 | 17.17 | 122 | M12 | 0.388 |
| ISO30-J3 | 31.75 | 20.599 | 123 | M12 | 0.426 |
| ISO30-J4 | 31.75 | 28.55 | 136 | M12 | 0.602 |
| ISO30-J5 | 31.75 | 35.89 | 145 | M12 | 0.827 |
| ISO40-J0 | 44.45 | 6.35 | 126 | الـ M16 | 0.789 |
| ISO40-J1 | 44.45 | 9.754 | 133 | الـ M16 | 0.797 |
| ISO40-J2S | 44.45 | 13.94 | 136 | الـ M16 | 0.817 |
| ISO40-J2 | 44.45 | 14.199 | 141 | الـ M16 | 0.829 |
| ISO40-J33 | 44.45 | 15.85 | 145 | الـ M16 | 0.853 |
| ISO40-J6 | 44.45 | 17.17 | 145 | الـ M16 | 0.864 |
| ISO40-J3 | 44.45 | 20.599 | 150 | الـ M16 | 0.902 |
| ISO40-J4 | 44.45 | 35.89 | 165 | الـ M16 | 1.028 |
| ISO40-J5 | 44.45 | 25.89 | 170 | الـ M16 | 1.303 |
| ISO50-J1 | 69.85 | 9.754 | 175 | M24 | 2.672 |
| ISO50-J2S | 69.85 | 13.94 | 177 | M24 | 2.692 |
| ISO50-J2 | 69.85 | 14.199 | 180 | M24 | 2.704 |
| ISO50-J33 | 69.85 | 15.85 | 184 | M24 | 2.728 |
| ISO50-J6 | 69.85 | 17.17 | 184 | M24 | 2.739 |
NT30 أجهزة الحفر ، عصا الاتصال باستخدام الصلب اللاصق ، وصلت القسوة إلى 58-62 درجة ، والسرعة تصل إلى 12000 دورة في الدقيقة.يتم استخدام قضيب الاتصال بشكل رئيسي للحفر وآلة الطحن المستخدمة في محرك الحفر، عادة ما تستخدم للدراجة، آلة الطحن، مركز الآلات الآلية الخ.
المواصفات
1.NT حفر تشاك أربور النموذج: NT30/40/50
2.NT حفر تشاك أربور المواد:20CrMnTi
3.NT حفر تشاك أربور صلب:HRC58-62
4.NT حفر تشاك أربور ينفذ أقل من 0.005 مليمتر
5.أدوات الحفاظ على تغطية الترتيبات BT30/40/50، CATEE30/40/50، DIN69871A30،40,50
6.NT حفر تشاك أربور ثلاثة أنواع من التبريد A:بدون مصدر تبريد AD:مصدر تبريد AD / B:مصدر تبريد مع سائل تبريد داخلي من خلال الياقة
7حامل أدوات متوازن متاح G6.3=12000rpm G2.5=20000rpm
مل & دريل شاك مورس عقدة مخروط لتكيف شاك الحفر ل الحفر أو الطاحونة الخاصة بك. ببساطة إطلاق شاك الحفر على البنتل وذهب.
طحن NT حفرة شاك arbor هي أداة تستخدم في آلات الطحن للحفاظ على حفرة شاك بشكل آمن في مكانها. تم تصميمها خصيصًا للآلات التي تستخدم نظام spindle NT (Nose Taper).يتم إدخال المقبض في محور آلة الطحن، ويتم بعد ذلك ربط محرك الحفر بالشفرة. وهذا يسمح بإجراء عمليات الحفر الدقيقة على القطعة.تم تصنيع NT حفر شاك arbor من المواد عالية الجودة لضمان المتانة والدقة في تطبيقات الحفر.
