| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| دقة: | دقة عالية | التطبيق: | آلة التصنيع باستخدام الحاسب الآلي |
|---|---|---|---|
| المبرد من خلال: | نعم.. | المواد: | 20CrMnTi |
| اسم المنتج: | حامل أداة SK | نفد: | 0.005 مم |
| نوع عرقوب: | mta | المعالجة السطحية: | تلميع |
| تفتق: | SK30 | النوع: | تشاك كوليه |
| الطول الإجمالي: | 60 | الحجم: | sk30-mta2 |
| الوزن: | 0.5 | ||
| إبراز: | MTA3 حامل أداة طحن CNC,SK40 حامل أداة طحن CNC,مكيّف (SK40) لـ (مورس),SK40 CNC Milling Tool Holder,SK40 Morse Taper Adapter |
||

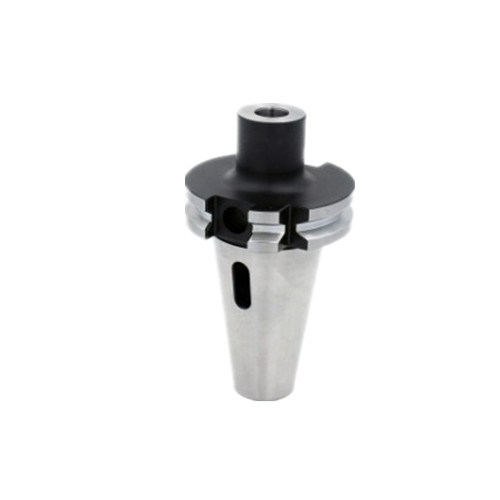

SK40 MTA3 حامل أداة آلة طحن CNC DIN 69871 محول مورس مخفف محول أداة آلة
مقدمة موجزة
SK30،40،50 MTA محول مورز التوت، مناسب للضغط النوع DIN228-1A مع حامل أدوات مورز مسطح الذيل. عالية السرعة والتحديد عالية المعالجة الأدوات الميكانيكية والقطع والأدوات الأخرى.حامل أدوات ذو الدقة العاليةمتوازنة G6.3 أو G2.5 للاختيار.
حاملات أدوات SK للدبابيس الميكانيكية وأدوات القطع وغيرها من أدوات الاتصال الملحق. هو معيار اتصال أدوات الدبابيس البسيطة والشعبية ، وخاصة SK30 SK40 SK50... الخ. صناعة العفن ،وآلة الحفر عالية السرعة، استخدمت أكثر.
نطاق التطبيق: القطع المستخدمة في خندق القيادة الشعاعية، مثل القطع الطحن الوجه، القطع القرص الرأسي، مجموعة نوع طاحونة نهاية
1مادة :20CrMnTi
2صلابة: HRC52-54
3. التشغيل:0.005ملم
4.SK مورس تابر مكيّف التبريد: AD؛ AD / B يمكن القيام به بناء على الطلب.
5.SK مورس موازنة المكيف: G6.3/15000 RPM
6.SK مكيّف مورس كوني استخدام:لإمساك الأدوات مع شاق ومسمار مورس كوني وفقًا لنموذج DIN228-1 B.
المواصفات
SK30/SK40/SK50-MTA هو النوع ذو مقبض ذيل مسطح ، MTB Mo بدون ساق ذيل مسطح وسلسلة مقبض أكمام TSA
(1) الدرجة المركزية والقفز الدقيق أقل من 0.005MM ، ويمكن أن تضمن هذه الدقة في ظل التشغيل عالية السرعة ، ويمكن ضمان الدقة في عامين.
(2) المقبض لديها تصميم الباردة المركز، تصميم منفذ اللحاء.
(3) دقة الشوكة الشوكية أقل من at3، منطقة التسامح H4، ومحور آلة الماكينة مع الخير، في التشغيل عالية السرعة،يمكن حماية جيدة جدا من الغزل وقطع أداة لتمديد الغزل وقطع الحياة الأداة.
(4) المادة المستخدمة في التعامل مع الفولاذ الموليبدنيوم الكروم
| النموذج | MT لا | (ل) | د |
| SK30-MTA1-50 | 1 | 50 | 25 |
| SK30-MTA2-50 | 2 | 50 | 32 |
| SK30-MTA3-75 | 3 | 50 | 40 |
| SK40-MTA1-50 | 1 | 50 | 25 |
| SK40-MTA2-50 | 2 | 50 | 32 |
| SK40-MTA3-65 | 3 | 65 | 40 |
| SK40-MTA4-95 | 4 | 95 | 50 |
| SK40-MTA5-125 | 5 | 125 | 63 |
| SK50-MTA1-45 | 1 | 45 | 25 |
| SK50-MTA2-60 | 2 | 60 | 32 |
| SK50-MTA3-65 | 3 | 65 | 40 |
| SK50-MTA4-70 | 4 | 70 | 50 |
| SK50-MTA5-105 | 5 | 105 | 65 |
مزايا المنتجات
عند تحميل السكين:
في اتجاه الذيل المسطح و فتحة المقبض
الميزات الرئيسية: 1 ، قبضة قوية ودائمة
2، صلابة جيدة، عزم دوران جيد؛
3، قفل الجذر لديه هيكل جديد، امتصاص تلقائي لاهتزاز القطع؛
4قوة الضغط على القفل قوية
5، بسبب حلقة تحديد الموقع، يمكن أن تكون على يقين من أن القطع؛
6، في اليابان، الولايات المتحدة، ألمانيا، القانون، إيطاليا، مع أعلى دقة الاهتزاز.
محول DIN69871 SK Morse Taper هو حامل أدوات يستخدم في عمليات التصنيع. تم تصميمه لربط أداة بوعاء Morse Taper إلى محور آلة باستخدام DIN69871 SK (Steilkegel).يسمح المكيف بوضع الأداة بأمان ودقة في محور الآلة ، مما يضمن عمليات التصنيع الدقيقة والفعالة.
