| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| اسم المنتج: | حامل أدوات SK | الحجم: | طحن |
|---|---|---|---|
| النوع: | حامل أداة CNC | التطبيق: | طحن المخرطة |
| صلابة: | HRC56-58 | المواد: | 20CrMnTi |
| الاسم: | حامل أداة تفريز وجه SK | نوع المعالجة: | معالجة CNC |
| تسامح: | 0.005 مم | العلامة التجارية: | SK |
| النموذج: | sk50 fmb27 | استقرار: | عالية |
| الوزن: | 2. ، كلغ | نوع قاطع الطحن: | طحن |
| عملية القطع: | قاطع الطحن | ||
| إبراز: | طاحونة الوجه Arbor CNC SK,SK حامل الأدوات HRC56,HRC58 طاحونة تشاك هولدر,SK Tool Holder HRC56,HRC58 Mill Chuck Holder |
||

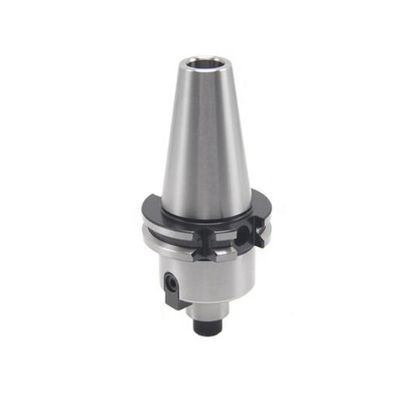

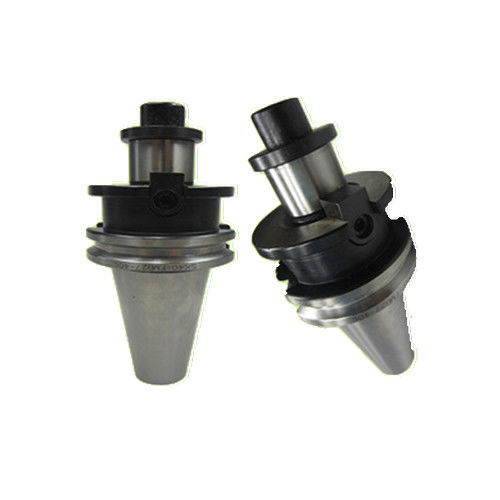

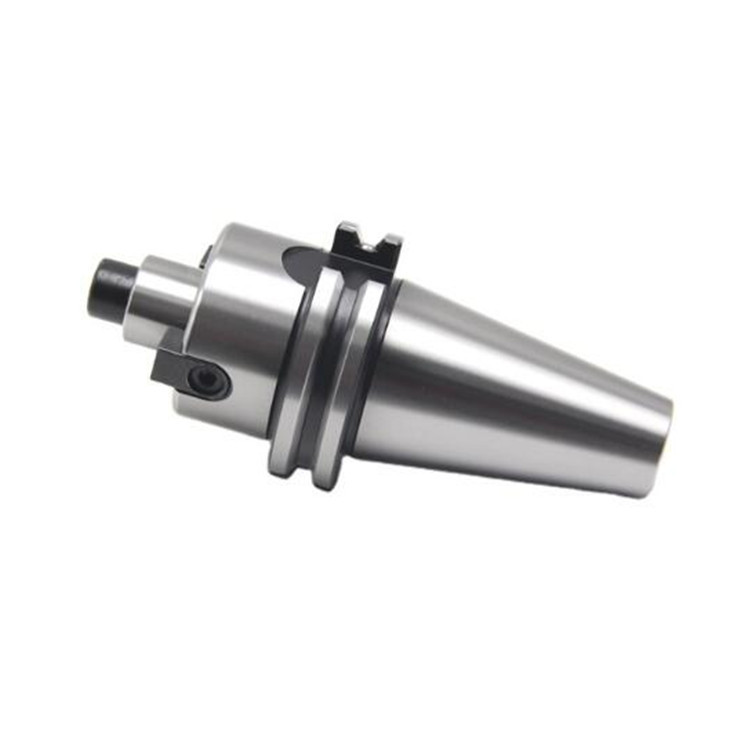

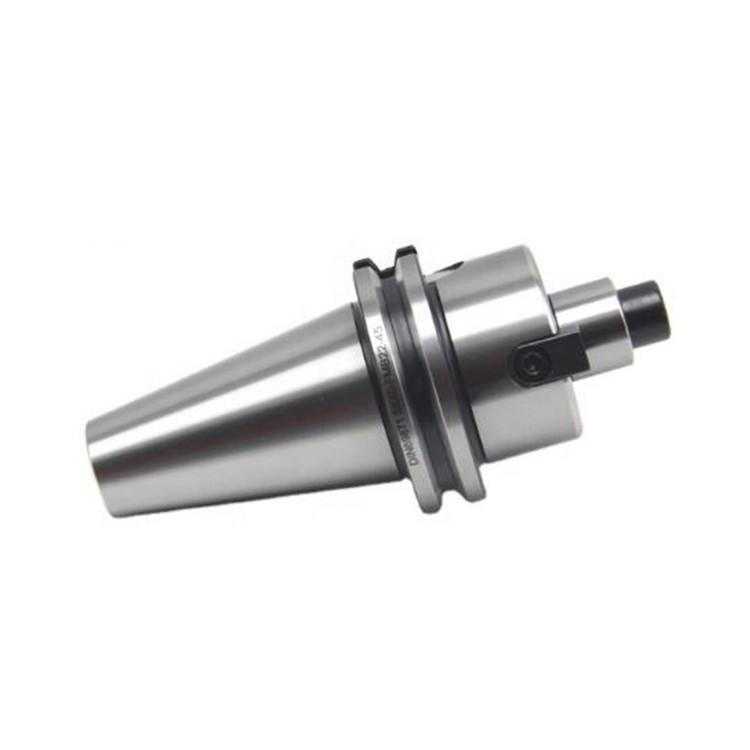

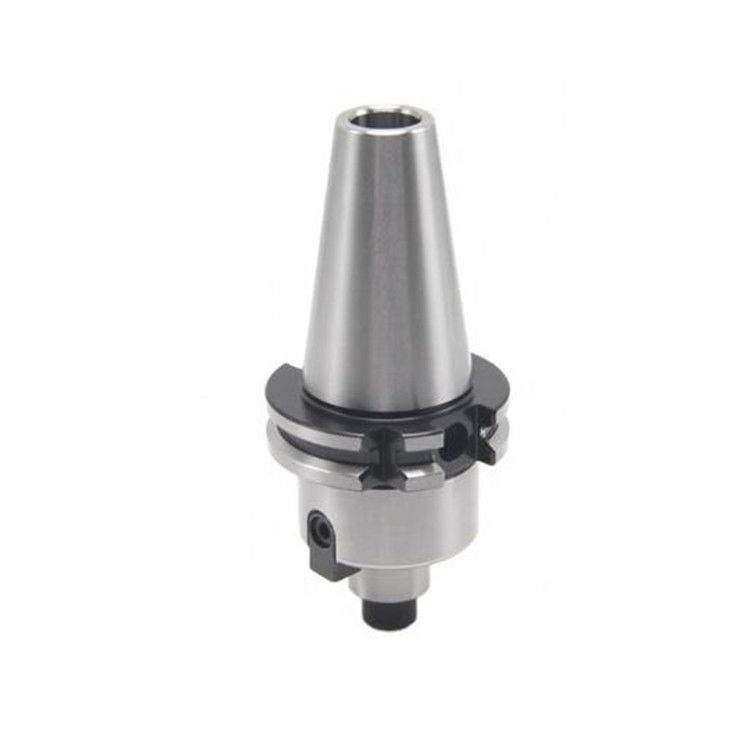

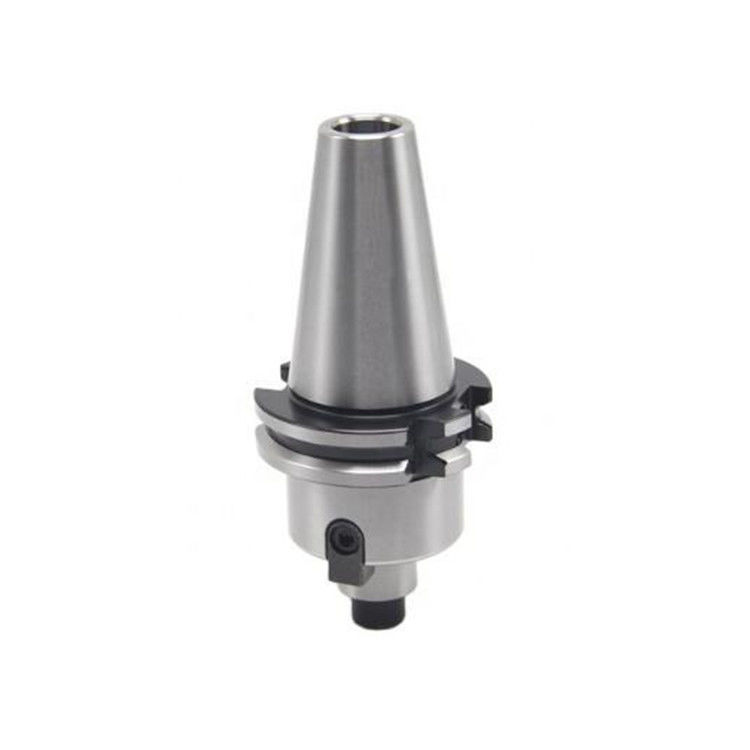

SK وجه طاحونة Arbor حامل أداة CNC SK معيار وجه طاحونة صخرة حامل
حامل مطحنة الوجه SK هو حامل أدوات مصمم خصيصًا للحفاظ على مطحنات الوجه. SK يختصر على "Steilkegel" ، وهو مصطلح ألماني يعني شائكة.عادة ما يستخدم حامل طاحونة SK في آلات الطحن ومراكز معالجة CNC.
عادةً ما يكون حامل طاحونة وجه SK لديه ساق مخروط يتناسب مع فولاذ آلة الطحن. كما أنه يحتوي على شاشة أو طوق في النهاية الذي يحافظ على طاحونة الوجه بشكل آمن في مكانه.قد يكون للشريط ثقوب عدة لربط طاحونة الوجه.
تشتهر حاملات طاحونة SK بالدقة العالية والصلابة ، مما يسمح بعمليات التصنيع الدقيقة والمستقرة.وهي متوفرة في أحجام مختلفة لاستيعاب قطرات مختلفة طاحونة الوجه.
عند اختيار حامل طاحونة SK ، من المهم أن تأخذ بعين الاعتبار شفرة محورية آلة الطحن وحجم الطاحونة التي سيتم استخدامها.من الضروري أيضا لضمان أن يكون حامل متوافقة مع الغزل الآلة ولها آلية الضغط اللازمة للحفاظ بشكل آمن الطاحونة وجه.
بشكل عام، حامل طاحونة SK هو حامل أداة موثوق به يوفر الاستقرار والدقة لعمليات طحن الوجه.
حامل الصفحة المعدنية الميكانيكية وأدوات القطع وغيرها من الملحقات. حامل الصفحة المعدنية ذو الدقة العالية حامل أدوات الصفحة المعدنية ، متوازنة G6.3 أو G2.5 للاختيار.SK حامل طحن الوجه مثل قطعة طحن الوجه، وقطاع القرص الرأسي ، و طاحونة نهاية النوع المحدد ، عالية السرعة و عالية الدقة المعالجة.SK حامل الطحن الوجه يستخدم قطاع الطحن الوجه مع ساق SK في إمساك القطع مع خندق القيادة الشعاعية,
1SK حامل طحن الوجه المادة: 20CrMnTi
2. SK حامل الطحن الجانبي صلابة: HRC56-58
3. SK عقدة طحن الوجه النوع: SK40/50 ER Collet Chuck
4. SK حامل طحن الوجه المعيار: DIN69871
5. SK حامل الطحن للوجوه الموازنة الديناميكية: G6.3/2.5
| النموذج | d1 | d2 | d3 | L1 | L2 | L3 | (ل) | مسدس قفل للقطعة |
غسالة | |
| SK30- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 100.8 | E100U300 |
|
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 102.8 | E120U300 | FM-1 | |
| SK40- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 121.4 | E100U300 |
|
| FMB27-60 | 27 | 33 | 58 | 60 | 20 | 16 | 148.4 | E120U300 | FM-1 | |
| FMB32-60 | 32 | 40 | 66 | 60 | 22 | 16 | 150.4 | E160U350 | FM-1 | |
| FMB40-60 | 40 | 50 | 82 | 60 | 25 | 20.5 | 153.4 | E160U351 | FM-1 | |
| SK50- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 154.75 | E100U300 |
|
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 156.75 | E120U300 | FM-1 | |
| FMB32-35 | 32 | 40 | 66 | 35 | 22 | 16 | 158.75 | E160Z350-40 |
|
|
| FMB40-50 | 40 | 50 | 82 | 50 | 25 | 20.5 | 189.75 | E160Z350-50 |
|
|
| FMB60F-70 | 60 |
|
129 | 70 | 40 |
|
211.75 | E160ZU500 |
|
|
CNC SK Standard Face Mill Chuck Holder هو حامل أدوات مصمم خصيصًا للحفاظ على مطاحن الوجه على آلات CNC. تم تصميمه ليتلاءم مع طوق المسامير القياسي SK ،وهو نوع شائع من الشفرة المستخدمة في آلات CNC.
عادة ما يتكون حامل طاحونة الصفحة من جسم أسطواني مع شفرة في نهاية واحدة وشفرة في الطرف الآخر. يستخدم الشفرة لتثبيت حامل إلى محور الآلة ،بينما يتم استخدام الشفرة للحفاظ على طاحونة الوجه بشكل آمن في مكانها.
يسمح حامل عجلة طاحونة الوجه بتغيير الأدوات بسرعة وسهولة ، حيث يمكن إدخالها وإزالتها بسهولة من محور الآلة.كما أنه يوفر اتصال صلبة ومستقرة بين محور آلة ومطحنة وجه، وضمان الدقة والدقة في التصنيع.
بشكل عام ، فإن حامل CNC SK Standard Face Mill Chuck هو أداة أساسية لعمليات التصنيع التي تتطلب استخدام طواحين الوجه على آلات CNC.
