| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PC |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs الشهر |
| طلاء: | تين | اتجاه القطع: | اليد اليمنى |
|---|---|---|---|
| طول الفلوت: | 2-1 / 2 | نوع الفلوت: | مستقيم |
| المواد: | 20CrMnTi | عدد المزامير: | 2 |
| الطول الإجمالي: | 110 | اسم المنتج: | حامل أداة SK SC |
| قطر عرقوب: | 42 | نوع عرقوب: | مستقيم عرقوب |
| التطبيق: | بالقطع | ||
| إبراز: | حامل أدوات القطع Collet Chuck,SK40-C20-100 كوليت تشاك,SK40-C20-100,SK40-C20-100 Collet Chuck,SK40-C20-100 |
||

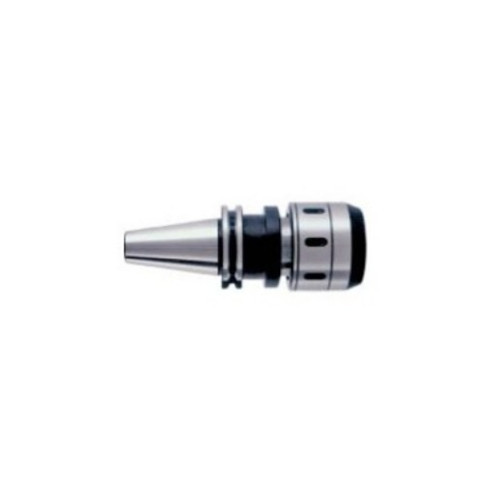

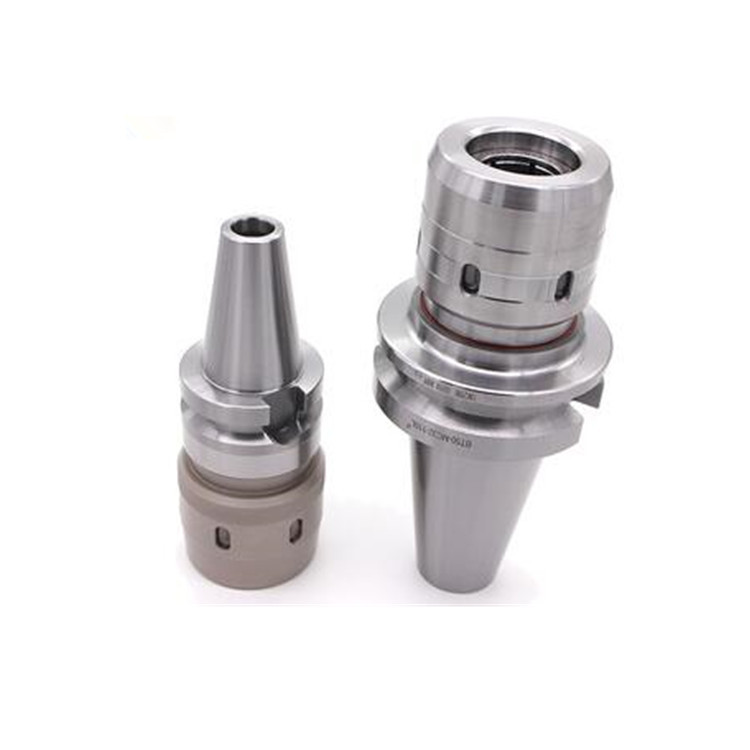

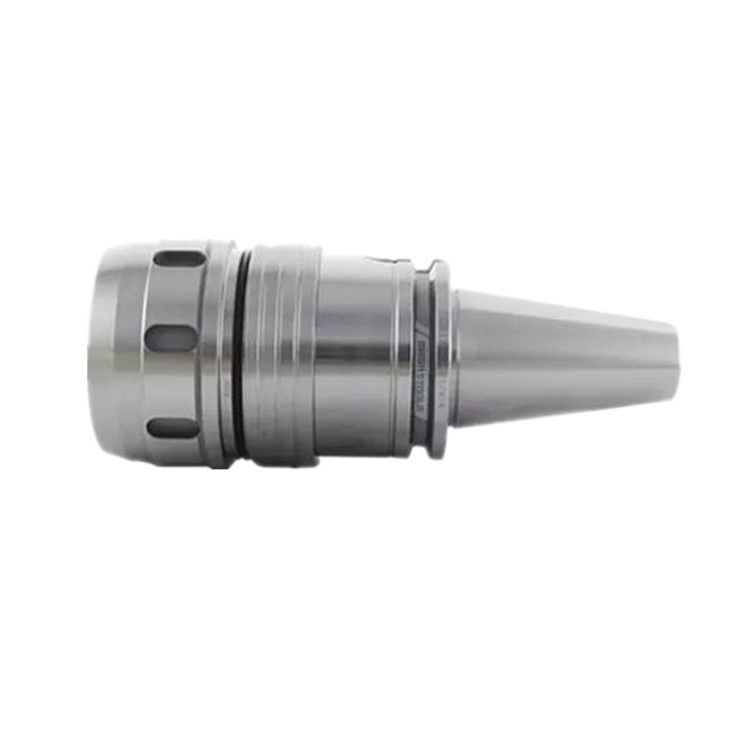

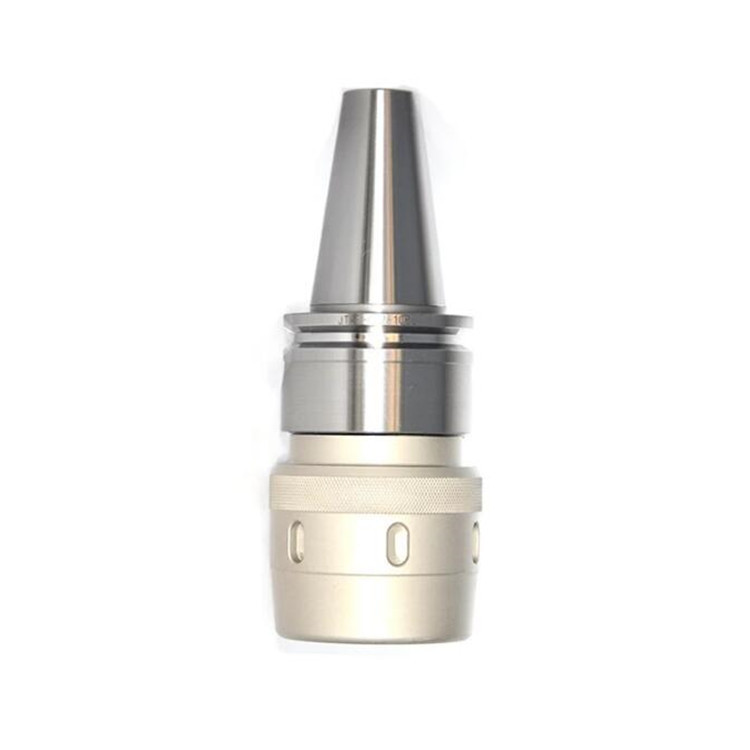

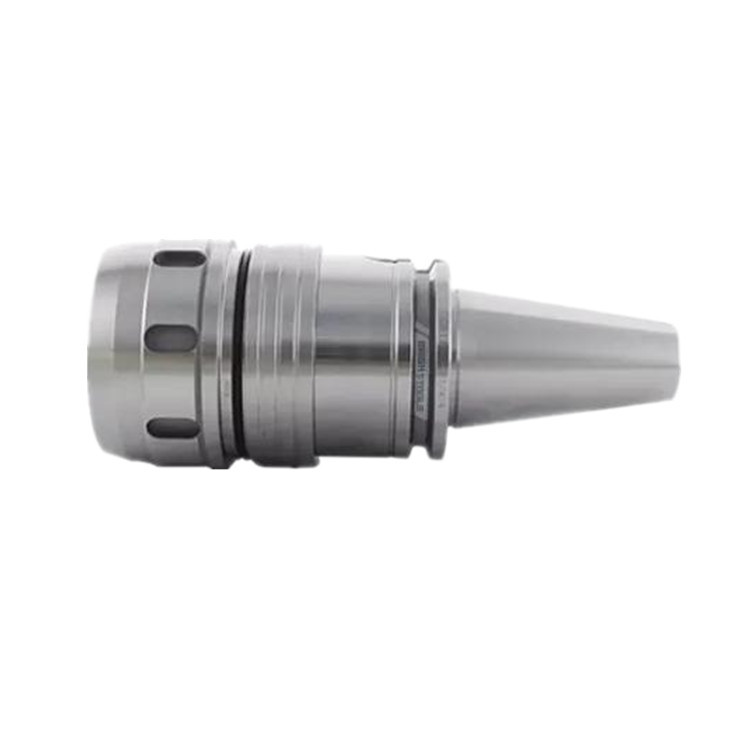

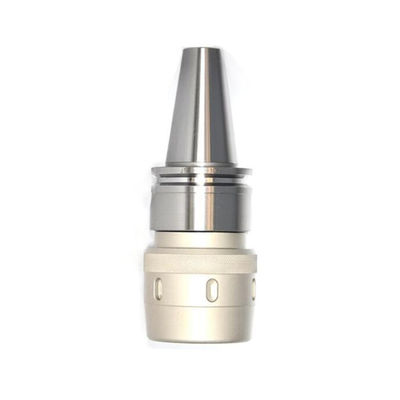

SK40-C20-100 شاك الكوليت مع مقاومة قفل منخفضة حامل أداة القطع شاك cnc
SK الدقة الطاقة الطحن SC32 شاك حامل أداة القطع المستقيمة,مبدأ القفل من حامل أداة شاك قوية مماثلة لمبدأ محمل الشفرة، والإبرة التداول سميكة في اتجاه واحد على السطح المخروطي ورقيقة في الاتجاه المعاكس,بدلاً من التدحرج على سطح المحاور، تشاك الحاسب الآلي، وهذا يعني أن المساحة الخالية هي أصغر في اتجاه واحد، القفل، والمساحة الخالية هي أكبر وتخفيف في الاتجاه الآخر.عندما يدور غطاء القفل في اتجاه عقارب الساعةعندما تسقط الإبرة في خندق 0.8 على جسم الدوار، ينحني القفص بسبب تأثير التوجيه، ويستمر في تدوير خندق 0.8 لجعل الإبرة تتحرك صعودا بحيث دفع القفص للتحرك معا، تشكيل حركة مستديرة صعودية بسبب تأثير التواء ، جسم تشاك يتشوه إلى الداخل. تشكيل قوة القفل. إطلاق الدوائر الهوائية إلى أسفل في الاتجاه المعاكس للساعة. قوية كوليت تشاك،يمكن أن يضمن تصميم خندق الثقب الداخلي والتشوه المرن المتساوي دقة ممتازةتصميم ترتيب حمالة الإبرة الخاصة، مقاومة قفل منخفضة، قوة تشبيك عالية، يمكن أن تنتج قوة تشبيك 280 كجم.
| النموذج | (ل) | L1 | L2 | د | d1 | d2 |
| SK30-C20-100 | 147.8 | 100 | 70 | 50 | 20 | 55 |
| SK40-C20-85 | 153.4 | 85 | 70 | 63.55 | 20 | 55 |
| SK40-C20-100 | 168.4 | 100 | 70 | 63.55 | 20 | 55 |
| SK40-C20-135 | 203.4 | 135 | 70 | 63.55 | 20 | 55 |
| SK40-C32-105 | 173.4 | 105 | 75 | 63.55 | 32 | 73 |
| SK40-C32-135 | 203.4 | 135 | 75 | 63.55 | 32 | 73 |
| SK50-C20-105 | 206.75 | 105 | 70 | 97.5 | 20 | 55 |
| SK50-C20-150 | 251.75 | 150 | 70 | 97.5 | 20 | 55 |
| SK50-C32-105 | 206.75 | 105 | 75 | 97.5 | 32 | 73 |
| SK50-C32-110 | 211.75 | 110 | 75 | 97.5 | 32 | 73 |
| SK50-C32-135 | 236.75 | 135 | 75 | 97.5 | 32 | 73 |
| SK50-C42-110 | 211.75 | 110 | 90 | 97.5 | 42 | 95 |
قاطع القوة المستقيمة SK هو نوع من القاطع المستخدم في عمليات التصنيع للحفاظ على الأدوات والقبض عليها بأمان مثل المثقابات ومطاحن النهاية والنابضات.وهي مصممة لتوفير قوة عالية التشبيك ودقةلضمان أن الأداة تبقى في مكانها أثناء التشغيل.
يحتوي شاك القوة المستقيمة SK على تصميم ساق مستقيم ، مما يسمح بتثبيته مباشرة على محور آلة آلة.هذا يلغي الحاجة إلى حاملات أدوات إضافية أو محولات، تبسيط عملية الإعداد وتقليل تدفق الأدوات.
واحدة من الميزات الرئيسية لـ SK straight power collet chuck هي نظام القفل. القفل هو حامل أدوات متخصص يحتفظ بالأداة بشدة ،منع أي حركة أو انزلاق أثناء التشغيليتم تشديد القفل باستخدام مفتاح فرنسي أو نظام تشبيك هيدروليكي / هوائي ، اعتمادا على تصميم الدبابيس المحدد.
تشتهر محرك القيادة المستقيم SK بقوته العالية للضغط ، والتي يتم تحقيقها من خلال مزيج من تصميم المحرك والبناء العام للمحرك.هذه القوة العالية للضغط تضمن أن الأداة تبقى آمنة في مكانها، حتى أثناء عمليات التصنيع الثقيلة.
بالإضافة إلى قوة التشغيل ، يوفر شاك الكوليت القوة المستقيمة SK أيضًا دقة عالية وتكرارية. هذا أمر حاسم في عمليات التصنيع ،حيث أنه يسمح للموقع الدقيق والنتائج المتسقة.
بشكل عام ، فإن عجلة الكوليت القوية المستقيمة SK هي حامل أدوات موثوق بكفاءة يستخدم على نطاق واسع في تطبيقات معالجة مختلفة.ويمكن تكرارها مما يجعلها خيارًا شائعًا بين المهندسين والمصنعين.
