| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PC |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs الشهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | العلامة التجارية: | SK |
|---|---|---|---|
| طلاء: | تين | اللون: | فضة |
| المواد: | 20CrMnTi | التعبئة والتغليف: | علبة |
| قطر عرقوب: | 20 ملم | المعالجة السطحية: | تلميع |
| تسامح: | 0.005 مم | النوع: | حامل أداة sk50 |
| الطول: | 100 ملم | الحجم: | SK50 |
| الوزن: | 2.1 كلغ | صلابة: | HRC50-55 |
| الحجم: | SK40 ER25100 | ||
| إبراز: | 724 دقيقة دقيقة كولت تشاك,محول CNC تشاك كوليت تشاك,724 حامل أدوات دقة ضيقة,CNC Lathe Chuck Collet Chuck,7:24 Taper Accuracy Tool Holder |
||

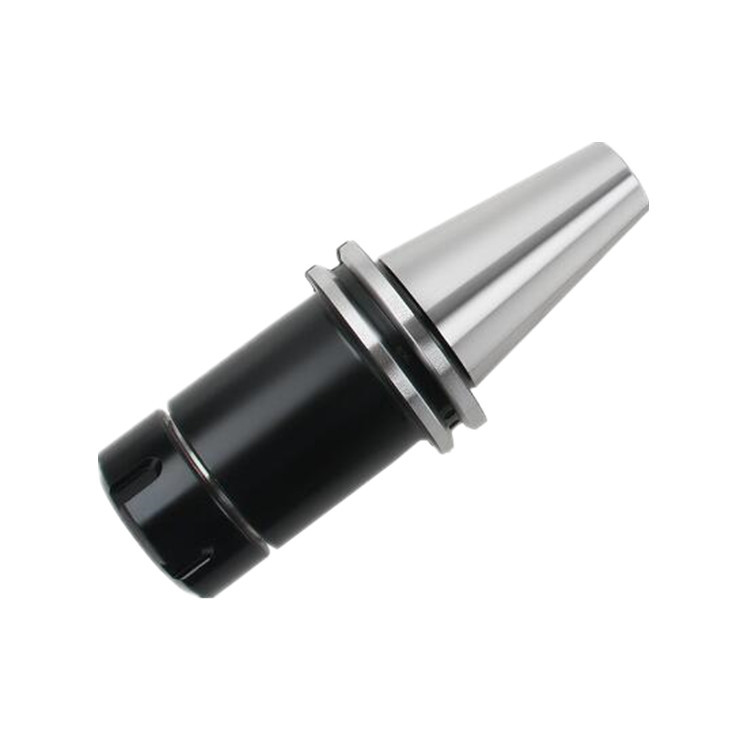

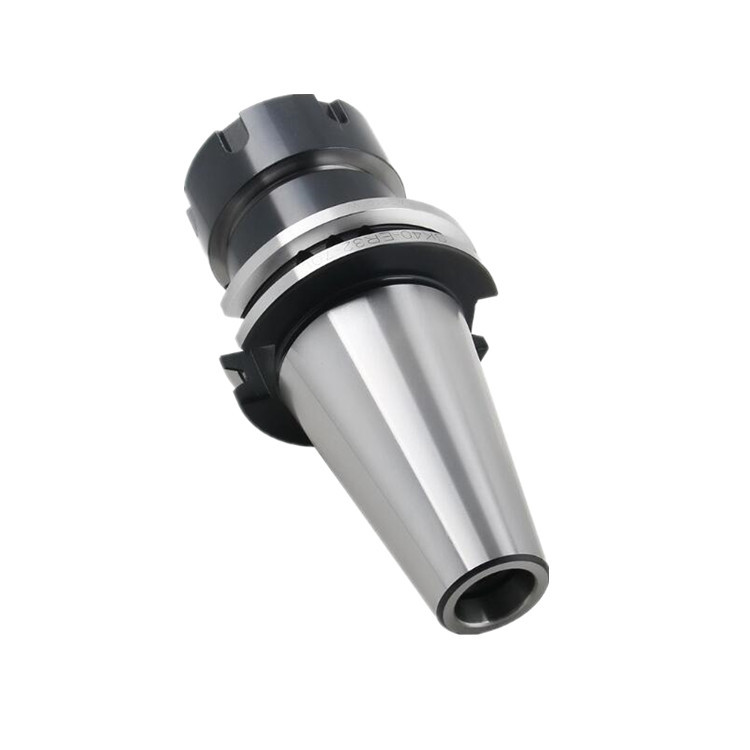

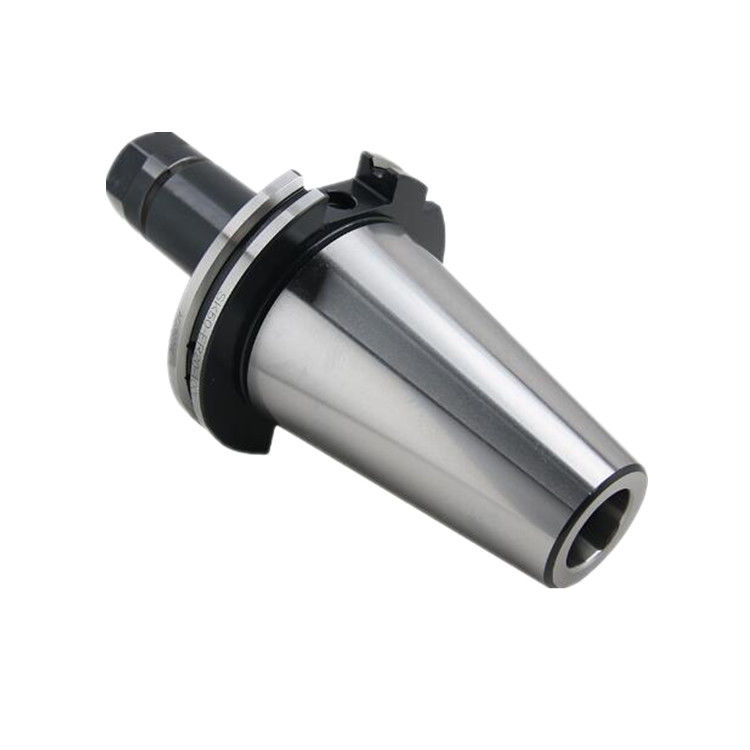

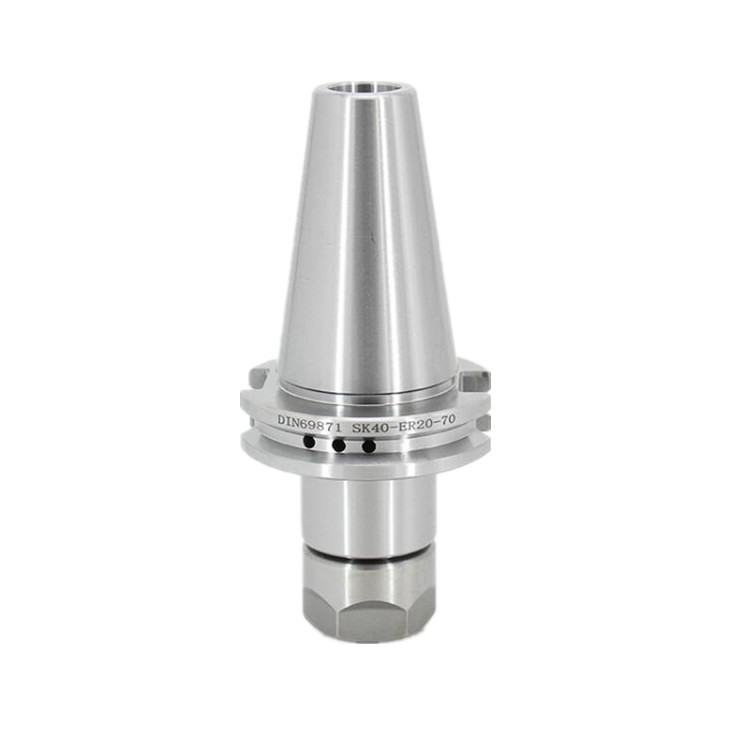

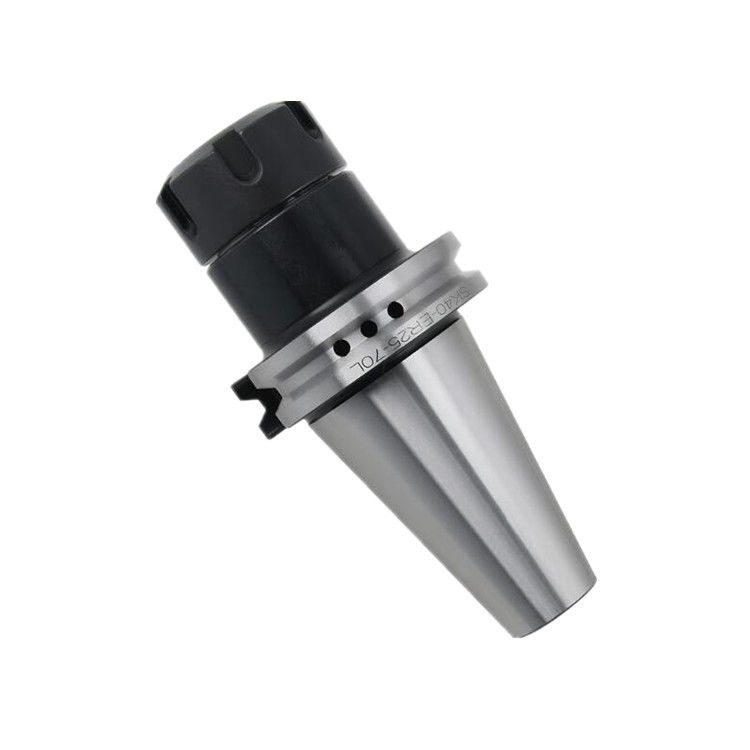

محول CNC Chuck ER Collet SK Collet Chuck SK50-ER40 حامل الأدوات ، أدوات SK متماثلة حول محور الغزل. وهذا يعطي أدوات SK استقرارًا وتوازنًا أكبر عند السرعات العالية.سيتقبل حاملو أدوات SK كل من الأدوات الإمبريالية والمترية، تبدو أدوات BT متشابهة جدًا ويمكن الخلط بينها بسهولة مع أدوات CATEE. الفرق بين CATEE و SK هو أسلوب الشريط ، والسمك ، والخيوط للدبابيس السحب هي حجم مختلف.حاملات أدوات SK تستخدم قطب سحب قطب متريلدينا G6.3 دورات في الدقيقة 12000-16000 و G2.5 دورات في الدقيقة 18000-25000.
1دقة الشفرة من شفرة الأداة 7:24 أقل من AT3 وجزء من الأحجام القياسية تم فحصها في آخر مرة من قبل أجهزة التحقق القياسية المصنعة في ألمانيا.
2يتم اختبار المخروط الداخلي بواسطة مقياس هوائي قياسي. نسبة مساحة الاتصال من الطرف الكبير هي أكثر من 90%.
3. المخرج المخروط الداخلي من جسم مقبض الأداة أقل من 0.002.
4- محورية مقبض الأداة، مع 0.005mm/0.008mm مشبك، نقطة عالية من الدقة الشاملة ليست أكثر من 0.005mm/0.008mm.
5. نوع خيوط المقبض والخيوط المكسرة هو 4H. جميع النهايات مفتوحة وتوقف.
6التوازن الديناميكي: G6.3 12000/18000 RPM G2.5 15000/20000 RPM يمكن تصنيعه وفقًا للطلب. ويمكن أيضًا تخصيصه وفقًا لاحتياجات العميل.
7مادة القوس الربيعي: 20CrMnTi.
8طوارئ كوليت تشاك هاردنيس HRC 56 درجة-60 درجة
9عمق الكربوريزة: > 0.8.
10معالجة كريوجينية بمعدل -185 درجة مئوية، 20 ساعة من التقدم الحراري.
11. حامل أدوات SK مظهر التشطيب النيكل غير الكهربائي يزيد من مقاومة التآكل ومقاومة الارتداء ومقاومة التآكل ، ويحقق تأثيرًا أفضل مضادًا للصدأ.
شاك الكوليت SK ER هو نوع من حاملات الأدوات المستخدمة عادة في آلات الطحن وأجهزة CNC. تم تصميمها للحفاظ على أدوات القطع مثل المطاحن النهائية والثقوب والطواحين بشكل آمن.يستخدم SK ER شاك الكوليت نظام الكوليت، والذي يتكون من غطاء مخفف ومحار القفل ، لضغط الجهاز والقبض عليه. يتم إدخال المفتاح في محور الآلة وتشديدها للحفاظ على الجهاز في مكانه.تشتهر أدوات SK ER بالدقة العالية والصلابة، مما يجعلها مناسبة للتطبيقات التي تتطلب الدقة والتكرارية. وهي متوفرة بأحجام مختلفة ويمكن أن تستوعب أحجام مختلفة من الأقواس لتتناسب مع قطر الأداة.
| النموذج رقم | (ل) | L1 | د | d1 | d2 | d3 | T | كيلوغرام |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
