| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PC |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs الشهر |
| التطبيق: | آلة CNC مخرطة | العلامة التجارية: | SK ER كوليت تشاك |
|---|---|---|---|
| طلاء: | تين | اللون: | فضة |
| المواد: | كربيد فولاذ | التعبئة والتغليف: | 20CrMnTi |
| قطر عرقوب: | 3 مم -25 مم | المعالجة السطحية: | تلميع |
| تسامح: | 0.005 مم | النوع: | حامل أداة DIN69871 |
| الطول: | 160 ملم | الحجم: | SK40 ER40 |
| الوزن: | 1.3 كلغ |

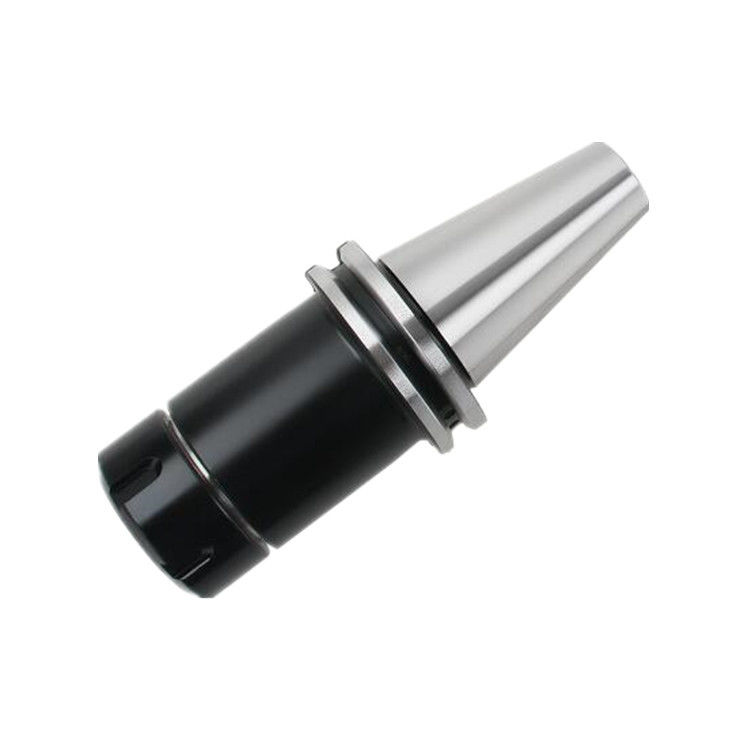

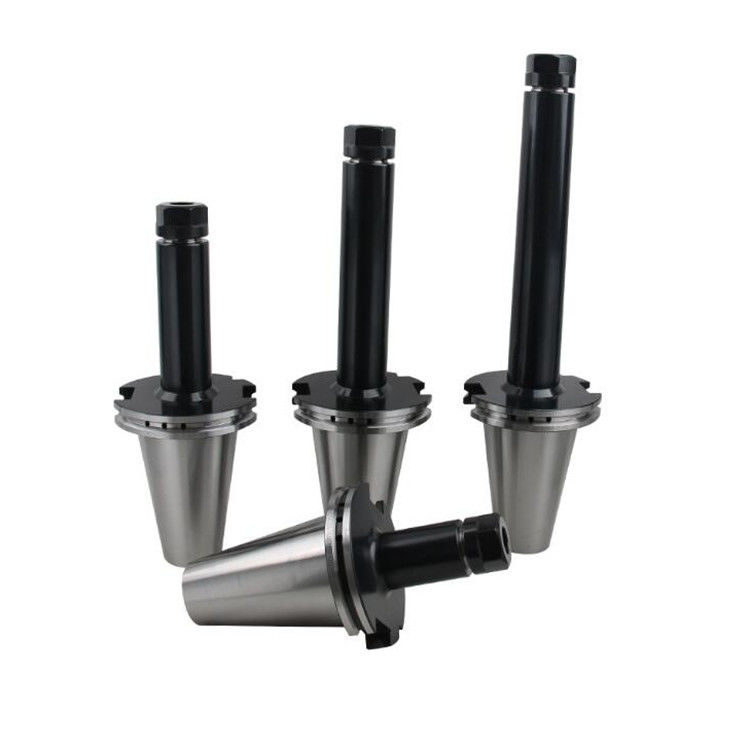

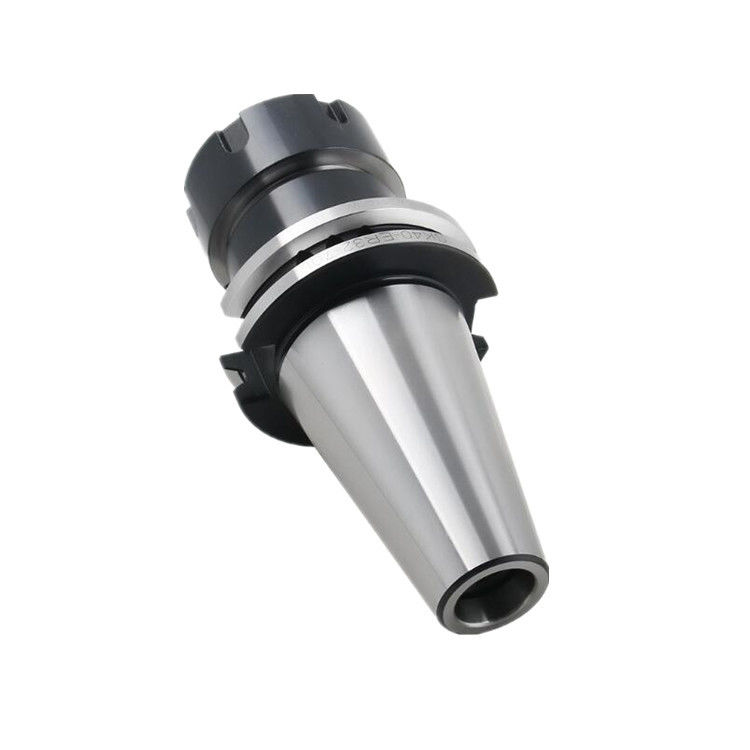

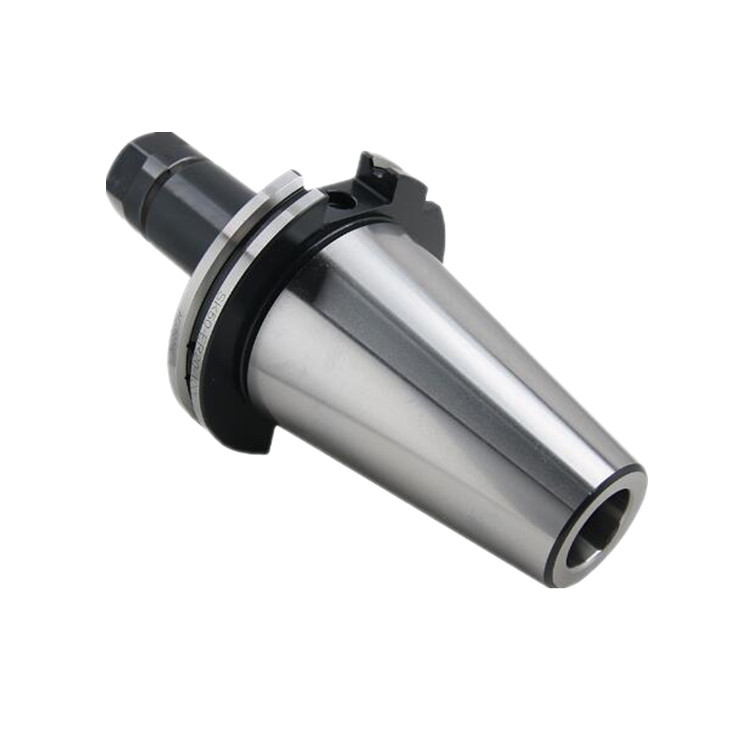

شاك الكوليت SK ER هو نوع من حاملات الأدوات المستخدمة عادةً في آلات الطحن وأجهزة CNC. تم تصميمها للحفاظ بشكل آمن على أدوات القطع مثل المطاحن النهائية والثقوب والطواحين.يستخدم SK ER شاك الكوليت نظام الكوليت، والذي يتكون من غطاء مخفف ومحار القفل ، لضغط الجهاز والقبض عليه. يتم إدخال المفتاح في محور الآلة وتشديدها للحفاظ على الجهاز في مكانه.تشتهر أدوات SK ER بالدقة العالية والصلابة، مما يجعلها مناسبة للتطبيقات التي تتطلب الدقة والتكرارية. وهي متوفرة بأحجام مختلفة ويمكن أن تستوعب أحجام مختلفة من الأقواس لتتناسب مع قطر الأداة.
أدوات الصناعة الكهربائية ذات الدقة العالية ، والتي تتميز بأدوات الصناعة الكهربائية ذات الدقة العالية.مقسمة إلى ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50.نحن في المقام الأول في أنواع الكوليت ، أنواع حاملات الأدوات، حاملات أدوات BT، حاملات أدوات CATEE ، حاملات أدوات DAT، حاملات أدوات NT، سلسلة حاملات أدوات HSK،سلسلة الرأس المملة"مقاطع التقط، مراكز حية، سلسلة أدوات الحفر، وهلم جرا". نحن أيضاً ندعم غير القياسية.
المواصفات
1.سك إير كوليت تشاك ماتريال: 20 كرومنتي
2صلابة: HRC 56-58
3الحد الأقصى للنفاذ: <0.005 ملم
5عمق الكربون: 0.8mm±0.2mm
6.حافة السطح: Ra<0.005mm
7.الرباط الربيعي شاك التبريد نوع AD + B يمكن أن تصنع على الطلب
8عند الطلب، يرجى تحديد الموازنة G6.3 أو G2.5
كوليـت تشاك شـانـك معيار الهيكل: دين69871
| النموذج رقم | (ل) | L1 | د | d1 | d2 | T | كيلوغرام |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | M12*1.75P | 1.6 |

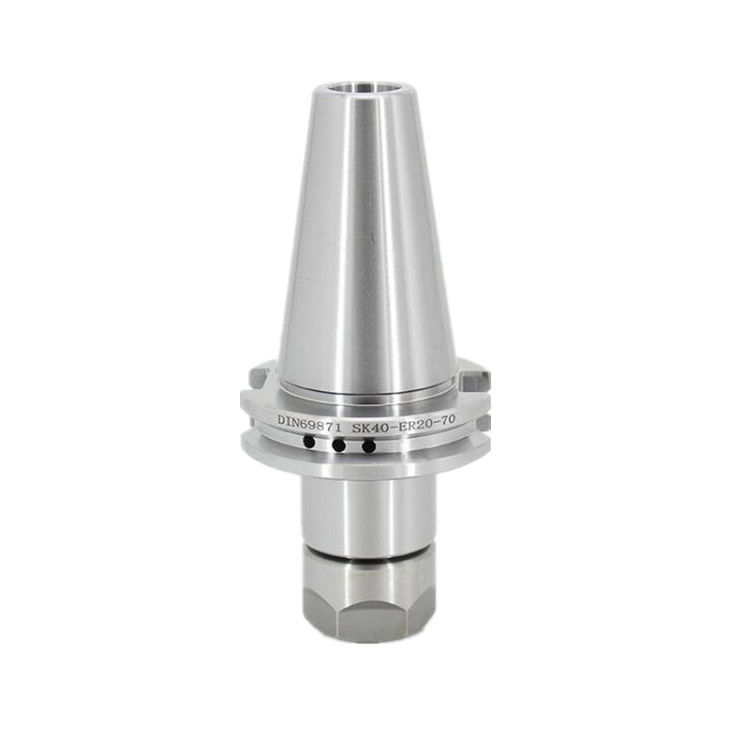

| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | M12*1.75P | 4.6 |
