| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PC |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs الشهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | العلامة التجارية: | SK |
|---|---|---|---|
| طلاء: | تين | اللون: | فضة |
| المواد: | 20CrMnTi | التعبئة والتغليف: | علبة |
| قطر عرقوب: | 50-100 مم | المعالجة السطحية: | تلميع |
| تسامح: | 0.001 مم | النوع: | حامل أداة SK |
| الطول: | 70 ملم | الحجم: | SK50 ER32 |
| الوزن: | 2 كلغ | ||
| إبراز: | DIN69871 ER حامل الأدوات,حامل أدوات CNC ER,DIN69871 SK ER حامل الأدوات,CNC ER Tool Holder,DIN69871 SK ER Tool Holder |
||

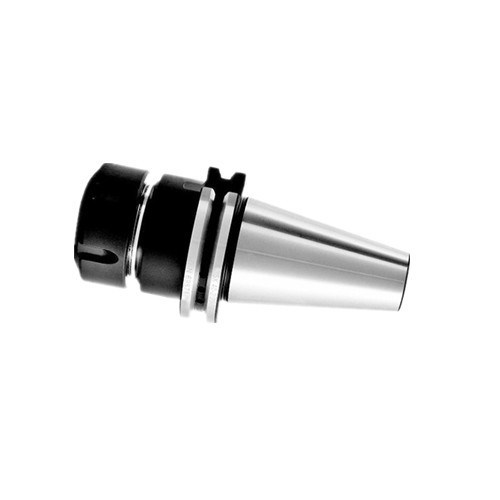

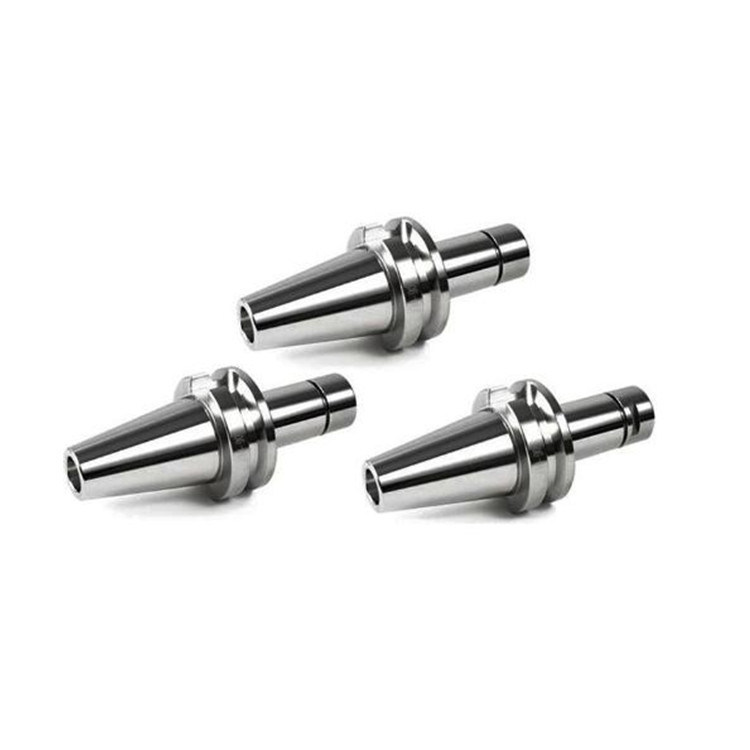

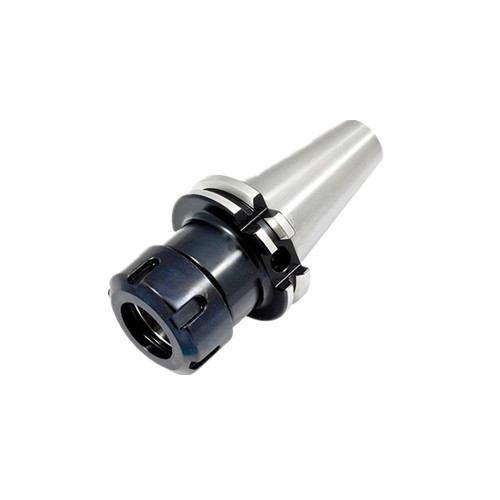

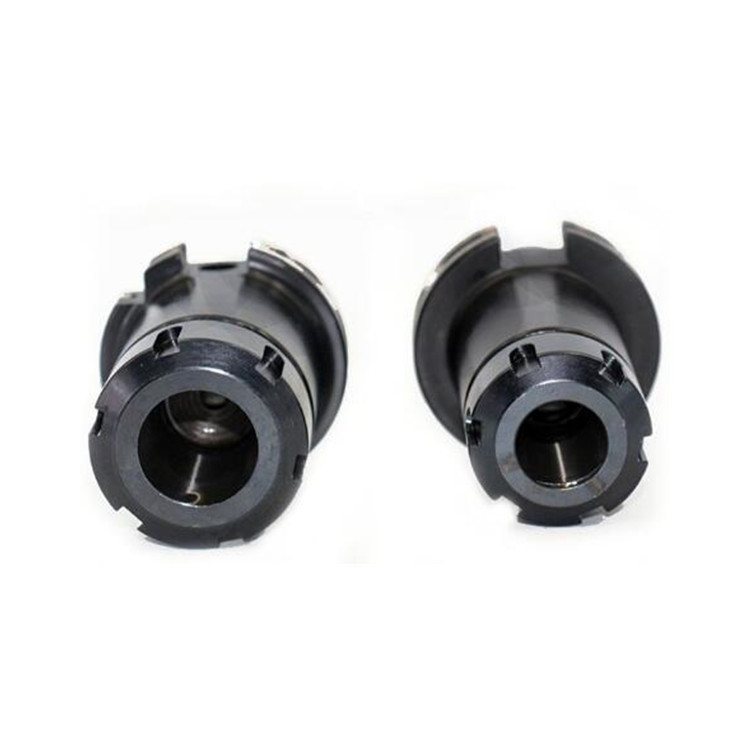

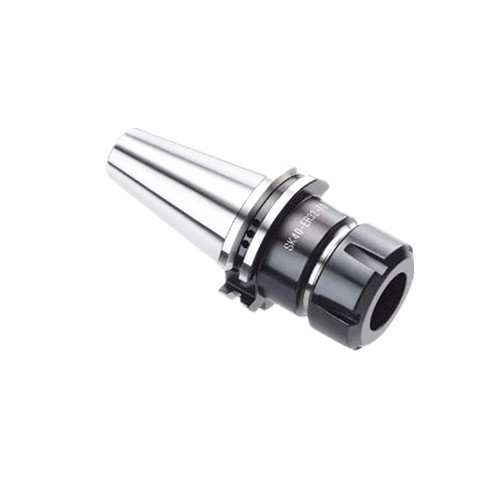

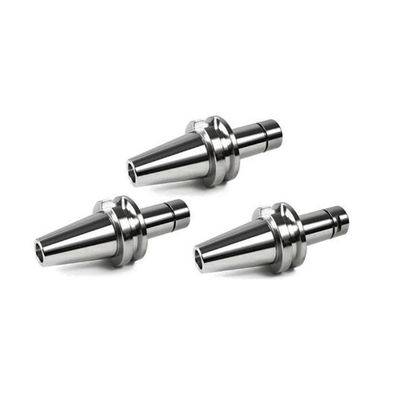

دين 69871 SK ER حامل أدوات SK40-ER32-160,معيار حامل أدوات sk هو المعيار الصناعي الألماني دين 69871.,وهي النظام العام مع مسطح 7: 24 ونظام فراغ HSK مع مسطح 1:10تقسم معايير مقبضات الأدوات SK إلى أربعة أنواع أساساً: SK A: بدون فتحة مياه تبريد مركزية، SK AD: مع فتحة مياه تبريد مركزية، SK B:مع فتحة مياه التبريد في الجانب، SK AD / B: مع فتحة مياه التبريد في القلب والفلنج الجانبي ، ولكن فتحة الجانب ملفوفة. عندما يتم اعتماد التبريد الداخلي للقلب ، يمكن حجب الجانب بالمسامير.
شيك الكوليتالمواصفات
أنا..شيك الكوليتالمواد:
فولاذ سبائك عالي الجودة
قوة الشد المركزية 1000N/mm2 Min.
صلابة السطح HRC 60+/-2 ((HV 700+/-50) ؛
اختراق القسوة 0.8+/- 0.2mm؛
II -شيك الكوليتمعايير التسامح
الموازنة الديناميكية ((المعيار الافتراضي): G6.3 12,000 rpm ؛
الموازنة الديناميكية ((مخصصة): G2.5 25,000 rpm ؛
تحمل النفاذ: 0.003 ملم كحد أقصى
زاوية زاوية مخروط: AT3
خشونة سطح المخروط: Ra 0.005 Max.
| النموذج رقم | (ل) | L1 | د | d1 | d2 | d3 | T |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P |
