| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| اسم المنتج: | حامل أدوات SK | الحجم: | طحن |
|---|---|---|---|
| النوع: | SK | التطبيق: | طحن |
| صلابة: | HRC56-58 | المواد: | 20CrMnTi |
| الاسم: | حامل أدوات SK | نوع المعالجة: | معالجة CNC |
| تسامح: | 0.005 مم | ||
| إبراز: | SK40 طاحونة الصفحة,وجه طاحونة الشجرة متوازنة G6.3,G2.5 عازل أداة CNC للطحن,Face Mill Arbor Balanced G6.3,G2.5 Face Milling CNC Tool Holder |
||

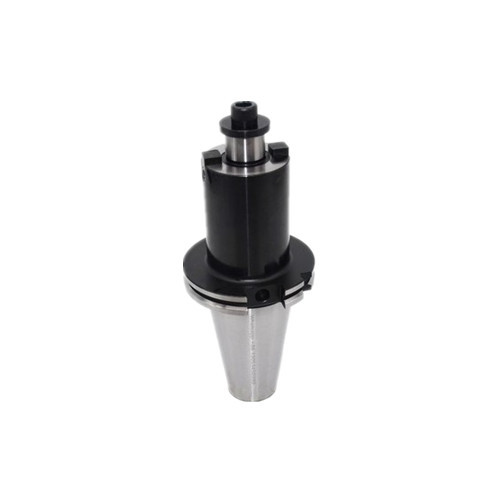

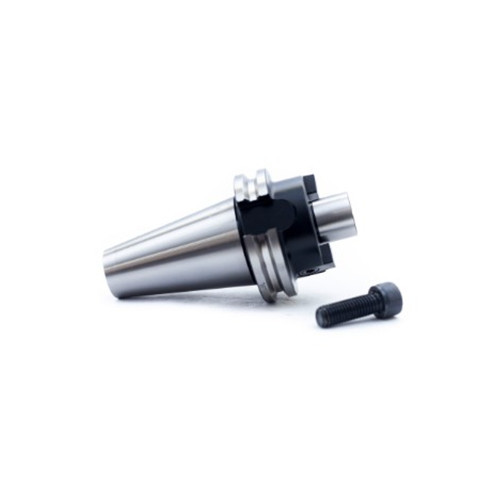

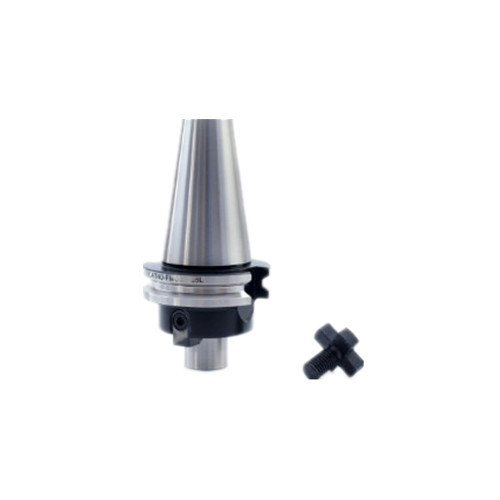

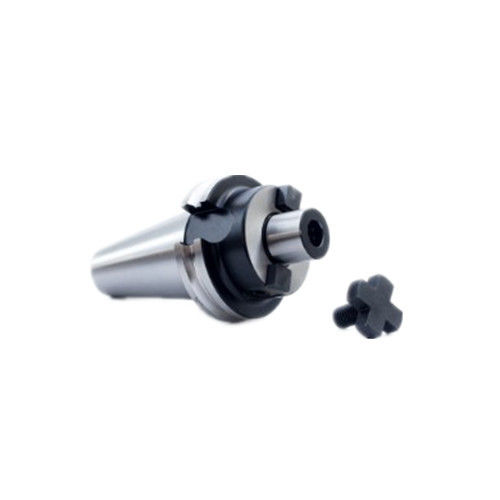

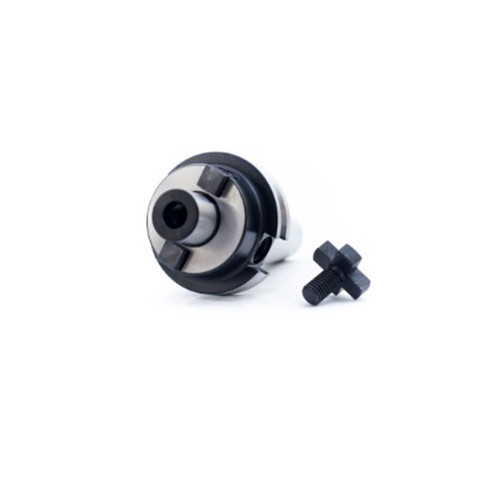

SK40 حامل أدوات طاحونة الوجه الموازنة G6.3 أو G2.5 محطم طاحونة الوجه
DIN69871 SK30 SK40 SK50 حامل أدوات طاحونة الوجه Arbors ، SK Face Milling Holder مثل القطع الطاحونة الوجه ، القطع القرص الرأسي ، طاحونة نهاية النوع المحدد ، السرعة العالية والحقيقة العالية.الأدوات الميكانيكية للخيوط والقطع وغيرها من الملحقات. SK حامل الصفحات ذات الدقة العالية SK حامل أدوات الشفرة ، متوازنة G6.3 أو G2.5 للاختيار. . يستخدم الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
1SK حامل طحن الوجه المادة: 20CrMnTi
2. SK حامل الطحن الجانبي صلابة: HRC56-58
3. SK عقدة طحن الوجه النوع: SK40/50 ER Collet Chuck
4. SK حامل طحن الوجه المعيار: DIN69871
5. SK حامل الطحن للوجوه الموازنة الديناميكية: G6.3/2.5
SK حامل طحن الوجه
DIN69871 SK أدوات طاحونة الوجه هي نوع من حاملات الأدوات المستخدمة في آلات الطحن. وهي مصممة للحفاظ على قطع طاحونة الوجه بشكل آمن في مكانها أثناء عمليات المعالجة.يضمن معيار DIN69871 التوافق والتبادل بين حاملات الأدوات المختلفة وأجهزة الطحن.
يشير تسمية SK إلى نوع الشفرة المستخدمة في حامل الأدوات. يتم استخدام شفرات SK الشفرة بشكل شائع في أوروبا ولديها زاوية شفرة حادة من 1:10يقدم هذا التصميم الشوكي اتصالًا قويًا وصلبًا بين حامل الأدوات وأظافر آلة الطحن ، مما يسمح بدقة عالية واستقرار أثناء عمليات الطحن.
يحتوي قوس حامل أدوات الطاحونة على شاشة في نهاية واحدة تحافظ على قطعة الطاحونة في مكانها. يتم تشذيب الطرف الآخر من القوس ليتسع إلى محور آلة الطحن.كما يحتوي الرأس على فتحة متداخلة للشريط السحب أو مفتاح الاحتفاظ لتثبيته بإحكام في الغزل.
DIN69871 SK أدوات طاحونة الوجه العاملة متاحة بأحجام وأطوال مختلفة لاستيعاب قطع طاحونة الوجه المختلفة وأدوات طاحونة الآلة.وهي تستخدم عادة في الصناعات مثل السيارات، الفضاء، والمعالجة العامة لمجموعة واسعة من تطبيقات الطحن.
| النموذج | d1 | d2 | d3 | L1 | L2 | L3 | (ل) | مسدس قفل للقطعة |
غسالة | الوزن | |
| SK30- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 100.8 | E100U300 |
|
0.70 |
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 102.8 | E120U300 | FM-1 | 1.00 | |
| SK40- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 121.4 | E100U300 |
|
1.20 |
| FMB27-60 | 27 | 33 | 58 | 60 | 20 | 16 | 148.4 | E120U300 | FM-1 | 1.86 | |
| FMB32-60 | 32 | 40 | 66 | 60 | 22 | 16 | 150.4 | E160U350 | FM-1 | 2.32 | |
| FMB40-60 | 40 | 50 | 82 | 60 | 25 | 20.5 | 153.4 | E160U351 | FM-1 | 2.47 | |
| SK50- | FMB22-35 | 22 | 26 | 47 | 35 | 18 | 14 | 154.75 | E100U300 |
|
3.60 |
| FMB27-35 | 27 | 33 | 58 | 35 | 20 | 16 | 156.75 | E120U300 | FM-1 | 3.79 | |
| FMB32-35 | 32 | 40 | 66 | 35 | 22 | 16 | 158.75 | E160Z350-40 |
|
4.10 | |
| FMB40-50 | 40 | 50 | 82 | 50 | 25 | 20.5 | 189.75 | E160Z350-50 |
|
4.57 | |
| FMB60F-70 | 60 |
|
129 | 70 | 40 |
|
211.75 | E160ZU500 |
|
8.00 | |
