| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | ER8، ER11، ER16، ER20، ER25، ER32، ER40، ER50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
| القدرة على العرض: | 10000 قطعة / شهر |
| دقة: | 0.008 مم | التطبيق: | آلة CNC، آلة الطحن، آلة الحفر |
|---|---|---|---|
| نطاق لقط: | 1-40 مم | سمات: | دقة عالية، جودة عالية، عمر خدمة طويل |
| صلابة: | HRC50-55 | المعالجة الحرارية: | تبريد عالي التردد |
| المواد: | 65 مليون | الحزمة: | صندوق بلاستيكي / كرتون / منصة نقالة |
| اسم المنتج: | كوليت ER الدقيق | الحجم: | ER11، ER16، ER20، ER25، ER32، ER40 |
| إبراز: | DIN6499B القياسية ER Collet,65Mn مادة معالجة الكوليت,ER25 كوليت,65Mn Material Machining Collet,ER25 Collet |
||
المادة 65Mn و DIN6499B القياسية

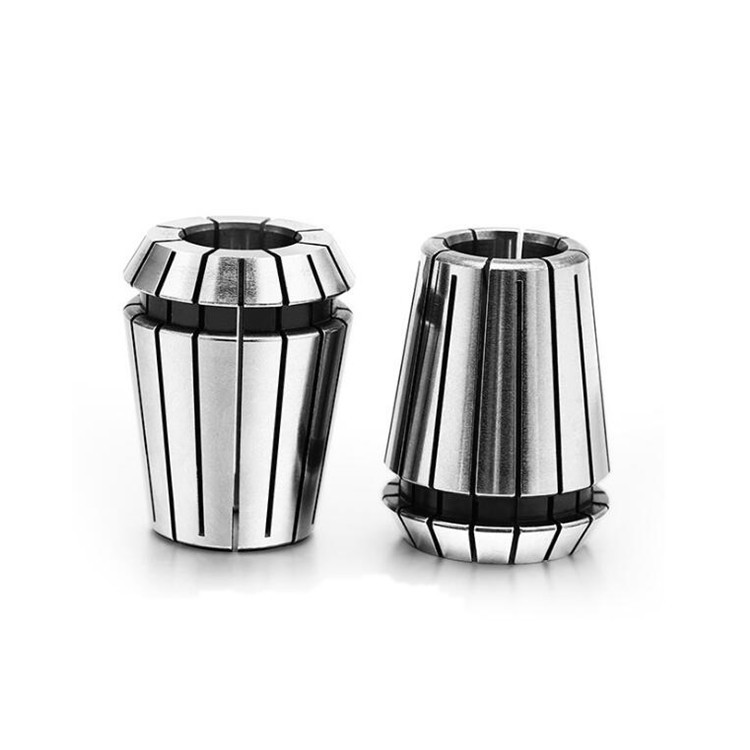

مصراع دقة عالية 1-20mm CNC ER32 Spring ER Collet ، وهو نوع من الأجهزة الأسطوانية المستخدمة لسجن أدوات الحفر والطحن أو أدوات الطحن ، والمعروفة أيضًا باسم Er collet.ويمكن أيضا أن تستخدم لتثبيت وتعزيز نوع من جهاز القفل الثابت من الأجزاء التي سيتم معالجتهايحتوي شاك الربيع على قوة ضغط كبيرة ، ومدى ضغط واسع ودقة جيدة. يستخدم على نطاق واسع في الحفر والطحن والحفر والنقر والطحن والنحت. شاك الربيع ، وهو نوع من شاك الربيع ،تستخدم عادة في حامل أدوات CNC

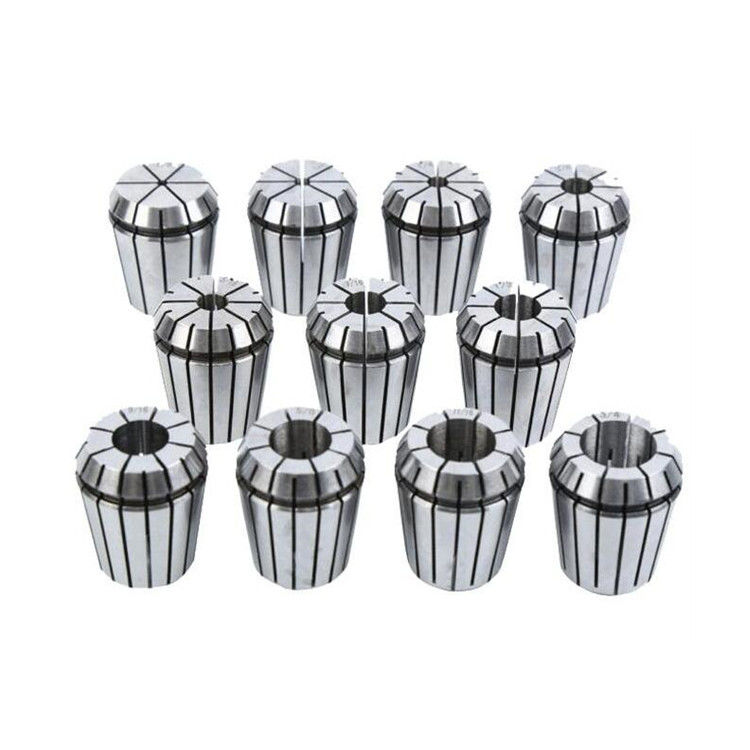

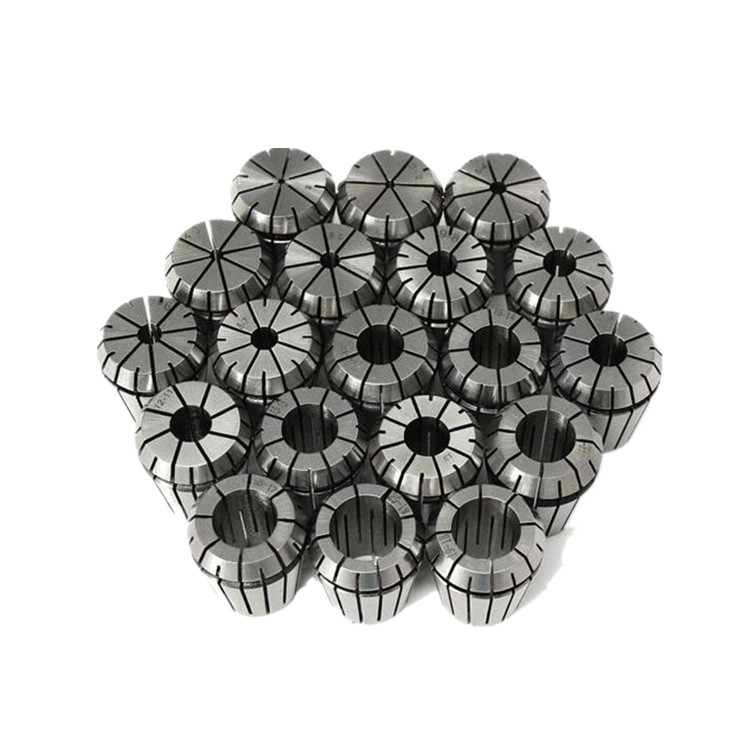

ER Collet Chuck Set /ER20 ER32 ER25 ER40 ER16 ER Collet للحفر طحن الطحن طحن
1يتم تطبيق طوابق ER لمجموعة متنوعة من المعالجات، بما في ذلك الحفر والطحن والطحن.
2المواد: 65 مليون قطعة، المعيار: DIN6499B
3صلابة: HRC 44-48.
4حجم كامل: ER8,ER11,ER16,ER20,ER25,ER32,ER40,ER50.
| النموذج | د | د | D1 | D2 | (ل) | قابلة للضغط السعة |
||
| ER8 | 1.0-50 | 8 | 8.45 | 6.5 | 13.5 | 0.50 | ||
| ER11 | 1.0-7.0 | 11 | 11.5 | 9.5 | 18 | 0.50 | ||
| ER16 | 1.0-25 | 16 | 17 | 13.8 | 27.5 | 0.50 | ||
| ER16 | 2.5 إلى 100 | 16 | 17 | 13.8 | 27.5 | 1.00 | ||
| ER20 | 1.0-25 | 20 | 21 | 17.4 | 31.5 | 0.50 | ||
| ER20 | 2.5-130 | 20 | 21 | 17.4 | 31.5 | 1.00 | ||
| ER25 | 1.0-25 | 25 | 26 | 22 | 34 | 0.50 | ||
| ER25 | 2.5-160 | 25 | 26 | 22 | 34 | 1.00 | ||
| ER32 | 2.0-25 | 32 | 33 | 29.2 | 40 | 0.50 | ||
| ER32 | 2.5-20.0 | 32 | 33 | 29.2 | 40 | 1.00 | ||
| ER40 | 3.0-26.0 | 40 | 41 | 36.2 | 46 | 1.00 | ||
| النموذج | د | د | D1 | D2 | (ل) | L1 | L2 | L3 |
| ER11 | 1/32-17/64 | 11 | 11.5 | 9.5 | 18 | 3.80 | 2.5 | 2 |
| ER16 | 1/32-3/8 | 16 | 17 | 13.8 | 27.5 | 6.26 | 4 | 2.7 |
| ER20 | 1/32-33/64 | 20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 5/64-5/8 | 25 | 26 | 22 | 34 | 6.66 | 5 | 3.1 |
| ER32 | 1/16-25/32 | 32 | 33 | 29.2 | 40 | 7.16 | 5.5 | 3.6 |
| ER40 | 1/8-1′′ | 40 | 41 | 36.2 | 46 | 7.66 | 7 | 4.1 |

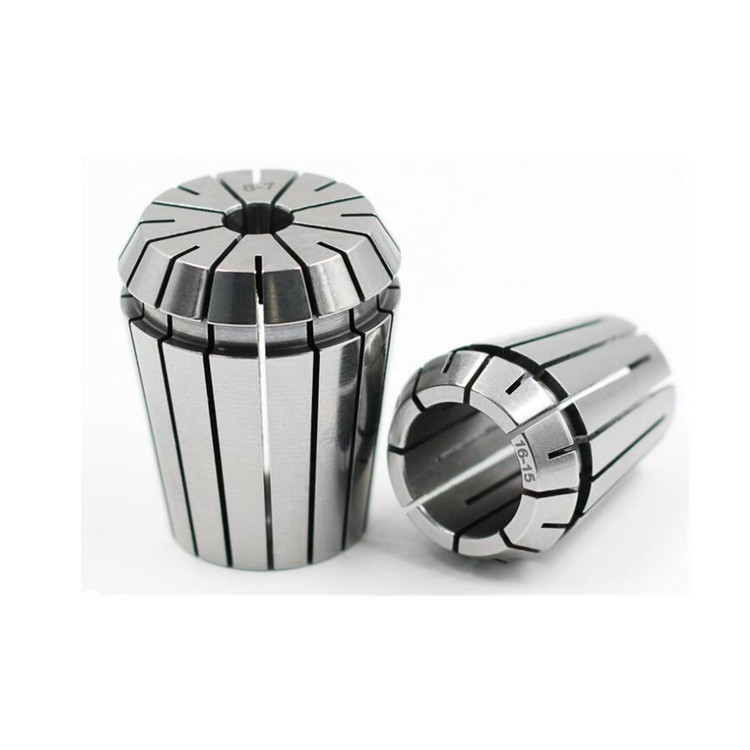

ربيع ER Collet هو نوع من الخرطوشة التي تستخدم للحفاظ على الأدوات في مكانها في محور الآلة. يستخدم عادة في عمليات الطحن والحفر والدوران.يتكون الكوليت من جسم أسطواني مع سلسلة من الشقوق التي تسمح لها بالتوسع والتقلصفي الداخل ، هناك مجموعة من الينابيع التي توفر القوة اللازمة للحفاظ على الأداة بأمان.
تم تصميم ربيع ER collet لاستخدامها مع ER collet chucks ، والتي توجد عادةً في آلات CNC. يحتوي قطب القرص على شفرة مطابقة تسمح بإدخال القرص وتشدده.عندما يتم إدخال أداة في القفل، يتم الاحتفاظ بها في مكانها بواسطة الينابيع، التي تمارس قوة شعاعية على الأداة.
إحدى مزايا استخدام عقدة ER الربيعية هي تنوعها. يمكن أن تستوعب مجموعة واسعة من أحجام الأدوات ، طالما أنها ضمن النطاق المحدد للعقدة.هذا يجعلها حل فعال من حيث التكلفة للمحلات التي تستخدم مجموعة متنوعة من أحجام الأدوات.
ميزة أخرى من ربيع ER القفل هو قوة التشبث العالية. الربيعات داخل القفل توفر قوة تشبيه قوية،ضمان بقاء الأداة في مكانها أثناء عمليات التصنيعهذا يساعد على تقليل انزلاق الأداة وتحسين دقة التصنيع.
في الختام ، فإن عقدة الربيع ER هي حل متعدد الاستخدامات وموثوق به للحفاظ على الأدوات لآلات CNC. إنها توفر قوة قبض قوية ويمكن أن تستوعب مجموعة واسعة من أحجام الأدوات ،مما يجعلها خيارًا شائعًا في صناعة التصنيع.
