| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |

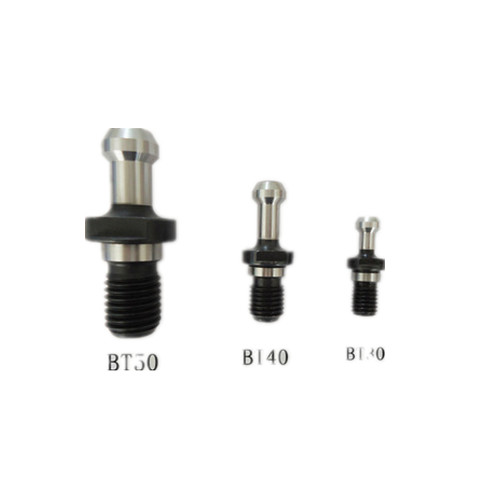

| رقم الموديل: | BT30، BT40، BT50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 1-2/PCS |
| تفاصيل التغليف: | صندوق بلاستيكي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 1000 قطعة / شهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | المواد: | 20CrMnTi; |
|---|---|---|---|
| صلابة: | 54-57HRC؛ | سحب نوع مسمار: | مسمار سحب باستخدام الحاسب الآلي |
| المعالجة السطحية: | أكسيد الأسود | حجم الخيط: | م 12 |
| الوزن: | 0.1 كجم | ||
| إبراز: | م12 بي تي 30 سحب الدبابيس,سحب العقدة bt30,Bt30 زر الاحتفاظ,pull stud bt30,Bt30 Retention Knob |
||

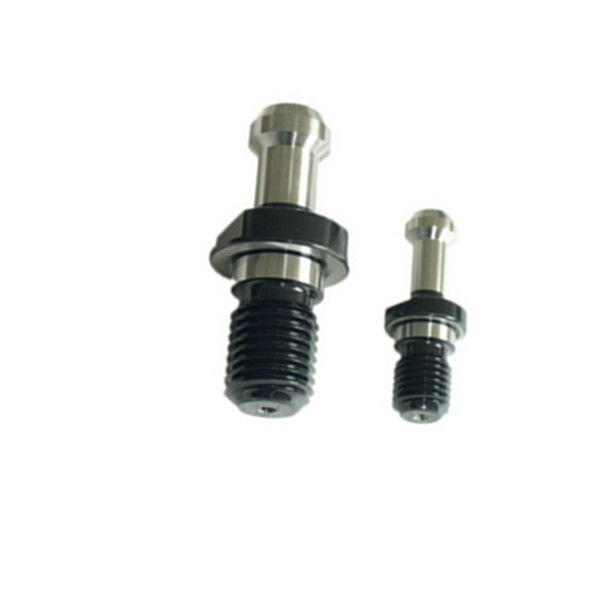

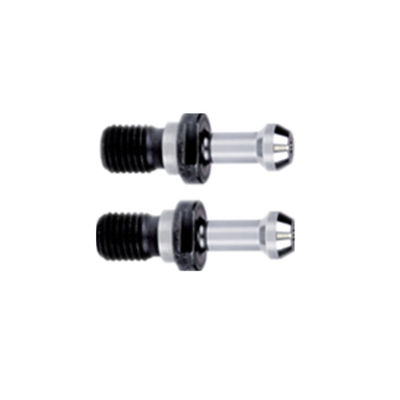

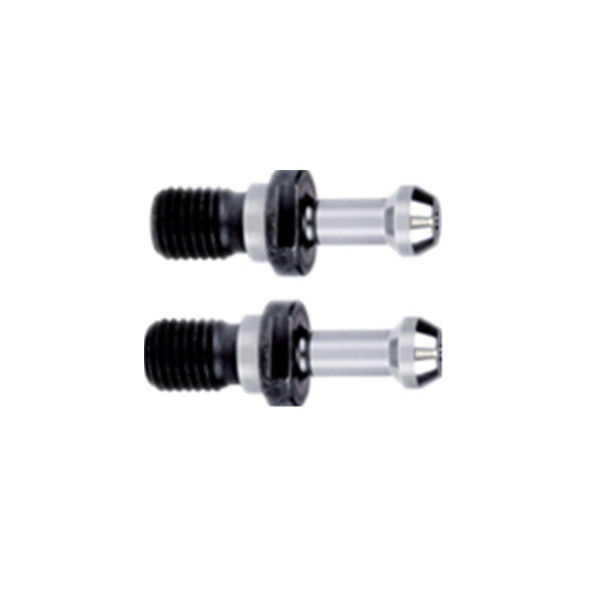

BT سحب الدبابيس 45 درجة سحب الدبابيس: اتصال حامل أداة تشاك CNC ، أداة مصاصة تلقائية
يتم تشديد عقدة سحب CNC لحامل الأداة. عند تغيير الأداة ، يجب تخفيف حامل الأداة.آلية الضغط التلقائية من الأداة داخل الغزل هو آلية خاصة من أداة آلة الحاسب الآليمركز المعالجة. يظهر الرسم البياني هيكل محور مركز المعالجة. يمكن تحميل و تفريغ القطع تلقائيًا على المحور و تمسكها تلقائيًا.مبدأ العمل هو كما يلي: عندما يتم تحميل القطع 2 في فتحة الغزل ، يتم إرسال دبوس السحب 3 في الجزء الخلفي من المقبض إلى الجزء الأمامي من عصا سحب الغزل.يتم تشديد القطع بواسطة مخلب مرن.
BT أدوات سحب 45 درجة: يتم توصيل نهاية واحدة من أدوات سحب CNC مع قاطع آلة الآلة ، ويتم توصيل الطرف الآخر مع حامل الأدوات ،الجزء د يتم تقطيعها وفقا لدرجة عجلة أداة الآلة، والجزء G لديه خيوط ومقبض سكين لتشديد. من خلال القوة المحورية المنقولة من قبل عصا سحب CNC ، ومفصل عصا السحب ومدفوع سحب CNC ، يتم تشديد حامل الأداة.عند تغيير الأداةعندما يتم تثبيت محرك سحب CNC على فولاذ آلة آلة شائعة أو آلة آلة التحكم العددي،يتم توصيل مفصل قوس جسم العصا مع الطرف الأمامي من هيكل عصا السحبيتم توصيل مفصل المسمار من محرك سحب CNC مع فتحة المسمار الداخلية لحامل الأدوات التي تمتد إلى فتحة الغزل ،وبالتالي تحقيق استخدام حامل الأداة على آلة أداة مشتركة والآلة الآلية التحكم العددييمكن استخدام حامل الأدوات ليس فقط في مراكز التصنيع، ولكن أيضا في أدوات الآلة الشائعة وأدوات الآلة CNC، مما يحسن من العالمية من حامل الأدوات ويقلل من تكلفة الإنتاج.

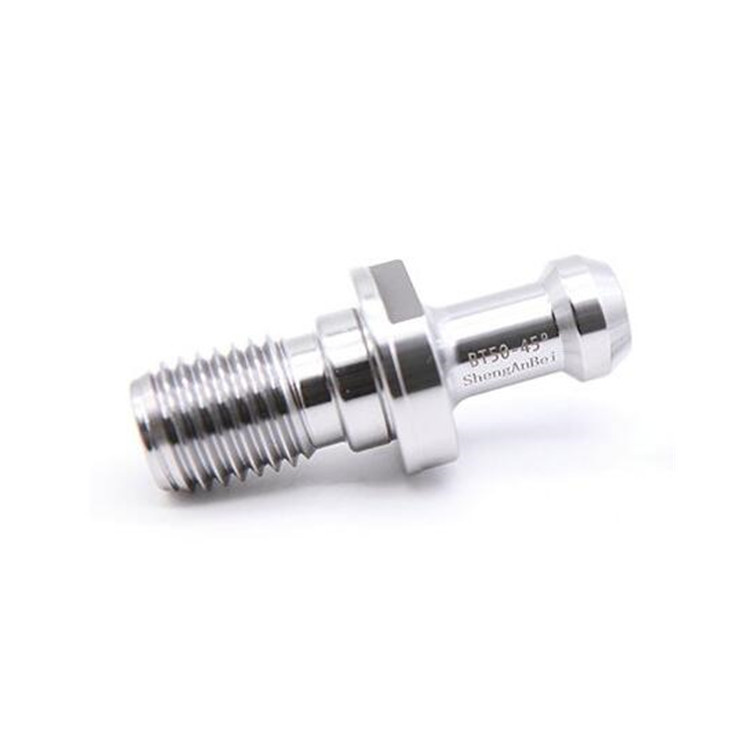

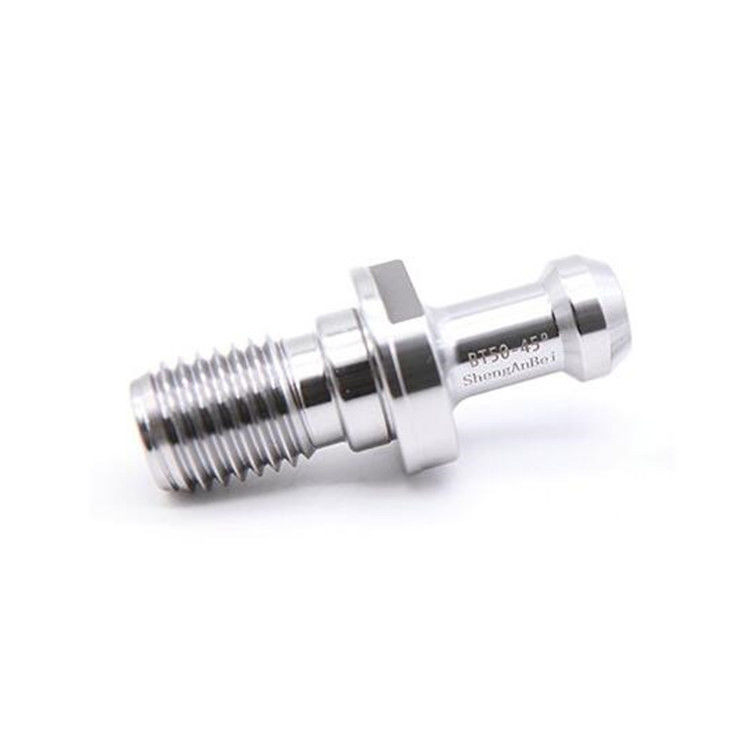

مقبض الاحتفاظ لحامل أدوات BT 45 ° Pull Stud،BT pull stud علاج الشيخوخة 20-40 ساعة الشيخوخة الحرارية الطويلة للغاية تزيل الإجهاد الداخلي المتبقي أثناء الطحن.المعالجة بالبرد العميق ومعالجة الشيخوخة الحرارية يمكن أن تقلل من الإجهاد المتبقي وتحسين المتانة واستقرار الدقة.تبني تكنولوجيا طلاء السطح لتحسين قدرة السطح على مكافحة الارتداء ، وتأثير أفضل لمكافحة الصدأ ومكافحة التآكل ، ودقة أكثر استقراراً ، وسطح أكثر سلاسة ومظهر أكثر جمالاً.
BT طوق السحب
مادة طوق سحب حامل أدوات CNC: 20CrMnTi ؛
Bt30 سحب القضيب عمق الكربوريزة: > 0.8;
BT صلابة الرأس: 54-57HRC.
Cnc Pull Stud صلابة الخيوط والأجزاء الأخرى منخفضة: 35 + 5HRC ، (( 59169498 ، 59169482 ، 59169465 ، 59169446 ، 58386579 ، 57678307 ، 57086549 ،صلابة القلب من خيوط المقبض الواقية يمكن أن تتحمل الاصطدام);
دقة الاستقرار.
1المعالجة الكريوجينية الطويلة جداً عند -185 درجة مئوية تحوّل تقريباً كل ما تبقى من الأوستينيت إلى مارتينسيت.
2الجزيئات النانوية الكربونية المتساقطة تزيد من صلابة و صلابة.
3- تقليل الضغط المتبقي
4مقاومة الارتداء تتحسن بشكل كبير.
| النموذج | د | D1 | D2 | م | (ل) | L1 | L2 | هـ | H1 |
| BT2 ملفات | 12.50 | 7 | 11 | M12 | 43 | 23 | 18 | 5 | 2.5 |
| BT2 ملفات | 17.00 | 10 | 15 | الـ M16 | 60 | 35 | 28 | 6 | 3 |
| BT2 ملفات | 25.00 | 17 | 23 | M24 | 85 | 45 | 35 | 10 | 5 |
