| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | QFMH |
| رقم الموديل: | SK30 ، SK40 ، SK50 |
| الحد الأدنى لكمية: | 10PCS |
| الأسعار: | USD 10/PC |
| تفاصيل التغليف: | علبة |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 10000pcs الشهر |
| التطبيق: | آلة التصنيع باستخدام الحاسب الآلي | العلامة التجارية: | SK |
|---|---|---|---|
| طلاء: | تين | اللون: | فضة |
| المواد: | كربيد فولاذ | التعبئة والتغليف: | علبة |
| قطر عرقوب: | 3 مم -25 مم | المعالجة السطحية: | تلميع |
| تسامح: | 0.001 مم | النوع: | حامل أداة |
| الطول: | 100 ملم | الحجم: | SK40 ER32 |
| الوزن: | 1.1 كلغ | ||
| إبراز: | DIN69871 SK ER الكوليت تشاك,SK ER كوليت تشاك,SK ER Collet Chuck |
||

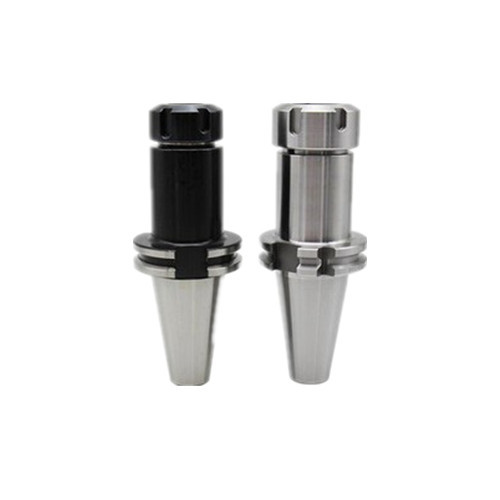

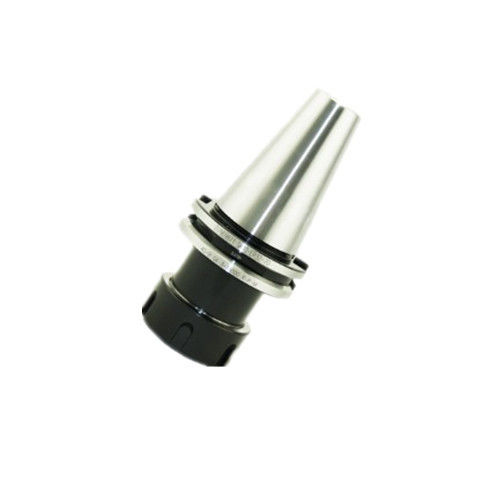

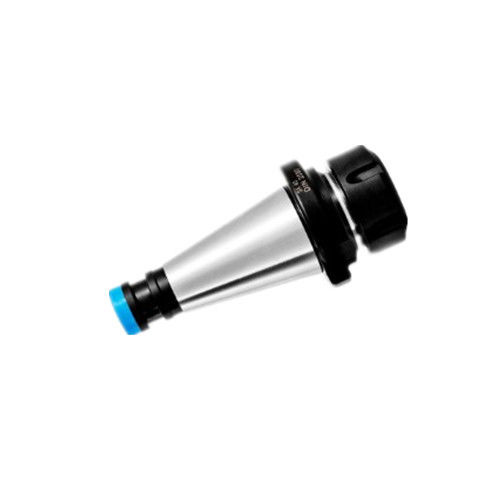

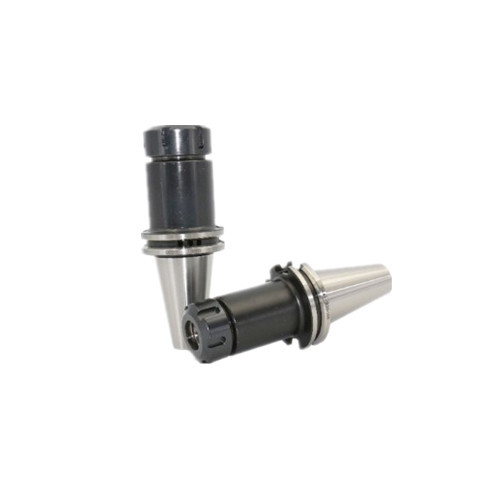

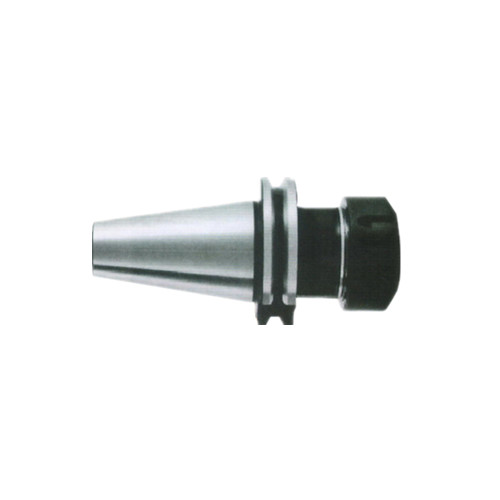

SK ER Collet Chuck ، DIN69871 حامل أدوات تشبيك الكوليت بأحجام مختلفة ، حامل أدوات SK ذات الشكل عالي الدقة ، متوازنة G6.3 أو G2.5 للاختيار. تحسين الاستقرار والدقة.صلابة مقبض الأداة هو 58-60 درجة، الدوارة الحقيقية أقل من 0.008 ملم، دقة الجسم أقل من 0.005، دقة التدفق أقل من 0.005 ملم ، الضوضاء منخفضة ، مقاومة الرياح صغيرة ، ودقة التشغيل المتكرر مرتفعة.
1. SK ER Collet Chuck دقة الشفرة من شفرة الأداة 7:24 أقل من AT3 وجزء من الأحجام القياسية تم فحصها في آخر مرة بواسطة أجهزة التحقق القياسية المصنعة في ألمانيا.
2يتم اختبار المخروط الداخلي بواسطة مقياس هوائي قياسي. نسبة مساحة الاتصال من نهاية كبيرة هي أكثر من 90٪.
3. المخرج المخروط الداخلي من جسم مقبض الأداة أقل من 0.002.
4- محورية مقبض الأداة، مع 0.005mm/0.008mm مشبك، نقطة عالية من الدقة الشاملة ليست أكثر من 0.005mm/0.008mm.
5. نوع خيوط المقبض والخيوط المكسرة هو 4H. جميع النهايات مفتوحة وتوقف.
6التوازن الديناميكي: G6.3 12000/18000 RPM G2.5 15000/20000 RPM يمكن تصنيعه وفقًا للطلب. ويمكن أيضًا تخصيصه وفقًا لاحتياجات العميل.
7مادة (سكي) للطوارئ: 20 كرومنتي.
8. سك أور كوليت تشاك صلابة: HRC 56 درجة-60 درجة.
9عمق الكربوريزة: > 0.8.
10معالجة كريوجينية بمعدل -185 درجة مئوية، 20 ساعة من التقدم الحراري.
11. SK ER Collet Chuck مظهر التشطيب النيكل غير الكهربائي يزيد من مقاومة التآكل ومقاومة الارتداء ومقاومة التآكل ، ويحقق تأثيرًا أفضل مضادًا للصدأ.
| النموذج رقم | (ل) | L1 | د | d1 | d2 | d3 | T | كيلوغرام |
| SK30-ER11M-70 | 117.8 | 70 | 50 | 16 | 11 | 15 | M6*1P | 0.5 |
| SK30-ER11M-100 | 147.8 | 100 | 50 | 16 | 11 | 15 | M6*1P | 0.6 |
| SK30-ER11M-120 | 167.8 | 120 | 50 | 16 | 11 | 15 | M6*1P | 0.7 |
| SK30-ER16M-70 | 117.8 | 70 | 50 | 22 | 16 | 21 | M12*1.75P | 0.55 |
| SK30-ER16M-100 | 147.8 | 100 | 50 | 22 | 16 | 21 | M12*1.75P | 0.65 |
| SK30-ER16M-120 | 167.8 | 120 | 50 | 22 | 16 | 21 | M12*1.75P | 0.75 |
| SK30-ER20M-100 | 147.8 | 100 | 50 | 28 | 20 | 27 | M12*1.75P | 0.7 |
| SK30-ER20M-120 | 167.8 | 120 | 50 | 28 | 20 | 27 | M12*1.75P | 0.8 |
| SK30-ER20M-150 | 197.8 | 150 | 50 | 28 | 20 | 27 | M12*1.75P | 1 |
| SK40-ER11M-70 | 138.4 | 70 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-100 | 168.4 | 100 | 63.55 | 16 | 11 | 15 | M6*1P | 1.2 |
| SK40-ER11M-125 | 193.4 | 125 | 63.55 | 16 | 11 | 15 | M6*1P | 1.1 |
| SK40-ER11M-150 | 218.4 | 150 | 63.55 | 16 | 11 | 15 | M6*1P | 1.5 |
| SK40-ER16M-70 | 138.4 | 70 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.2 |
| SK40-ER16M-100 | 168.4 | 100 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.3 |
| SK40-ER16M-125 | 193.4 | 125 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.5 |
| SK40-ER16M-150 | 218.4 | 150 | 63.55 | 22 | 16 | 21 | M12*1.75P | 1.6 |
| SK40-ER20M-70 | 138.4 | 70 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.2 |
| SK40-ER20M-100 | 168.4 | 100 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.55 |
| SK40-ER20M-125 | 193.4 | 125 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.7 |
| SK40-ER20M-150 | 218.4 | 150 | 63.55 | 28 | 20 | 27 | M12*1.75P | 1.8 |
| SK50-ER11M-70 | 171.75 | 70 | 97.5 | 16 | 11 | 15 | M6*1P | 3.8 |
| SK50-ER11M-90 | 191.75 | 90 | 97.5 | 16 | 11 | 15 | M6*1P | 3.9 |
| SK50-ER11M-105 | 206.75 | 105 | 97.5 | 16 | 11 | 15 | M6*1P | 4 |
| SK50-ER11M-135 | 236.75 | 135 | 97.5 | 16 | 11 | 15 | M6*1P | 4.1 |
| SK50-ER11M-165 | 266.75 | 165 | 97.5 | 16 | 11 | 15 | M6*1P | 4.2 |
| SK50-ER16M-70 | 171.75 | 70 | 97.5 | 22 | 16 | 21 | M12*1.75P | 3.9 |
| SK50-ER16M-90 | 191.75 | 90 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4 |
| SK50-ER16M-105 | 206.75 | 105 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.1 |
| SK50-ER16M-135 | 276.75 | 135 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.2 |
| SK50-ER16M-165 | 266.75 | 165 | 97.5 | 22 | 16 | 21 | M12*1.75P | 4.3 |
| SK50-ER20M-90 | 191.75 | 90 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.1 |
| SK50-ER20M-105 | 206.75 | 105 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.2 |
| SK50-ER20M-135 | 236.75 | 135 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.4 |
| SK50-ER20M-165 | 266.7 | 165 | 97.5 | 28 | 20 | 27 | M12*1.75P | 4.6 |
